Produktbeschreibung

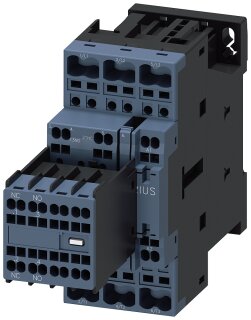

Das Leistungsschütz SIRIUS 3RT2026-2AG24 ist ein 3-poliges AC-Schütz mit AC-3e-Bemessungsverhältnis zur Schaltung von Drehstrom-Asynchronmotoren und Wechselstrom-Lasten. Die Hauptstromkreise sind für 25 A Bemessungsstrom, 11 kW Schaltleistung bei 400 V und bis 690 V Bemessungsspannung ausgelegt. Die Ansteuerung erfolgt über eine AC-Spule mit 110 V und 50/60 Hz Nennspannung. Das Schütz verfügt über 2 Schließerkontakte und 2 Öffnerkontakte als Hilfskontakte, die zur Rückmeldung und Verriegelung in der Steuerung dienen. Die Betriebstemperatur liegt zwischen -25 und +60 °C, die maximale Aufstellungshöhe bei 2.000 m über NN.
Anwendungsbereiche
Typische Anwendungen sind die Motoranschaltung in Pumpen- und Kompressorbetrieben, die Laststufenschaltung in Schweißanlagen sowie die Kreiselpumpen-Schaltung in Heizungsanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu weniger robusten Schaltgeräten handelt es sich um ein industriegeprüftes Schütz nach IEC 60947-4-1 mit kurzen Schaltspielen, das auch bei häufigen Schaltvorgängen in rauen Industrieumgebungen arbeitet. Das Gerät wird mit Federzuganschluss geliefert und ermöglicht schnelle, sichere Verdrahtung ohne zusätzliche Leisten. Die Baugröße S0 passt in kompakte Schaltschranke und reduziert Platzbedarf bei mehrfacher Bestückung.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,4700 kg
|
| Artikelgewicht: |
0,4700 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,88 × 5,40 × 15,30 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Schütze SIRIUS 3RT, 3-polig bis 250 kW |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
108,8 x 54,00 x 153,00 mm |
| Nettogewicht |
0,47 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschütz |
| Produkttyp-Bezeichnung |
3RT2 |
Allgemeine technische Daten
| Baugröße des Schützes |
S0 |
| Funktionsmodul für Kommunikation |
Nein |
| Hilfsschalter |
Nein |
| bei AC bei warmem Betriebszustand |
5,7 W
|
| bei AC bei warmem Betriebszustand je Pol |
1,9 W
|
| ohne Laststromanteil typisch |
2,7 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| des Hauptstromkreises Bemessungswert |
6 kV
|
| des Hilfsstromkreises Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1 |
400 V
|
| bei AC |
8,3 g / 5 ms, 5,3 g / 10 ms |
| des Schützes typisch |
10 000 000 |
| des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| Nettogewicht pro ME |
0,47 kg
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Anzahl der Schließer für Hauptkontakte |
3 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| bei AC-3 Bemessungswert maximal |
690 V
|
| bei AC-3e Bemessungswert maximal |
690 V
|
| bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert |
40 A
|
| — bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert |
40 A
|
| — bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
35 A
|
| — bei 400 V Bemessungswert |
25 A
|
| — bei 500 V Bemessungswert |
18 A
|
| — bei 690 V Bemessungswert |
13 A
|
| bei AC-4 bei 400 V Bemessungswert |
15,5 A
|
| bei AC-5a bis 690 V Bemessungswert |
35,2 A
|
| bei AC-5b bis 400 V Bemessungswert |
20,7 A
|
| — bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
20,2 A
|
| — bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
20,2 A
|
| — bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
20,2 A
|
| — bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
12,9 A
|
| — bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
13,5 A
|
| — bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
13,5 A
|
| — bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
13,5 A
|
| — bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
13 A
|
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert |
10 mm² |
| bei 400 V Bemessungswert |
9 A
|
| bei 690 V Bemessungswert |
9 A
|
| — bei 24 V Bemessungswert |
35 A
|
| — bei 60 V Bemessungswert |
20 A
|
| — bei 110 V Bemessungswert |
4,5 A
|
| — bei 220 V Bemessungswert |
1 A
|
| — bei 440 V Bemessungswert |
0,4 A
|
| — bei 600 V Bemessungswert |
0,25 A
|
| — bei 230 V Bemessungswert |
5,5 kW
|
| bis 230 V bei Stromscheitelwert n=20 Bemessungswert |
8 kVA
|
| bis 400 V bei Stromscheitelwert n=20 Bemessungswert |
13,9 kVA
|
| bis 500 V bei Stromscheitelwert n=20 Bemessungswert |
17,4 kVA
|
| bis 690 V bei Stromscheitelwert n=20 Bemessungswert |
15,4 kVA
|
| bis 230 V bei Stromscheitelwert n=30 Bemessungswert |
5,3 kVA
|
| bis 400 V bei Stromscheitelwert n=30 Bemessungswert |
9,3 kVA
|
| bis 500 V bei Stromscheitelwert n=30 Bemessungswert |
11,6 kVA
|
| bis 690 V bei Stromscheitelwert n=30 Bemessungswert |
15,5 kVA
|
| befristet auf 1 s stromlos schaltend maximal |
375 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 5 s stromlos schaltend maximal |
300 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 10 s stromlos schaltend maximal |
210 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 30 s stromlos schaltend maximal |
144 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| befristet auf 60 s stromlos schaltend maximal |
118 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden |
| bei AC |
5 000 1/h |
| bei AC-1 maximal |
1 000 1/h |
| bei AC-2 maximal |
750 1/h |
| bei AC-3 maximal |
750 1/h |
| — maximal |
750 1/h |
| bei AC-4 maximal |
250 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
AC |
| bei 50 Hz Bemessungswert |
110 V
|
| bei 60 Hz Bemessungswert |
110 V
|
| bei 50 Hz |
0,8 ... 1,1 |
| bei 60 Hz |
0,85 ... 1,1 |
| bei AC |
8 ... 40 ms |
| Lichtbogendauer |
10 ms
|
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte unverzögert schaltend |
2 |
| Anzahl der Schließer für Hilfskontakte unverzögert schaltend |
2 |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| bei 230 V Bemessungswert |
6 A
|
| bei 400 V Bemessungswert |
3 A
|
| bei 500 V Bemessungswert |
2 A
|
| bei 690 V Bemessungswert |
1 A
|
| bei 24 V Bemessungswert |
10 A
|
| bei 48 V Bemessungswert |
6 A
|
| bei 60 V Bemessungswert |
6 A
|
| bei 110 V Bemessungswert |
3 A
|
| bei 125 V Bemessungswert |
2 A
|
| bei 220 V Bemessungswert |
1 A
|
| bei 600 V Bemessungswert |
0,15 A
|
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
UL/CSA Bemessungsdaten
| bei 480 V Bemessungswert |
21 A
|
| bei 600 V Bemessungswert |
22 A
|
| — bei 110/120 V Bemessungswert |
2 hp |
| — bei 230 V Bemessungswert |
3 hp |
| — bei 200/208 V Bemessungswert |
5 hp |
| — bei 220/230 V Bemessungswert |
7,5 hp |
| — bei 460/480 V Bemessungswert |
15 hp |
| — bei 575/600 V Bemessungswert |
20 hp |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
| UL File Number (CCN) |
E31519 (NLDX, NLDX7) |
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| — bei Zuordnungsart 1 erforderlich |
gG: 100 A (690 V, 100 kA), aM: 50 A (690 V, 100 kA), BS88: 100 A (415 V, 80 kA) |
| — bei Zuordnungsart 2 erforderlich |
gG: 35 A (690 V, 100 kA), aM: 20 A (690 V, 100 kA), BS88: 35 A (415 V, 80 kA) |
| für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (500 V, 1 kA) |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715 |
| Höhe |
102 mm
|
| Breite |
45 mm
|
| Tiefe |
144 mm
|
| — vorwärts |
10 mm
|
| — aufwärts |
10 mm
|
| — abwärts |
10 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| für Hauptstromkreis |
Federzuganschluss |
| für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| am Schütz für Hilfskontakte |
Federzuganschluss |
| der Magnetspule |
Federzuganschluss |
| — eindrähtig |
2x (1 ... 10 mm²) |
| — eindrähtig oder mehrdrähtig |
2x (1 ... 10 mm²) |
| — feindrähtig mit Aderendbearbeitung |
2x (1 ... 6 mm²) |
| — feindrähtig ohne Aderendbearbeitung |
2x (1 ... 6 mm²) |
| bei AWG-Leitungen für Hauptkontakte |
2x (18 ... 8) |
| eindrähtig |
1 ... 10 mm² |
| mehrdrähtig |
1 ... 10 mm² |
| feindrähtig mit Aderendbearbeitung |
1 ... 6 mm² |
| feindrähtig ohne Aderendbearbeitung |
1 ... 6 mm² |
| eindrähtig oder mehrdrähtig |
0,5 ... 2,5 mm² |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 14) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
18 ... 8 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
20 ... 14 |
Sicherheitsrelevante Kenngrößen
| Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
| Zwangsführung gemäß IEC 60947-5-1 |
Nein |
| geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
20 A
|
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
73 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
| Treibhauspotential [CO2 eq] / während Herstellung |
1.9 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
72.4 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.117 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
74.2 kg
|
