Produktbeschreibung

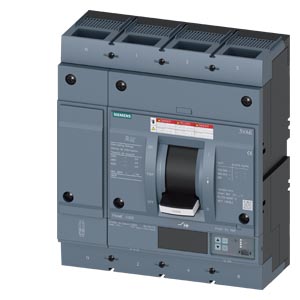

Der Kompaktleistungsschalter 3VA6610-6JT42-0AA0 ist ein vierpöliger MCCB der Schaltvermögensklasse H mit 65 kA bei 480 V. Der Leistungsschalter zeichnet sich durch seinen großen Bemessungsstrom von 1000 A aus und ist speziell für Trafo-, Generator- und Anlagenschutz in Niederspannungsnetzen nach UL-Standard konzipiert. Die elektronische Auslöseeinheit ETU556 mit LSI-Charakteristik bietet flexible Schutzfunktionen: Der Überlastschutz ist im Bereich Ir = 400 A bis 1000 A einstellbar, der Kurzschlussschutz zwischen Isd = 0,6 und 10 × In stufenlos konfigurierbar. Der N-Leiterschutz ist in den Wertebereichen OFF bis 160 % wählbar, zusätzlich informiert ein Erdschlussalarm über die EFB300-Schnittstellenkarte oder Kommunikationsmodule über Fehlersituationen. Der Schalter arbeitet mit Schraubenflachanschluss und ist für UL-genormte Verteilungen in Industrie-Stromversorgungen geeignet.
Anwendungsbereiche
Typische Anwendungsfelder sind die Absicherung von Transformator-Sekundärseiten in Schaltanlagen, die Generator-Anbindung an Verteilnetze sowie der Schutz großer Antriebe und Lasten ab 400 kW in Industrieanlagen. Ein weiteres Einsatzfeld liegt in der Gebäudeversorgunstechnik für Hauptverteilungen mit hohen Kurzschlussleistungen.
Vorteile gegenüber Alternativen
Im Unterschied zu thermomechanischen Auslösern bietet die digitale ETU556-Auslösung präzise und reproduzierbare Schutzcharakteristiken sowie die Möglichkeit von Fernüberwachung und Zustandsmeldung über Datennetzwerk.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
17,0200 kg
|
| Artikelgewicht: |
17,0200 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
36,00 × 31,00 × 18,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
360,00 x 310,00 x 180,00 mm |
| Nettogewicht |
17,02 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.07.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
