Produktbeschreibung

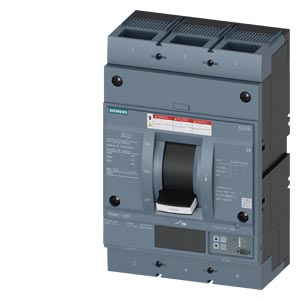

Der Leistungsschalter 3VA6610-5JQ32-0AA0 ist ein dreipoliger Kompaktleistungsschalter der Schaltvermögensklasse M für Niederspannungsverteilanlagen. Der Schalter ist nach UL ausgelegt und besitzt ein Kurzschlussschaltvermögen von 35 kA bei 480 V Nennspannung. Der Bemessungsstrom liegt bei 1000 A und die Auslösecharakteristik wird durch den elektronischen Überlastauslöser ETU560 realisiert, der mit LSIG-Funktionen (Lastschalter, Spannungsauslöser, Instantantauslöser, Erdschlussschutz) ausgestattet ist. Der Überlastschutz wird mit einem Referenzstrom von 400 bis 1000 A eingestellt, der Kurzschlussschutz mit 0,6 bis 10 × In. Der Instantauslöser (Isd) arbeitet im Bereich 0,6 bis 10 × In, der Erdschlussauslöser (Ig) von 0,2 bis 1 × In mit Verzögerungszeiten zwischen 0,05 und 0,8 s. Ein optionaler Fremderder-Transformator erlaubt Erdschlusserfassung bis 160 % des Nennstroms. Der Schalter
Anwendungsbereiche
wird typischerweise in Trafo-Sekundärverteilern, Generatoranlagen und großen Maschinenversorgungen eingesetzt, beispielsweise zur Absicherung von Hauptverteilerästen in Produktionshallen oder als Anlagenschutz in Rechenzentren.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-Leistungsschaltern ohne elektronische Auslöser bietet die ETU560-Logik eine präzisere Anpassung an komplexe Lastprofile und kürzere Auslösezeiten bei selektiven Koordinationen. Der Schalter erfüllt UL-Anforderungen und ist für Hutschienen-Montage in Frame-Größe 1000 konzipiert.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
14,0000 kg
|
| Artikelgewicht: |
14,0000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
36,00 × 24,80 × 17,80 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
360,00 x 248,00 x 178,00 mm |
| Nettogewicht |
14,00 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.07.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Es gibt noch keine Bewertungen.
