Produktbeschreibung

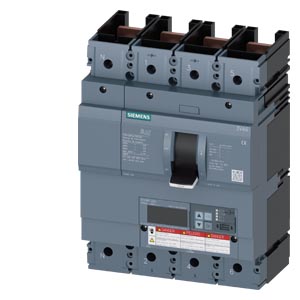

Der Leistungsschalter 3VA6440-6JQ41-2AA0 ist ein Kompaktleistungsschalter der Baureihe 3VA6 mit UL Frame 600 und Schaltvermögensklasse H. Das Gerät ist für 400 A Bemessungsstrom und 4-polige Ausführung dimensioniert und bietet ein Schaltvermögen von 65 kA bei 480 V. Die elektronische Auslöseeinheit ETU560 kombiniert alle Schutzfunktionen in einem Modul und wird durch die LSIG-Charakteristik (Langzeitauslöser, Kurzzeitsignalisierung, Erdschlussschutz, Instanzauslöser) definiert. Der Überlastschutz ist von 100 % bis 400 % Nennstrom stufenlos einstellbar, der Kurzschlussschutz vom 0,6- bis 10-fachen Bemessungsstrom, der N-Leiter-Schutz optional von 0 bis 160 % und der Erdschlussschutz von 0,2- bis 1-fachem Bemessungsstrom mit Auslöseverzögerung 0,05 bis 0,8 s.
Anwendungsbereiche
Typische Anwendungsfelder sind der Transformatorenschutz, Generatorenschutz sowie Anlagenschutz in Niederspannungsverteilern bis 480 V AC. Der Schalter findet besondere Verwendung in Fabrikationsanlagen, Rechenzentren und industriellen Versorgungsnetzen, wo eine präzise Differenzierung zwischen Betriebsüberlast und Kurzschlussfehler erforderlich ist.
Vorteile gegenüber Alternativen
Im Unterschied zu thermischen oder thermomechanischen Schutzschaltern ermöglicht die elektronische Auslöseeinheit eine digitale Einstellung aller Schwellenwerte, eine Fehlerhistorie und die Option zur Fernüberwachung. Die Geräte erfüllen UL 489 sowie IEC 60947-2 und sind mit der ETU560-Steuerung auch für redundante Schutzkonzepte einsetzbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
6,9000 kg
|
| Artikelgewicht: |
6,9000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
26,10 × 20,80 × 16,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
261,00 x 208,00 x 167,00 mm |
| Nettogewicht |
6,9 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
