Produktbeschreibung

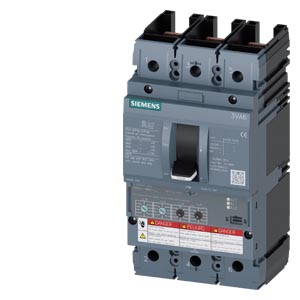

Der Kompaktleistungsschalter 3VA6225-5HM31-2AA0 ist ein dreipoliger MCCB mit UL-Zulassung der Frame-Klasse 250. Der Bemessungsstrom liegt bei 250 A, das Schaltvermögen bei 35 kA auf 480 V. Der Schalter verfügt über eine integrierte elektronische Schutzeinheit ETU330 mit Überlastschutz (Ir 100 bis 250 A einstellbar), Kurzschlussschutz (Ii 1,5 bis 10 × In) und Erdschlussschutz (Ig 0,2 bis 1 × In mit Auslösezeiten 0,1 oder 0,3 s). Die LIG-Ausführung ermöglicht flexible Kommunikation und Fernüberwachung.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Transformatorenspeisungen in Verteileranlagen, die Schutzscaltung von Generatoranlangen in Industrie- und Krankenhausstromversorgungen sowie der Anlagenschutz in großflächigen Schaltanlagen von Fertigungsbetrieben. Die 100-%-Nennstromfähigkeit (100% rated) ermöglicht eine präzise Anpassung der Schutzcharakteristik an verschiedene Lastprofile ohne Überdimensionierung.
Vorteile gegenüber Alternativen
Im Unterschied zu Einzelschutzmodulen bietet die integrierte ETU330 eine abgestimmte Schutzkoordination mit direkter Auswirkung auf die Selektivität in gestuften Schutzschaltungen. Das Gerät entspricht der ETIM-Klasse EC000228 und ist RoHS-konform seit 2016.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,3000 kg
|
| Artikelgewicht: |
2,3000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
24,20 × 14,80 × 15,90 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
242,00 x 148,00 x 159,00 mm |
| Nettogewicht |
2,3 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
