Produktbeschreibung

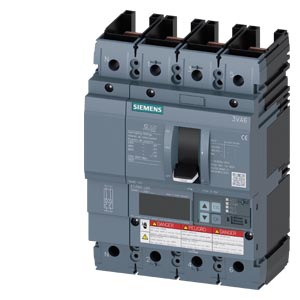

Der Leistungsschalter 3VA6140-8JQ41-0AA0 ist ein vierpoliger Kompaktschalter der Serie 3VA6 mit UL-Zulassung und Frame 150. Der Schalter bietet ein Schaltvermögen von 150 kA bei 480 V und einen Bemessungsstrom von 40 A. Das integrierte ETU560-Schutzmodul realisiert eine selektive Vier-Funktions-Auslösecharakteristik mit Langzeitüberlastschutz (Ir 16–40 A einstellbar), Kurzzeitmagnetschutz (Isd 0,6–10× In), Sofortauslöser (Ii 1,5–12× In) und N-Leiterschutz (bis 160 % einstellbar) sowie Erdschlussschutz (Ig 0,375–1× In, Auslöseverzögerung tg 0,05–0,8 s) ohne Stromwandler-Anschluss. Der Schalter ist für den Schutz von Stromkreisen in Schaltanlagen, Transformatoren und Generatoren ausgelegt.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Verteilertransformatoren in Industrieanlagen, der Generatorschutz bei dezentraler Energieerzeugung sowie die Anlagenhauptabzweigung in Industrieverteilern mit geforderten hohen Kurzschlussströmen.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-MCCBs ohne Erdschlussschutz bietet die 3VA6 mit ETU560 eine durchgehende Schutzfunktion für Schutzleiter-Fehler, was Ausfallzeiten reduziert und die Anlagenverfügbarkeit erhöht. Der Schalter wird auf Tragschiene 35 mm montiert und verfügt über optional anschließbare Fernsteuerung.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
3,2000 kg
|
| Artikelgewicht: |
3,2000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,00 × 16,90 × 14,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
200,00 x 169,00 x 145,00 mm |
| Nettogewicht |
3,2 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
