Produktbeschreibung

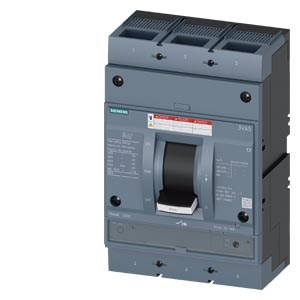

Der Leistungsschalter 3VA5 UL Frame 800 ist ein Kompaktleistungsschalter der Schaltvermögensklasse C für den industriellen Anlagenschutz. Das Gerät ist für 700 A Bemessungsstrom ausgelegt und schaltet bei 480 V mit einem Kurzschlussschaltvermögen von 100 kA. Die Konstruktion als 3-poliger Schalter ermöglicht die sichere Absicherung dreiphasiger Stromkreise. Der thermische Überlastschutz ist auf Ir = 700 A fest eingestellt, der magnetische Kurzschlussauslöser reagiert im Bereich des fünf- bis zehnfachen Bemessungsstroms. Die Anlagenschutzfunktion TM230 mit FTAM-Betrieb bietet erweiterte Schutzlogik für Transformatoren, Generatoren und Anlagenkomponenten. Der Schraubenflachanschluss ermöglicht sichere und wartungsfreundliche Verdrahtung ohne spezielle Crimpverbinder.
Anwendungsbereiche
Typische Einsatzfelder sind die Hauptabsicherung von Stromverteilern in Produktionsanlagen, die Schutzschaltung von Trafo-Sekundärkreisen in Schaltanlagen sowie die Sicherung von Generatorausgängen in Industrie-Notstromsystemen.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-Leistungsschaltern ohne TM-Auslöser bietet die thermisch-magnetische Charakteristik mit Anlagenschutzrelais eine präzisere Unterscheidung zwischen Anlaufströmen und echten Kurzschlüssen. Frame 800 ermöglicht höchste Schaltleistung bei kompaktem Schaltschrank-Platzbedarf. UL-Zulassung sichert Betrieb in Nord- und Südamerika.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
13,8180 kg
|
| Artikelgewicht: |
13,8180 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
36,00 × 25,00 × 18,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
360,00 x 250,00 x 180,00 mm |
| Nettogewicht |
13,818 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.07.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
Es gibt noch keine Bewertungen.
