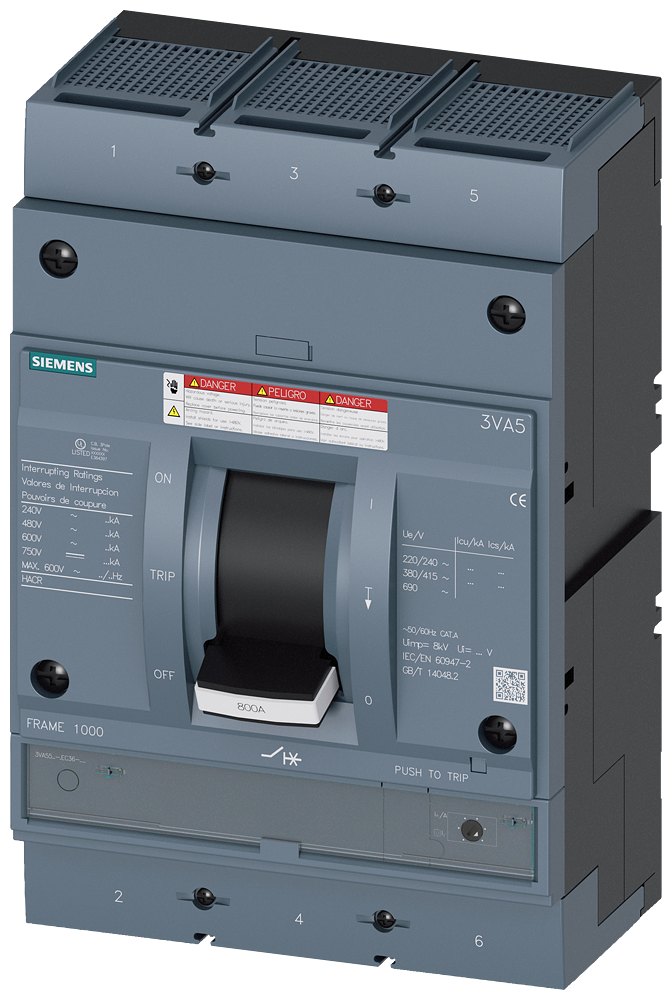

Produktbeschreibung
Beidseitig mit Rundleiteranschlussklemmen für den Hauptstromkreis, vorderseitig angeschlossen. Der Überstromauslöser TM230 mit Schutzfunktion LI ist mit einem fest eingestellten Überlastschutz Ir = 600 A und einem einstellbaren Kurzschlussschutz Ii von 3 000 bis 6 000 A ausgestattet. Das Ausschaltvermögen beträgt bei 480 V 35 kA nach UL 489. Der Betriebsstrom liegt bei 40 °C bei 600 A, bei 70 °C bei 497 A.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
15,2600 kg
|
| Artikelgewicht: |
15,2600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
36,00 × 25,00 × 18,00 cm |
Technische Daten
Allgemeine technische Daten
| Isolationsspannung / Bemessungswert |
800 V
|
| Betriebsspannung / bei DC / Bemessungswert |
750 V
|
| Betriebsspannung / bei AC / Bemessungswert |
690 V
|
| Verlustleistung [W] / maximal |
162 W
|
| Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol |
54 W
|
| mechanische Lebensdauer (Schaltspiele) / typisch |
10 000 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V |
5 100 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V |
3 500 |
| elektrische Lebensdauer (Schaltspiele) / bei 480 V |
5 100 |
| elektrische Lebensdauer (Schaltspiele) / bei 600 V |
3 500 |
| Produkteigenschaft / für Nullleiter / auf-/nachrüstbar / Kurzschluss- und Überlastschutz |
Nein |
| Produktfunktion, Kommunikationsfunktion |
Nein |
| Produktfunktion, sonstige Messfunktion |
Nein |
| Nettogewicht pro ME |
15,26 kg
|
Strom
| Kennzeichnung / gemäß UL 489 / 100 % rated breaker |
Nein |
| Betriebsstrom, bei 40 °C |
600 A
|
| Betriebsstrom, bei 45 °C |
583 A
|
| Betriebsstrom, bei 50 °C |
566 A
|
| Betriebsstrom, bei 55 °C |
549 A
|
| Betriebsstrom, bei 60 °C |
532 A
|
| Betriebsstrom, bei 65 °C |
515 A
|
| Betriebsstrom, bei 70 °C |
497 A
|
Schaltvermögen gemäß IEC 60947
| Schaltvermögensklasse des Leistungsschalters |
M |
| Ausschaltvermögen Grenzkurzschlussstrom (Icu), bei 240 V |
85 kA |
| Ausschaltvermögen Grenzkurzschlussstrom (Icu), bei 415 V |
55 kA |
| Ausschaltvermögen Grenzkurzschlussstrom (Icu), bei 690 V |
25 kA |
| Ausschaltvermögen Betriebskurzschlussstrom (Ics), bei 240 V |
85 kA |
| Ausschaltvermögen Betriebskurzschlussstrom (Ics), bei 415 V |
55 kA |
| Ausschaltvermögen Betriebskurzschlussstrom (Ics), bei 690 V |
19 kA |
| Einschaltvermögen Kurzschlussstrom (Icm), bei 240 V |
187 kA |
| Einschaltvermögen Kurzschlussstrom (Icm), bei 415 V |
121 kA |
| Einschaltvermögen Kurzschlussstrom (Icm), bei 690 V |
52,5 kA |
| Ausführung des Kurzschlussschutzes |
für Schaltleistungswerte in DC-Netzen siehe Kompaktleistungsschalter 3VA Gerätehandbuch; link zu finden unter Service & Support im letzten Kapitel |
Schaltvermögen gemäß UL 489
| Ausschaltvermögen Strom, bei 240 V |
85 kA |
| Ausschaltvermögen Strom, bei 480 V |
35 kA |
| Ausschaltvermögen Strom, bei 600 V |
18 kA |
Hilfsstromkreis
| Anzahl der Wechsler / für Hilfskontakte |
0 |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Kompaktleistungsschalter |
| Produkt-Bezeichnung / gemäß UL-File |
MMAS |
| Ausführung des Produkts |
Anlagenschutz |
| Ausführung des Lastschalters / gemäß UL 489 / Heating, Air Conditioning, and Refrigeration-Leistungsschalter (HACR Typ) |
Ja |
| Ausführung des Lastschalters / gemäß UL 489 / High-Intensity- Discharge-Leistungsschalter (HID Typ) |
Nein |
| Ausführung des Lastschalters / gemäß UL 489 / Switching Duty- Leistungsschalter (SWD Typ) |
Nein |
| Ausführung des Überstromauslösers |
TM230 |
| Schutzfunktion des Überstromauslösers |
LI |
| Polzahl |
3 |
Einstellbare Parameter
| einstellbarer Ansprechwert Einstellstrom (Ir) / des L-Auslösers / bei I2t-Kennlinie, minimal |
600 A
|
| einstellbarer Ansprechwert Einstellstrom (Ir) / des L-Auslösers / bei I2t-Kennlinie, maximal |
600 A
|
| einstellbarer Ansprechwert Verzögerungszeit (tr) / bei L- Auslösung / bei I2t-Kennlinie, minimal |
1 s
|
| einstellbarer Ansprechwert Verzögerungszeit (tr) / bei L- Auslösung / bei I2t-Kennlinie, maximal |
1 s
|
| einstellbarer Ansprechwert Einstellstrom (Ii) / bei I-Auslösung, minimal |
3 000 A |
| einstellbarer Ansprechwert Einstellstrom (Ii) / bei I-Auslösung, maximal |
6 000 A |
| einstellbarer Einstellstrom (InN) / bei N-Auslösung, minimal |
0 A
|
| einstellbarer Einstellstrom (InN) / bei N-Auslösung, maximal |
0 A
|
| Produktfunktion / Erdschlussschutz |
Nein |
Mechanischer Aufbau
| Produktbestandteil, Unterspannungsauslöser |
Nein |
| Produktbestandteil, Spannungsauslöser |
Nein |
| Produktbestandteil, Ausgelöstmelder |
Nein |
| Höhe [in] |
12,91 in |
| Höhe |
328 mm
|
| Breite [in] |
8,27 in |
| Art der anschließbaren Leiterquerschnitte / der Rundleiterklemme / mehrdrähtig |
2 x (4/0600 kcmil) |
| Breite |
210 mm
|
| Tiefe [in] |
4,72 in |
| Tiefe |
120 mm
|
Anschlüsse
| Anordnung des elektrischen Anschlusses / für Hauptstromkreis |
vorderseitiger Anschluss |
| Ausführung des elektrischen Anschlusses / für Hauptstromkreis |
beidseitig Rundleiteranschlussklemme |
Umgebungsbedingungen
| Schutzart IP / frontseitig |
IP40 |
| Umgebungstemperatur, während Betrieb / minimal |
-25 °C |
| Umgebungstemperatur, während Betrieb / maximal |
70 °C |
| Umgebungstemperatur, während Lagerung / minimal |
-40 °C |
| Umgebungstemperatur, während Lagerung / maximal |
80 °C |
| Referenzkennzeichen / gemäß IEC 81346-2:2009 |
Q |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
360,00 x 250,00 x 180,00 mm |
| Nettogewicht |
15,26 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.06.2020 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
