Produktbeschreibung

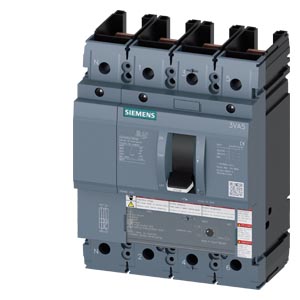

Der Kompaktleistungsschalter 3VA5220-7GF41-0AA0 ist ein 4-poliger Leistungsschalter der Baugröße Frame 250 nach UL-Standard mit 100 kA Schaltvermögensklasse C bei 480 V. Der Schalter kombiniert Überlastschutz mit Ir = 160 A bis 200 A und Kurzschlussschutz Ii = 5 bis 10 × In, ergänzt um einen N-Leiterschutz mit 100%-iger Auslösecharakteristik ohne separaten Neutralleiter-Anschluss. Die Schutzfunktion TM240 mit ATAM (Advanced Trip Adjustment Module) ermöglicht flexible Parameterierung für Transformatoren-, Generator- und Anlagenschutz. Der Bemessungsstrom beträgt 200 A bei Verwendung als Hauptschalter in Niederspannungsverteilern und Schaltanlagen.
Anwendungsbereiche
Typische Einsatzfelder sind die Primärseiten-Absicherung von Verteilungstransformatoren, die Generatenschutzschaltung in dezentralen Stromversorgungen sowie die Anlagenabsicherung in Produktionsmaschinen und Fabrikationslinien.
Vorteile gegenüber Alternativen
Im Unterschied zu kleineren MCCBs (bis 63 A) bietet der 3VA5 mit seinem hohen Schaltvermögen und der erweiterten Schutzmodulation auch bei großen Netzfehlern eine sichere Selektivität. Für Anwendungen mit harmonischen Strömen oder Gleichrichter-Lasten können über das ATAM-Modul optimierte Auslösecharakteristiken hinterlegt werden. Die Schaltvermögensklasse C (100 kA) entspricht den Anforderungen nach UL 489 und IEC 60947-2 für Industrie- und Utility-Anwendungen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,5500 kg
|
| Artikelgewicht: |
2,5500 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
24,50 × 18,50 × 16,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
245,00 x 185,00 x 160,00 mm |
| Nettogewicht |
2,55 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
