Produktbeschreibung

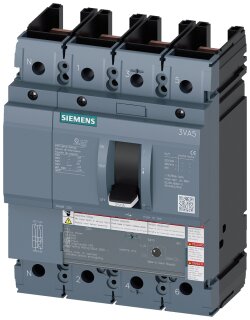

Der Kompaktleistungsschalter 3VA5212-6ED41-0AA0 ist ein vierpoliger MCCB (Molded Case Circuit Breaker) der Schaltvermögensklasse H mit 65 kA Ausschaltvermögen bei 480 V Nennspannung. Der UL Frame 250 bietet eine Bemessungsstromstärke von 125 A mit fest eingestelltem Überlastschutz Ir = 125 A. Der Kurzschlussschutz Ii ist auf das zehnfache des Bemessungsstroms (10 × In) eingestellt, was eine schnelle Abschaltung bei Fehlern ermöglicht. Der N-Leiter bleibt ungeschützt ohne Anschluss. Der Auslösemechanismus kombiniert thermischen Überlastschutz TM210 mit magnetischem Schnellauslöser (FTFM-Funktion) für gesicherte Schutzwirkung.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Transformatoren, Generatoren und Anlagenschutz in Niederspannungsverteilern bis 480 V sowie der Schutz von Hauptverteilungen in Industrieanlagen und Rechenzentren.
Vorteile gegenüber Alternativen
Im Unterschied zu kleineren Leistungsschaltern der 3VA-Serie (bis 160 A) bietet die 125-A-Variante optimierte Dimensionierung für mittlere Lasten ohne Überdimensionierung. Eine weitere Anwendung liegt in der Absicherung von Antriebsstromkreisen und Schaltschrank-Hauptverteilungen, wo sowohl thermische als auch magnetische Auslösecharakteristik erforderlich ist. Montage auf Hutschiene 35 mm oder Tragrohren möglich.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,5500 kg
|
| Artikelgewicht: |
2,5500 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
24,50 × 18,50 × 16,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
245,00 x 185,00 x 160,00 mm |
| Nettogewicht |
2,55 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
