Produktbeschreibung

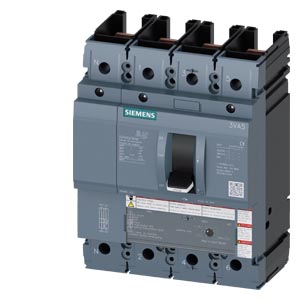

Der Kompaktleistungsschalter 3VA5212-5ED41-0AA0 ist ein vierpolliger MCCB nach UL-Standard mit Frame-Größe 250 und einem Bemessungsstrom von 125 A bei 480 V AC. Das Gerät verfügt über ein Schaltvermögen von 35 kA und kombiniert Überlast- und Kurzschlussschutz in einer kompakten Bauform. Der fest eingestellte Überlastschutz arbeitet bei Ir = 125 A, während der magnetische Kurzschlussauslöser bei Ii = 10 × In reagiert. Der N-Leiter bleibt ungeschützt ohne Anschluss. Die Schutzfunktion TM210 mit FTFM-Auslösecharakteristik ermöglicht eine präzise Abstimmung auf Anlagenschutzanforderungen. Der Schalter ist für den Einsatz in Niederspannungsverteilungen, Transformatoren-Schutzschaltungen und industriellen Energieversorgungsanlagen ausgelegt.
Anwendungsbereiche
Typische Anwendungen sind die Absicherung von Stromverteilersystemen in Produktionsstätten, Rechenzentren und Gebäudeinstallationen mit erhöhtem Kurzschlussstromvermögen. Ein weiteres Einsatzfeld ist der Schutz von Generatoranschlüssen und parallel betriebenen Stromquellen, wo die Koordination mit Downstream-Schutzgeräten kritisch ist.
Vorteile gegenüber Alternativen
Im Unterschied zu Geräteschutzschaltern niedrigerer Stromklassen bietet die Schutzklasse M mit 35 kA Schaltvermögen Abschaltung auch bei hohen Fehlerstromamplituden ohne thermische Überbelastung des Schalters selbst. Die UL-Zulassung nach nordamerikanischen Standards garantiert Interoperabilität in international konzipierten Systemen. Das Gerät erfüllt RoHS-Anforderungen und ist einer EG-Stoffbeschränkung unterworfen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,5500 kg
|
| Artikelgewicht: |
2,5500 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
24,50 × 18,50 × 16,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
245,00 x 185,00 x 160,00 mm |
| Nettogewicht |
2,55 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
