Produktbeschreibung

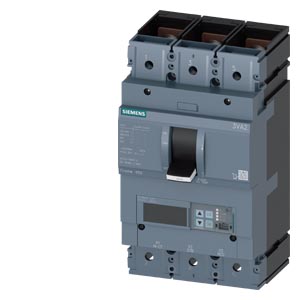

Der Leistungsschalter 3VA2325-0MQ32-0AA0 ist ein dreipoliger Kompaktschalter der IEC-Baureihe 3VA2 für Niederspannung. Der Schalter besitzt einen Bemessungsstrom von 250 A und ein Schaltvermögen von 200 kA Icu bei 415 V, was ihn für schwere Schaltaufgaben in industriellen Verteilern qualifiziert. Die Schutzfunktionen umfassen einen Überlastschutz mit einstellbarem Schwellstrom Ir von 100 A bis 250 A sowie einen magnetischen Kurzschlussschutz mit Auslösestrom Isd von 1,2 bis 15× des Bemessungsstroms. Das integrierte Motorschutzrelais ETU860M mit LSIG-Charakteristik ermöglicht differenzierte Schutzeinstellung zwischen Motoranlauf und Kurzschlussfall.
Anwendungsbereiche
Typische Anwendungen sind die Absicherung von Transformatoren und Generatoren in Mittelspannungsanlagen sowie der Schaltschrankschutz in Pumpenwerken und Gebläseanlagen. Im Bereich der dezentralen Energieversorgung dient der Schalter als Hauptschutzorgan zwischen Stromversorgung und nachgelagerter Steuerung.
Vorteile gegenüber Alternativen
Im Unterschied zu Steckerleistungsschaltern ermöglicht die Schraubenflachanschluss-Ausführung dauerhafte Verbindung ohne Stecker-Verschleißverhalten. Die Auswahlentscheidung hängt vom Kurzschlussstrom des Netzes ab: Bei Icu >= 200 kA ist die 3VA2325 das richtige Gerät, bei geringeren Kurzschlussleistungen genügen kleinere 3VA-Baureihen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
5,1450 kg
|
| Artikelgewicht: |
5,1450 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
26,50 × 16,50 × 17,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 1600 A, IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
265,00 x 165,00 x 170,00 mm |
| Nettogewicht |
5,145 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
