Produktbeschreibung

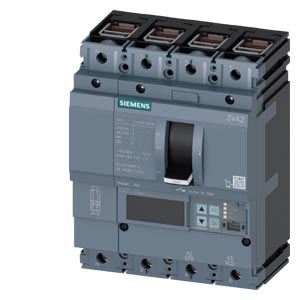

Der Leistungsschalter 3VA2125-0KQ46-0AA0 ist ein Kompaktschalter der Bauart IEC Frame 160 mit Schaltvermögensklasse E und einem Nennschaltvermögen von 200 kA bei 415 V. Das vierpoloige Gerät ist für In=25 A ausgelegt und bietet über die Schutzeinheit ETU860 eine LSIG-Charakteristik (Long-time, Short-time, Instantaneous Ground). Der Überlastschutz wird durch einstellbare Auslöseströme Ir=10 A bis 25 A realisiert, der Kurzschlussschutz über Isd=0,6 bis 10× In und Ii=1,5 bis 12× In. Der Nulleiterschutz ist einstellbar und kann zwischen OFF und 160 % konfiguriert werden. Das Gerät verfügt über Klemmenanschlüsse und wird über die ETU860-Steuereinheit vollständig integriert.
Anwendungsbereiche
Typische Einsatzfelder sind die Hauptschutzeinrichtung in Transformatorenstationen, die Generatorabgangssicherung in dezentralen Stromerzeugungsanlagen sowie die Anlagenschutzschalter in Schaltanlagen und Verteileranlagen mit Bemessungsspannungen bis 400 V AC.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-Leitungsschutzschaltern bietet die ETU860-Steuereinheit eine frequenzabhängige, dreistufige Auslösecharakteristik, die Kurzschlussströme im Bereich des Zehn- bis Zwölffachen des Nennstroms deutlich schneller freigibt als einfache thermische oder zeitlich fixierte elektronische Auslöser. Dies ermöglicht eine selektive Staffelung mehrerer Schutzebenen hintereinander ohne unnötige Abschaltungen. Die Einstellung von Schutzparametern und Charakteristiken erfolgt werkzeuglos direkt an der ETU860-Frontplatte.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
3,3000 kg
|
| Artikelgewicht: |
3,3000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,00 × 16,90 × 14,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 1600 A, IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
200,00 x 169,00 x 145,00 mm |
| Nettogewicht |
3,3 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
