Produktbeschreibung

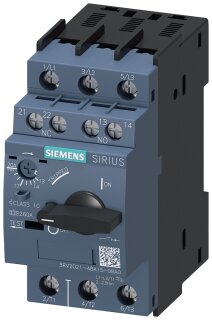

Der Leistungsschalter 3RV2021-4BA15-0BA0 ist ein 3-poliger Motorschutzschalter der SIRIUS-Familie von Siemens in Baugröße S0. Der Schalter ist mit einem stromabhängigen Auslöser ausgestattet, dessen Ansprechwert zwischen 13 und 20 A einstellbar ist, und reagiert damit gezielt auf Überlastströme in Motorstromkreisen. Die Bemessungsspannung liegt bei 690 V AC, der magnetische Schnellauslöser (Class 10 A) spricht bei etwa 260 A an. Der Schraubanschluss ermöglicht sichere und wartungsfreundliche Verdrahtung, ein querliegender Hilfsschalter (1S+1Ö) bietet Kontaktsignalisierung und Verriegelungsmöglichkeiten. Der Betriebstemperaturbereich umfasst ?50 bis +60 °C, was Einsätze in Außenschaltschränken und klimatechnisch ungünstigen Umgebungen ermöglicht. Die Schaltspielzahl beträgt mindestens 500 unter Nennlast.
Anwendungsbereiche
Typische Einsatzfelder sind die direkte Motorabsicherung in Produktionsmaschinen, der Schutz von Umwälzpumpen in Klimaanlagen sowie die Motorversorgung in Verpackungsmaschinen und Förderanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu thermischen Motorschutzschaltern bietet die Bimetall-Auslösecharakteristik eine temperaturkompensierte Ansprechschwelle von ?20 bis +60 °C, die Überlastschutz auch bei schwankenden Umgebungstemperaturen gewährleistet. Die Montage erfolgt auf 35-mm-Hutschiene oder im Schrank in Baugruppe mit Schützen der Größe S00 oder S0. RoHS-konform, Exportkontrolle AL: N / ECCN: N.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3760 kg
|
| Artikelgewicht: |
0,3760 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,50 × 10,30 × 5,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| Produktfamilie |
Leistungsschalter SIRIUS 3RV2 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
105,00 x 103,00 x 50,00 mm |
| Nettogewicht |
0,376 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Leistungsschalter |
| Ausführung des Produkts |
für Motorschutz |
| Produkttyp-Bezeichnung |
3RV2 |
Allgemeine technische Daten
| Produktausstattung des Leistungsschalters für Motorschutz Komplettgerät mit Schutzeinrichtung |
Ja |
| Baugröße des Leistungsschalters |
S0 |
| Baugröße des Schützes kombinierbar firmenspezifisch |
S00, S0 |
| Produktfunktion Trennerfunktion |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| bei AC bei warmem Betriebszustand |
10,5 W
|
| bei AC bei warmem Betriebszustand je Pol |
3,5 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| in Netzen mit nicht geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
400 V
|
| in Netzen mit geerdetem Sternpunkt zwischen Haupt- und Hilfsstromkreis |
400 V
|
| frontseitig gemäß IEC 60529 |
IP20 |
| frontseitig |
IP20 |
| der Anschlussklemme |
IP20 |
| Schockfestigkeit gemäß IEC 60068-2-27 |
25g / 11 ms |
| der Hauptkontakte typisch |
500 |
| der Hilfskontakte typisch |
500 |
| elektrische Lebensdauer (Schaltspiele) typisch |
500 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| Dauerstrom Bemessungswert |
20 A
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| Nettogewicht pro ME |
376 g
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-50 ... +60 °C |
| während Lagerung |
-50 ... +80 °C |
| während Transport |
-50 ... +80 °C |
| Temperaturkompensation |
-20 ... +60 °C |
| relative Luftfeuchte während Betrieb |
10 ... 95 % |
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers |
13 ... 20 A |
| Spannungsart für Hauptstromkreis |
AC |
| Bemessungswert |
690 V
|
| bei AC-3 Bemessungswert maximal |
690 V
|
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| Betriebsstrom Bemessungswert |
20 A
|
| bei AC-3 bei 400 V Bemessungswert |
20 A
|
| — bei 230 V Bemessungswert |
5,5 kW
|
| — bei 400 V Bemessungswert |
7,5 kW
|
| — bei 500 V Bemessungswert |
11 kW
|
| — bei 690 V Bemessungswert |
15 kW
|
| bei AC-3 maximal |
15 1/h |
Hilfsstromkreis
| Ausführung des Hilfsschalters |
querliegend |
| Spannungsart für Hilfs- und Steuerstromkreis |
AC/DC |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Anzahl der Wechsler für Hilfskontakte |
0 |
| bei 24 V |
2 A
|
| bei 120 V |
0,5 A
|
| bei 125 V |
0,5 A
|
| bei 230 V |
0,5 A
|
| bei 60 V |
0,15 A
|
Schutz-/ Überwachungsfunktion
| Erdschlusserkennung |
Nein |
| Phasenausfallerkennung |
Ja |
| Auslöseklasse |
CLASS 10 |
| Ausführung des Überlastauslösers |
thermisch |
| Schutzfunktion thermischer Überlastschutz (ANSI 49) |
Ja |
| bei AC bei 240 V Bemessungswert |
100 kA |
| bei AC bei 400 V Bemessungswert |
55 kA |
| bei AC bei 500 V Bemessungswert |
10 kA |
| bei AC bei 690 V Bemessungswert |
4 kA |
| bei 240 V Bemessungswert |
100 kA |
| bei 400 V Bemessungswert |
25 kA |
| bei 500 V Bemessungswert |
5 kA |
| bei 690 V Bemessungswert |
2 kA |
| Ansprechwert Strom des unverzögerten Kurzschlussauslösers |
260 A
|
Kurzschluss-Schutz
| Produktfunktion Kurzschluss-Schutz |
Ja |
| Ausführung des Kurzschlussauslösers |
magnetisch |
| für Kurzschlussschutz des Hilfsschalters erforderlich |
Sicherung gG: 10 A, Leitungsschutzschalter C 6 A (Kurzschlussstrom Ik < 400 A) |
| bei 400 V |
gG 63 A |
| bei 500 V |
gG 50 A |
| bei 690 V |
gG 50 A |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
beliebig |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715 |
| Befestigungsart des Leistungsschalters für Trafoschutz, Generatorschutz und Anlagenschutz optional Hutschienenmontage |
Ja |
| Höhe |
97 mm
|
| Breite |
45 mm
|
| Tiefe |
97 mm
|
| — vorwärts |
0 mm
|
| — rückwärts |
0 mm
|
| — aufwärts |
50 mm
|
| — abwärts |
50 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Nein |
| für Hauptstromkreis |
Schraubanschluss |
| für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
oben und unten |
| — eindrähtig oder mehrdrähtig |
2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²) |
| — feindrähtig mit Aderendbearbeitung |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm² |
| eindrähtig oder mehrdrähtig |
1 ... 10 mm² |
| feindrähtig mit Aderendbearbeitung |
1 ... 10 mm² |
| für Hauptkontakte bei Schraubanschluss |
2 ... 2,5 N·m |
| für Hilfskontakte bei Schraubanschluss |
0,8 ... 1,2 N·m |
| Ausführung des Schraubendreherschaftes |
Durchmesser 5 ... 6 mm |
| Größe der Schraubendreherspitze |
Pozidriv Gr. 2 |
| für Hauptkontakte |
M4 |
| der Hilfs- und Steuerkontakte |
M3 |
IEC 61508
| für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
10 A
|
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
Anzeige
| Ausführung der Anzeige für Schaltzustand |
Knebel |
| Treibhauspotential [CO2 eq] / während Herstellung |
2.68 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
0.143 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
72.7 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.445 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
75.078 kg
|
