Produktbeschreibung

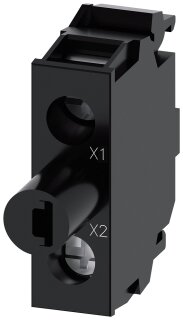

Das LED-Modul enthält eine integrierte LED-Leuchte mit weißem Licht und einer Lichtstärke von 900 ... 1 400 mcd. Es ist für Bodenbefestigung ausgelegt und hat einen Schraubanschluss mit einem Anzugsdrehmoment von 0,8 ... 0,9 N·m. Für Betriebsspannungen von 110 V AC mit einer Toleranz von ±20 % bei 50 Hz und 60 Hz sowie Umgebungstemperaturen von -25 ... +70 °C während des Betriebs.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0090 kg
|
| Artikelgewicht: |
0,0090 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,30 × 5,20 × 1,70 cm |
Technische Daten
Allgemeine technische Daten
| Produktbestandteil, Diode |
Ja |
| Produktbestandteil, Lampentransformator |
Nein |
| Produktbestandteil, Leuchtmittel |
Ja |
| Produktbestandteil, Vorwiderstand |
Nein |
| Isolationsspannung Bemessungswert |
320 V
|
| Verschmutzungsgrad |
3 |
| Spannungsart der Betriebsspannung |
AC |
| Spannungsart der Betriebsspannung, zur Betätigung |
AC |
| Stoßspannungsfestigkeit Bemessungswert |
4 kV
|
| aufgenommener Strom maximal |
20 mA
|
| Schutzart IP, des Gehäuses |
IP40 |
| Schutzart IP, der Anschlussklemme |
IP20 |
| Schockfestigkeit, gemäß IEC 60068-2-27 |
Sinushalbwelle 15 g / 11 ms |
| Schockfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Schwingfestigkeit, gemäß IEC 60068-2-6 |
10 ... 500 Hz: 5 g |
| Schwingfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Betriebsdauer typisch |
100 000 h |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
P |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2014 |
| SVHC Stoffname |
2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 |
| Nettogewicht pro ME |
9 g
|
| Betriebsspannung 1, bei AC, bei 50 Hz Bemessungswert |
110 V
|
| Betriebsspannung 1, bei AC, bei 60 Hz Bemessungswert |
110 V
|
| relative positive Toleranz der Betriebsspannung |
20 %
|
| relative negative Toleranz der Betriebsspannung |
20 %
|
Steuerstromkreis/ Ansteuerung
| Einschaltstrom maximal |
3 A
|
Ausführung
| Produkt-Markenname |
SIRIUS ACT |
| Produkt-Bezeichnung |
LED-Modul |
| Produkttyp-Bezeichnung |
3SU1 |
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Art der anschließbaren Leiterquerschnitte, eindrähtig mit Aderendbearbeitung |
2x (0,5 ... 0,75 mm²) |
| Art der anschließbaren Leiterquerschnitte, eindrähtig ohne Aderendbearbeitung |
2x (1,0 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig ohne Aderendbearbeitung |
2x (1,0 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen |
2x (18 ... 14) |
| anschließbarer Leiterquerschnitt feindrähtig mit Aderendbearbeitung |
0,5 ... 1,5 mm² |
| Anzugsdrehmoment bei Schraubanschluss |
0,8 ... 0,9 N·m |
Einbau/ Befestigung/ Abmessungen
| Befestigungsart, der Module und Zubehör |
Bodenbefestigung |
| Höhe |
33,2 mm
|
| Breite |
9,8 mm
|
| Tiefe |
29,4 mm
|
Leuchtmittel
| Art des Leuchtmittels |
LED |
| Farbe des Leuchtmittels |
weiß |
| Lichtstärke |
900 ... 1 400 mcd |
ATEX
| Eignungsnachweis, ATEX |
Nein |
| Eignungsnachweis, IECEx |
Nein |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +70 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +80 °C |
| Umweltkategorie während Betrieb gemäß IEC 60721 |
3M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt) |
Umwelt-Fußabdruck
| Umweltproduktdeklaration(EPD) |
Ja |
| Treibhauspotential [CO2 eq] gesamt |
0,787 kg
|
| Treibhauspotential [CO2 eq] während Herstellung |
0,566 kg
|
| Treibhauspotential [CO2 eq] während Betrieb |
0,235 kg
|
| Treibhauspotential [CO2 eq] nach End of Life |
-0,015 kg
|
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000204 |
| Produktfamilie |
Module |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
103,00 x 52,00 x 17,00 mm |
| Nettogewicht |
0,009 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
