Produktbeschreibung

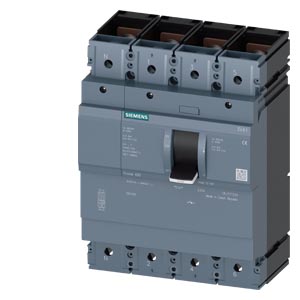

Der Lasttrennschalter 3VA1450-1AA42-0AA0 ist ein vierpöliger Kompaktleistungsschalter aus der Siemens SENTRON-Familie in MCCB-Bauform (Molded Case Circuit Breaker). Dieser IEC-konforme Schalter hat einen Bemessungsstrom von 500 A und ist für Betriebsspannungen bis 690 V AC sowie 1000 V DC ausgelegt. Die Stoßspannungsfestigkeit beträgt 8 kV bei isolierten 800 V. Die Schutzart IP40 frontseitig gewährleistet ausreichenden Schutz vor Kontakt und Verschmutzung in Schaltschränken. Der Schalter arbeitet im Temperaturbereich von -25 bis +70 °C während des Betriebs und verträgt Lagerbedingungen von -40 bis +80 °C. Die mechanische Lebensdauer liegt bei typisch 20.000 Schalspielen. Die Kurzzeitstromfestigkeit (Icw) beträgt 6 kA bei 0,5 s Bemessungsdauer.
Anwendungsbereiche
Typische Einsatzfelder sind die Hauptabschaltung in Niederspannungsverteilern für Produktionsanlagen, die Verdrahtung von Transformatoren-Sekundärkreisen sowie die zentrale Schaltung in Schaltschränken für Maschinensteuerungen und Prozessautomation. Der Schalter verfügt über Schraubenflachanschluss und keine integrierte Überlast- oder Kurzschlussschutzfunktion, weshalb er als reiner Lasttrennschalter zur Unterbrechung und Freigabe von Stromkreisen dient.
Vorteile gegenüber Alternativen
Im Unterschied zu integrierten Kompaktleistungsschaltern mit Schutzfunktion bietet dieser Typ maximale Flexibilität bei der Schutzmittelkombination mit separaten Sicherungen oder modularen Schutzgeräten.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
6,2210 kg
|
| Artikelgewicht: |
6,2210 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
26,10 × 20,80 × 17,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000216 |
| Produktfamilie |
SENTRON Lasttrennschalter in MCCB-Bauform 3VA |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
261,00 x 208,00 x 170,00 mm |
| Nettogewicht |
6,221 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.03.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Kompaktleistungsschalter |
| Produktvariante |
General Applications |
| Ausführung des Produkts |
in MCCB-Bauform |
| Polzahl |
4 |
| Ausführung des Hilfsauslösers |
ohne |
| Ausführung des Hilfsschalters |
ohne |
Allgemeine technische Daten
| Isolationsspannung / Bemessungswert |
800 V
|
| Betriebsspannung / bei DC / Bemessungswert |
1 000 V |
| Betriebsspannung / bei AC / Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit / Bemessungswert |
8 kV
|
| Verlustleistung [W] / maximal |
191 W
|
| mechanische Lebensdauer (Schaltspiele) / typisch |
20 000 |
| Bauart des Geräts |
Festeinbau |
| Eignung zur Verwendung / Lasttrennschalter |
Ja |
| Eignung zur Verwendung / Hauptschalter |
Ja |
| Eignung zur Verwendung / Sicherheitsschalter |
Ja |
| Eignung zur Verwendung / NOT-AUS-Schalter |
Ja |
| Eignung zur Verwendung / Wartungs-/Reparaturschalter |
Ja |
| Produktfunktion / Kommunikationsfunktion |
Nein |
| Nettogewicht pro ME |
6,221 kg
|
Strom
| Kurzzeitstromfestigkeit (Icw) / bei AC / befristet auf 0,5 s / Bemessungswert |
6 kA |
| Betriebsstrom / Bemessungswert |
500 A
|
| bei 40 °C |
500 A
|
| bei 45 °C |
500 A
|
| bei 50 °C |
500 A
|
| bei 55 °C |
487 A
|
| bei 60 °C |
473 A
|
| bei 65 °C |
458 A
|
| bei 70 °C |
442 A
|
| bei 400 V / maximal zulässig |
3 820 000 A²·s |
| bei 500 V / maximal zulässig |
4 280 000 A²·s |
| bei 690 V / maximal zulässig |
1 780 000 A²·s |
Schaltvermögen gemäß IEC 60947
| bei 690 V / durch Kompaktleistungsschalter / maximal |
17 kA |
| bei 415 V / durch Kompaktleistungsschalter / maximal |
242 kA |
| bedingter Kurzschlussstrom (Iq) / Bemessungswert |
6 000 A |
| bei 690 V / durch Kompaktleistungsschalter / Bemessungswert |
10 kA |
| bei 240 V / durch NH-Sicherungseinsatz 3NA, 3ND (Baugrößen 00/000, 1, 2, Typ gL/gG) / Bemessungswert |
200 kA |
| bei 415 V / durch NH-Sicherungseinsatz 3NA, 3ND (Baugrößen 00/000, 1, 2, Typ gL/gG) / Bemessungswert |
110 kA |
Mechanischer Aufbau
| Überspannungskategorie |
III |
| Befestigungsart |
Schraubbefestigung |
| Befestigungsart / Frontmontage mit 4-Loch Befestigung |
Ja |
| Befestigungsart / Frontmontage mit Zentralbefestigung |
Nein |
| Befestigungsart / Schienen-Montage |
Nein |
| Unterspannungsauslöser |
Nein |
| Spannungsauslöser |
Nein |
| Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Ausgelöstmelder |
Nein |
| Produktausstattung / Verriegelung |
Nein |
| Höhe |
248 mm
|
| Breite |
184 mm
|
| Tiefe |
110 mm
|
| Ausführung der Anzeige / für Schaltstellungsanzeige |
Kipphebelschaltstellung On, Trip, Off |
| Ausführung des Betätigungselements |
Kipphebel |
| Ausführung des Schaltantriebs / Motorantrieb |
Nein |
Anschlüsse
| Anordnung des elektrischen Anschlusses / für Hauptstromkreis |
vorderseitiger Anschluss |
| Ausführung des elektrischen Anschlusses / für Hauptstromkreis |
Schienenanschluss |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5) |
Silber |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6) |
Silber |
Hilfsstromkreis
| Anzahl der Wechsler / für Hilfskontakte |
0 |
| Anzahl der Öffner / für Hilfskontakte |
0 |
| Anzahl der Schließer / für Hilfskontakte |
0 |
Zubehör
| Produkterweiterung / Hilfsschalter |
Nein |
| Produkterweiterung / optional / Motorantrieb |
Ja |
Umgebungsbedingungen
| Schutzart IP / frontseitig |
IP40 |
| während Betrieb / minimal |
-25 °C |
| während Betrieb / maximal |
70 °C |
| während Lagerung / minimal |
-40 °C |
| während Lagerung / maximal |
80 °C |
| Referenzkennzeichen / gemäß IEC 81346-2:2009 |
Q |
