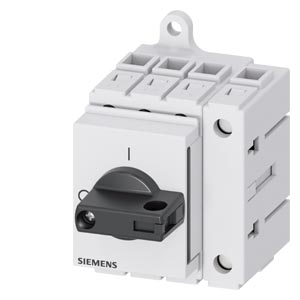

Lasttrennschalter 3LD3430-0TL11 63 A 690 V 4-polig Hauptschalter

Lasttrennschalter 3LD3430-0TL11 63 A 690 V 4-polig Hauptschalter

Artikelnummer: SIE-3LD3430-0TL11
GTIN: 4001869551746
HAN: 3LD3430-0TL11
Inhalt: 1 Stück

Lasttrennschalter 3LD3, 63 A / 690 V, 4-polig mit Neutralleiter, Verteilereinbau. Für AC-23-Schaltaufgaben in Niederspannungsverteilern bis 22 kW.

37,10 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 100,44 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter 3LD3430-0TL11 ist ein dreipoliger Hauptschalter mit Neutralleiter für den Verteilereinbau in Niederspannungsanlagen. Der Schalter ist mit einem schwarzen Knebelantrieb ausgestattet und ermöglicht manuelle Schaltvorgänge mit eindeutiger ON-OFF-Positionsanzeige. Die Bemessungsspannung liegt bei 690 V AC, der Bemessungsstrom beträgt 63 A im AC-21-Betrieb. Bei der Schaltaufgabe AC-23 A (Last mit Induktivität) beherrscht das Gerät 22,0 kW bei 400 V und 6,0 kW bei 690 V. Die mechanische Lebensdauer liegt bei typischerweise 100.000 Schachtspielen, bei AC-23 A und 690 V reduziert sie sich auf 6.000 Spiele. Die maximale Schalthäufigkeit liegt bei 50 Schaltungen pro Stunde. Die Stoßspannungsfestigkeit beträgt 6 kV, die Schutzart ist IP40 frontseitig. Der Temperaturbereich erstreckt sich von -25 bis +55 °C. Im Unterschied zu Schmelzleistern bietet der Lasttrennschalter wiederholbare Schaltvorgänge unter Last und eine sichere Schalterpositionsanzeige, die eine Kontrolle der Schaltstellung im Betrieb gestattet.

Anwendungsbereiche

Typische Einsatzfelder sind die Schaltung von Motorstromkreisen, Transformatoren und sonstigen induktiven Lasten in Schaltschränken sowie die Freischaltung von Verteilern für Wartungsarbeiten. Der Schalter ist RoHS-konform und unterliegt der WEEE-Rücknahmepflicht.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,1870 kg
Artikelgewicht:	0,1870 kg
Abmessungen ( Länge × Breite × Höhe ):	7,90 × 6,80 × 11,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	79,00 x 68,00 x 110,00 mm
Nettogewicht	0,187 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.09.2006
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Lasttrennschalter
Ausführung des Produkts	Hauptschalter
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	1 ON - 0 OFF
Bauart des Schalters	Verteilereinbau
Ausführung des Betätigungselements	Knebel
Farbe des Betätigungselements	schwarz
Ausführung des Griffs	Knebelantrieb, schwarz
Ausführung des Schaltantriebs Motorantrieb	Nein

Allgemeine technische Daten

Polzahl	4
Polzahl Anmerkung	4
mechanische Lebensdauer (Schaltspiele) typisch	100 000
bei AC-23 A bei 690 V	6 000
Schalthäufigkeit maximal	50 1/h
Verschmutzungsgrad	3

Spannung

Isolationsspannung Bemessungswert	690 V
Stoßspannungsfestigkeit Bemessungswert	6 kV
bei AC Bemessungswert	690 V
minimal	50 Hz
maximal	60 Hz

Schutzart und Schutzklasse

Schutzart IP	IP40
Schutzart IP frontseitig	IP40

Verlustleistung

Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	4,5 W

Hauptstromkreis

bei AC-21 bei 690 V Bemessungswert	63 A
bei AC-21 A bei 240 V Bemessungswert	63 A
bei AC-21 A bei 400 V Bemessungswert	63 A
bei AC-21 A bei 440 V Bemessungswert	63 A
bei AC-23 A bei 400 V Bemessungswert	43 A
bei AC-23 A bei 240 V Bemessungswert	11 kW
bei AC-23 A bei 440 V Bemessungswert	22 kW
bei AC-23 A bei 690 V Bemessungswert	19 kW
bei AC-3 bei 240 V Bemessungswert	11 kW
bei AC-3 bei 400 V Bemessungswert	19 kW
bei AC-3 bei 690 V Bemessungswert	15 kW

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Betriebsspannung der Hilfskontakte bei AC maximal	500 V
Dauerstrom des Hilfskontakts Bemessungswert	10 A
Isolationsspannung des Hilfsschalters Bemessungswert	500 V

Eignung

Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja

Produktdetails

spezielle Produkteigenschaft	in Nullstellung abschließbar
Produkteigenschaft Verriegelbar in AUS-Stellung	Ja

Zubehör

Motorantrieb	Nein
Spannungsauslöser	Nein
Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal	2
Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal	4
Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal	0
Anzahl der Bügelschlösser maximal	2
Bügelstärke der Bügelschlösser	4 ... 6 mm

Kurzschluss

bei 440 V durch gG-Sicherung Bemessungswert	10 kA
bei 690 V durch gG-Sicherung Bemessungswert	6 kA
bei 240 V bei Kombination Schalter + gG-Sicherung maximal	6 kA
bei 440 V bei Kombination Schalter + gG-Sicherung maximal	6 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig	6 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal	21 kA²·s
für Kurzschlussschutz des Hauptstromkreises erforderlich	Sicherung gL/gG: 63 A
für Kurzschlussschutz des Hilfsschalters erforderlich	Sicherung gL/gG: 10 A
Betriebsstrom der vorgeschalteten Sicherung Bemessungswert	63 A

gemäß UL

Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert	63 A
Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert	600 V
Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947-4-1 Bemessungswert	25
Wirkleistung [hp] bei AC bei 600 V gemäß UL 508/UL 60947-4-1 Bemessungswert	30
Kurzzeitstromfestigkeit (SCCR) bei 600 V gemäß UL 508/UL 60947-4-1	5 kA
Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert	50 A
Typ der Sicherung gemäß UL	RK5

Anschlüsse

eindrähtig	1x (2,5...16 mm²)
feindrähtig mit Aderendbearbeitung	1x (2,5...16 mm²)
mehrdrähtig	1x (2,5...16 mm²)
für Hauptstromkreis	Rahmenklemme
für Hilfskontakte	Rahmenklemmen

Mechanischer Aufbau

Höhe	60 mm
Breite	49 mm
Tiefe	77 mm
Bauart des Geräts	Festeinbau
Befestigungsart	Einbaugerät Festeinbautechnik
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Ja
Nettogewicht pro ME	187 g
