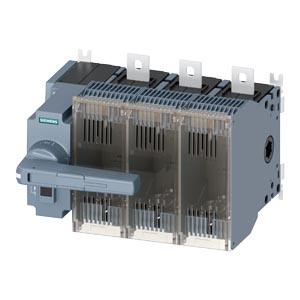

Lasttrennschalter 3KF4340-2LF11 NH 400 A 690 V 3-polig

Artikelnummer: SIE-3KF4340-2LF11
GTIN: 4001869536439
HAN: 3KF4340-2LF11
Inhalt: 1 Stück

Lasttrennschalter mit Schmelzsicherung, 400 A / 690 V AC, 3-polig, NH-Sicherung Baugröße 1 und 2. Frontantrieb, Direktantrieb grau, für.

523,93 €

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 1.134,07 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter 3KF4340-2LF11 ist ein dreipoliger Sicherungslasttrennschalter der SENTRON-Familie für AC-Betriebsspannungen bis 690 V. Der Schalter ist für NH-Sicherungen der Baugröße 1 und 2 ausgelegt und kombiniert die Lasttrennfunktion mit integriertem Sicherungsschutz. Der Bemessungsstrom beträgt 400 A, die Verlustleistung pro Pol liegt bei 26 W im thermischen Bemessungszustand. Der Schalter verfügt über einen Handantrieb mit Direktantrieb und grauem Betätigungsgriff. Die Frontseite ist ausgeführt als IP00, mit geschlossener Blende oder Kabelschuhabdeckung erreicht das Gerät IP20. Der Temperaturbereich erstreckt sich von -25 °C bis +70 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Absicherung und Lasttrennfunktion in Niederspannungsverteilern von Anlagen zur Energieverteilung sowie die Schaltschrank-Integration in Maschinensteuerungen und Verpackungsmaschinen.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schmelzsicherungen bietet der Lasttrennschalter eine manuelle Trennfunktion, die den sicheren Zugriff auf das Schaltfeld während der Wartung ermöglicht. Das Gerät ist RoHS-konform seit 31.01.2016 und unterliegt den Rücknahmepflichten der WEEE-Richtlinie 2012/19/EU. Die Montage erfolgt auf Hutschiene oder direkt an Flachanschlüssen ohne vorinstallierte Sicherungen.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	8,1200 kg
Artikelgewicht:	8,1200 kg
Abmessungen ( Länge × Breite × Höhe ):	39,00 × 53,00 × 32,50 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC001040
Produktfamilie	SENTRON Lasttrennschalter mit Sicherungen 3KF

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	390,00 x 530,00 x 325,00 mm
Nettogewicht	8,12 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 31.01.2016
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Lasttrennschalter mit Sicherungen
Ausführung des Produkts	Lasttrennschalter mit Sicherungen 3KF
Produktvariante	3KF NH
Ausführung des Betätigungselements	Handantrieb
Ausführung des Griffs	Direktantrieb, grau
Richtung der Betätigung	von vorne
Ausführung des Schaltantriebs Motorantrieb	Nein
Polzahl	3
Baugröße der Grifflasche	2 und 1
Baugröße des Lasttrennschalters	4
Baugröße des Sicherungseinsatzes	NH1, NH2
mechanische Lebensdauer (Schaltspiele) typisch	8 000
bei AC-23 A bei 440 V	3 000
bei AC-23 A bei 690 V	2 000
bei DC-23 A bei 440 V	1 000
bei geschlossenem Schalter für Kombination Schalter + Sicherung bei 500 V maximal	1 205 000 A²·s
bei geschlossenem Schalter für Kombination Schalter + Sicherung bei 400 V maximal	1 205 000 A²·s
bei geschlossenem Schalter bei 690 V bei Kombination Schalter + gG-Sicherung maximal	1 300 000 A²·s
der Sicherung bei 500 V maximal zulässig	2 150 000 A²·s
der gG-Sicherung bei 690 V maximal zulässig	2 600 000 A²·s
der aM-Sicherung bei 690 V maximal zulässig	2 600 000 A²·s
Position des Schaltantriebs	links
Sicherungssystem	NH-Sicherung
Überspannungskategorie	IV
bei Verschmutzungsgrad 2 bei DC Bemessungswert	440 / 3
bei Verschmutzungsgrad 3 bei DC Bemessungswert	440 / 3
Stoßspannungsfestigkeit Bemessungswert	12 kV

Versorgungsspannung

Betriebsspannung bei AC Bemessungswert maximal	690 V

Schutzart und Schutzklasse

Schutzart IP	IP00
bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung	IP20
frontseitig	IP00

Verlustleistung

bei konventionellem thermischen Bemessungsstrom je Pol	26 W
bei konventionellem thermischen Bemessungsstrom je Gerät	78 W
bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol	26 W
bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät	78 W
bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	26 W
der Sicherung je Sicherung maximal	34 W

Hauptstromkreis

Betriebsleistung bei AC-23 A bei 500 V Bemessungswert	280 kW
Betriebsstrom Bemessungswert	400 A

Hilfsstromkreis

Anzahl der angeschlossenen Öffner für Hilfskontakte	0
Anzahl der angeschlossenen Schließer für Hilfskontakte	0
Anzahl der angeschlossenen Wechsler für Hilfskontakte	0
Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	8
Anzahl der Schließer für Hilfskontakte	8
Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja
Produktausstattung Verriegelung	Ja
Produktfunktion Phasenausfallüberwachung	Nein
Spannungsauslöser	Nein
Unterspannungsauslöser	Nein
Unterspannungsauslöser mit voreilendem Kontakt	Nein
Produkteigenschaft plombierbar	Ja
Produkterweiterung Hilfsschalter	Ja
Produkterweiterung optional Abschließbarkeit	Nein
Produkterweiterung optional Motorantrieb	Nein
Produkterweiterung optional Sicherungsüberwachung	Ja
Sicherungsüberwachung	Nein
Überspannungsschutzüberwachung	Nein

Kurzschluss

Einschaltvermögen Kurzschlussstrom (Icm) für Lasttrennschalter bei AC 690 V/DC 440 V ohne Sicherungseinsatz Bemessungswert minimal	24 kA
bei 500 V durch gG-Sicherung Bemessungswert	100 kA
bei 690 V durch gG-Sicherung Bemessungswert	100 kA

Anschlüsse

Anordnung des elektrischen Anschlusses für Hauptstromkreis	oben und unten
minimal	30 N·m
maximal	44 N·m
Art der anschließbaren Leiterquerschnitte für Al-Leiter mehrdrähtig mit Kabelschuh	1x (6 ... 240 mm²), 2x (6 ... 150 mm²)
für Cu-Stromschiene	1x (30 x 10 mm²)
mehrdrähtig mit Kabelschuh gemäß DIN 46234	1x (6 ... 240 mm²), 2x (6 ... 150 mm²)
mehrdrähtig mit Kabelschuh gemäß DIN 46235	1x (16 ... 185 mm²), 2x (16 ... 150 mm²)
Ausführung des elektrischen Anschlusses für Hauptstromkreis	Flachanschluss

Mechanischer Aufbau

Höhe	215 mm
Breite	291 mm
Tiefe	269,6 mm
Befestigungsart	Bodenbefestigung
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Nein
Einbaulage	beliebig
Nettogewicht pro ME	8,12 kg
