Lasttrennschalter mit Schmelzsicherung 3KF2316-2LF11 160 A 3-polig NH

Artikelnummer: SIE-3KF2316-2LF11
GTIN: 4001869536224
HAN: 3KF2316-2LF11
Inhalt: 1 Stück

Hersteller Siemens

Lasttrennschalter mit Schmelzsicherung SENTRON 3KF, 160 A, 690 V AC, 3-polig, NH-Sicherung Baugröße 000 und 00.

220,47 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 478,38 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

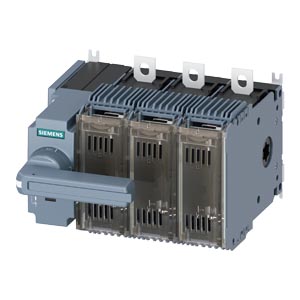

Der Lasttrennschalter mit Schmelzsicherung 3KF2316-2LF11 ist ein 3-poliger Lasttrennschalter aus der Siemens-Baureihe SENTRON für NH-Sicherungen. Das Gerät ist für Bemessungsströme bis 160 A ausgelegt und arbeitet bei Betriebsspannungen bis 690 V AC. Die Ausführung erfolgt mit Frontantrieb links und grauem Direktantrieb-Griff sowie Flachanschluss ohne vorinstallierte Schmelzsicherungen. Der Betriebstemperaturbereich liegt zwischen minus 25 und plus 70 Grad Celsius. Die Schutzart ist IP00 (frontseitig), mit geschlossener Blende oder Kabelschuhabdeckung IP20. Der Schalterverlust liegt bei etwa 21,6 Watt pro Gerät im warmen Betriebszustand.

Anwendungsbereiche

Typische Einsatzfelder sind die Absperrung von Abzweigungen in Niederspannungsverteilern, die Maschinenabsicherung in Schaltschränken sowie die Trennung von Stromkreisen in Fertigungshallen mit Anforderungen an manuelle Schaltbetätigung.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Trennsschaltern bietet der Lasttrennschalter mit Sicherung eine integrierte Kurzschlussschutzfunktion durch die NH-Schmelzsicherungen. Das Gerät ist RoHS-konform und erfüllt die Anforderungen der Richtlinie 2012/19/EU. Für den Betrieb werden NH-Sicherungen der Baugröße 000 und 00 benötigt, die separat zu beschaffen sind.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	3,1500 kg
Artikelgewicht:	3,1500 kg
Abmessungen ( Länge × Breite × Höhe ):	24,50 × 29,00 × 17,50 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC001040
Produktfamilie	SENTRON Lasttrennschalter mit Sicherungen 3KF

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	245,00 x 290,00 x 175,00 mm
Nettogewicht	3,15 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 31.01.2016
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Lasttrennschalter mit Sicherungen
Ausführung des Produkts	Lasttrennschalter mit Sicherungen 3KF
Produktvariante	3KF NH
Ausführung des Betätigungselements	Handantrieb
Ausführung des Griffs	Direktantrieb, grau
Richtung der Betätigung	von vorne
Ausführung des Schaltantriebs Motorantrieb	Nein
Polzahl	3
Baugröße der Grifflasche	00 und 000
Baugröße des Lasttrennschalters	2
Baugröße des Sicherungseinsatzes	NH000, NH00
mechanische Lebensdauer (Schaltspiele) typisch	12 000
bei AC-23 A bei 440 V	8 000
bei AC-23 A bei 690 V	5 000
bei DC-23 A bei 440 V	1 000
bei geschlossenem Schalter für Kombination Schalter + Sicherung bei 500 V maximal	150 600 A²·s
bei geschlossenem Schalter für Kombination Schalter + Sicherung bei 400 V maximal	150 600 A²·s
bei geschlossenem Schalter bei 690 V bei Kombination Schalter + gG-Sicherung maximal	89 640 A²·s
der Sicherung bei 500 V maximal zulässig	223 000 A²·s
der gG-Sicherung bei 690 V maximal zulässig	360 000 A²·s
der aM-Sicherung bei 690 V maximal zulässig	565 000 A²·s
Position des Schaltantriebs	links
Sicherungssystem	NH-Sicherung
Überspannungskategorie	IV
bei Verschmutzungsgrad 2 bei DC Bemessungswert	440 / 3
bei Verschmutzungsgrad 3 bei DC Bemessungswert	440 / 3
Stoßspannungsfestigkeit Bemessungswert	12 kV

Versorgungsspannung

Betriebsspannung bei AC Bemessungswert maximal	690 V

Schutzart und Schutzklasse

Schutzart IP	IP00
bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung	IP20
frontseitig	IP00

Verlustleistung

bei konventionellem thermischen Bemessungsstrom je Pol	7,2 W
bei konventionellem thermischen Bemessungsstrom je Gerät	21,6 W
bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol	7,2 W
bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät	21,6 W
bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	7,2 W
der Sicherung je Sicherung maximal	12 W

Hauptstromkreis

Betriebsleistung bei AC-23 A bei 500 V Bemessungswert	110 kW
Betriebsstrom Bemessungswert	160 A

Hilfsstromkreis

Anzahl der angeschlossenen Öffner für Hilfskontakte	0
Anzahl der angeschlossenen Schließer für Hilfskontakte	0
Anzahl der angeschlossenen Wechsler für Hilfskontakte	0
Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	6
Anzahl der Schließer für Hilfskontakte	6
Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja
Produktausstattung Verriegelung	Ja
Produktfunktion Phasenausfallüberwachung	Nein
Spannungsauslöser	Nein
Unterspannungsauslöser	Nein
Unterspannungsauslöser mit voreilendem Kontakt	Nein
Produkteigenschaft plombierbar	Ja
Produkterweiterung Hilfsschalter	Ja
Produkterweiterung optional Abschließbarkeit	Nein
Produkterweiterung optional Motorantrieb	Nein
Produkterweiterung optional Sicherungsüberwachung	Ja
Sicherungsüberwachung	Nein
Überspannungsschutzüberwachung	Nein

Kurzschluss

Einschaltvermögen Kurzschlussstrom (Icm) für Lasttrennschalter bei AC 690 V/DC 440 V ohne Sicherungseinsatz Bemessungswert minimal	7,65 kA
bei 500 V durch gG-Sicherung Bemessungswert	100 kA
bei 690 V durch gG-Sicherung Bemessungswert	100 kA

Anschlüsse

Anordnung des elektrischen Anschlusses für Hauptstromkreis	oben und unten
minimal	15 N·m
maximal	22 N·m
Art der anschließbaren Leiterquerschnitte für Al-Leiter mehrdrähtig mit Kabelschuh	1x (2.5 ... 95 mm²), 2x (2.5 ... 50 mm²)
für Cu-Stromschiene	1x (20 x 3 mm²)
mehrdrähtig mit Kabelschuh gemäß DIN 46234	1x (2.5 ... 95 mm²), 2x (2.5 ... 50 mm²)
mehrdrähtig mit Kabelschuh gemäß DIN 46235	1x (25 ... 70 mm²), 2x (25 ... 50 mm²)
Ausführung des elektrischen Anschlusses für Hauptstromkreis	Flachanschluss

Mechanischer Aufbau

Höhe	150 mm
Breite	190 mm
Tiefe	206,5 mm
Befestigungsart	Bodenbefestigung
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Nein
Einbaulage	beliebig
Nettogewicht pro ME	3,15 kg
