Produktbeschreibung

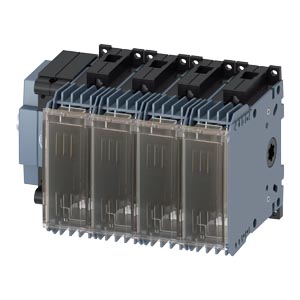

Vierpoliger Lasttrennschalter der Baugröße 1 für NH-Sicherungen NH00 und NH000 mit Antrieb auf der linken Seite, ohne Knebel und ohne Sicherungseinsätze. Der Hauptstromkreis wird über Rahmenklemmen oben und unten angeschlossen, die Montage erfolgt per Bodenbefestigung oder als Schnappbefestigung auf 35-mm-Hutschiene. Bei einer Betriebsspannung bis 690 V AC liegt der Bemessungsbetriebsstrom bei 63 A, bei AC-23 A und 500 V beträgt die Betriebsleistung 37 kW.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,9680 kg
|
| Artikelgewicht: |
1,9680 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,00 × 23,00 × 13,50 cm |
Technische Daten
Versorgungsspannung
| Betriebsspannung bei AC Bemessungswert maximal |
690 V
|
Hauptstromkreis
| Betriebsleistung bei AC-23 A bei 500 V Bemessungswert |
37 kW
|
| Betriebsstrom Bemessungswert |
63 A
|
Hilfsstromkreis
| Anzahl der angeschlossenen Öffner für Hilfskontakte |
0 |
| Anzahl der angeschlossenen Schließer für Hilfskontakte |
0 |
| Anzahl der angeschlossenen Wechsler für Hilfskontakte |
0 |
| Anzahl der Wechsler für Hilfskontakte |
4 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| Eignung zur Verwendung Hauptschalter |
Ja |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Ja |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
| Produktausstattung Verriegelung |
Nein |
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Produktbestandteil, Spannungsauslöser |
Nein |
| Produktbestandteil, Unterspannungsauslöser |
Nein |
| Produktbestandteil, Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Produkteigenschaft plombierbar |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Abschließbarkeit |
Ja |
| Produkterweiterung optional Motorantrieb |
Nein |
| Produkterweiterung optional Sicherungsüberwachung |
Ja |
| Produktfunktion, Sicherungsüberwachung |
Nein |
| Produktfunktion, Überspannungsschutzüberwachung |
Nein |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Lasttrennschalter mit Sicherungen |
| Ausführung des Produkts |
Lasttrennschalter mit Sicherungen 3KF |
| Produktvariante |
3KF NH |
| Ausführung des Betätigungselements |
ohne |
| Ausführung des Griffs |
ohne |
| Richtung der Betätigung |
von links |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
| Polzahl |
4 |
| Baugröße der Grifflasche |
00 und 000 |
| Baugröße des Lasttrennschalters |
1 |
| Baugröße des Sicherungseinsatzes |
NH000, NH00 |
| mechanische Lebensdauer (Schaltspiele) typisch |
15 000 |
| elektrische Lebensdauer (Schaltspiele), bei AC-23 A bei 440 V |
10 000 |
| elektrische Lebensdauer (Schaltspiele), bei AC-23 A bei 690 V |
6 000 |
| elektrische Lebensdauer (Schaltspiele), bei DC-23 A bei 440 V |
1 500 |
| I2t-Wert, bei geschlossenem Schalter für Kombination Schalter + Sicherung bei 500 V maximal |
33 200 A²·s |
| I2t-Wert, bei geschlossenem Schalter für Kombination Schalter + Sicherung bei 400 V maximal |
33 200 A²·s |
| I2t-Wert, bei geschlossenem Schalter bei 690 V bei Kombination Schalter + gG-Sicherung maximal |
40 700 A²·s |
| I2t-Wert, der Sicherung bei 500 V maximal zulässig |
34 000 A²·s |
| I2t-Wert, der gG-Sicherung bei 690 V maximal zulässig |
55 000 A²·s |
| I2t-Wert, der aM-Sicherung bei 690 V maximal zulässig |
55 000 A²·s |
| Position des Schaltantriebs |
links |
| Sicherungssystem |
NH-Sicherung |
| Überspannungskategorie |
IV |
| Betriebsspannung bei Strombahnen in Reihe, bei Verschmutzungsgrad 2 bei DC Bemessungswert |
440 / 3 |
| Betriebsspannung bei Strombahnen in Reihe, bei Verschmutzungsgrad 3 bei DC Bemessungswert |
440 / 3 |
| Stoßspannungsfestigkeit Bemessungswert |
12 kV
|
Anschlüsse
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
oben und unten |
| Anzugsdrehmoment bei Schraubanschluss, minimal |
5 N·m |
| Anzugsdrehmoment bei Schraubanschluss, maximal |
6,5 N·m |
| Art der anschließbaren Leiterquerschnitte bei flexibler Stromschiene |
2x (0,8 x 9 mm²) |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, feindrähtig mit Aderendbearbeitung |
1x (6 ... 25 mm²) |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, mehrdrähtig |
1x (6 ... 25 mm²) |
| Ausführung des elektrischen Anschlusses für Hauptstromkreis |
Rahmenklemme |
Mechanischer Aufbau
| Höhe |
122 mm
|
| Breite |
203,8 mm
|
| Tiefe |
130,5 mm
|
| Befestigungsart |
Bodenbefestigung und Schnappbefestigung auf Hutschiene 35 mm |
| Befestigungsart, Frontmontage mit 4-Loch Befestigung |
Nein |
| Befestigungsart, Frontmontage mit Zentralbefestigung |
Nein |
| Befestigungsart, Schienen-Montage |
Ja |
| Einbaulage |
beliebig |
| Nettogewicht pro ME |
1,968 kg
|
Schutzart und Schutzklasse
| Schutzart IP |
IP20 |
| Schutzart IP, bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP20 |
| Schutzart IP, frontseitig |
IP20 |
Verlustleistung
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom je Pol |
1,7 W
|
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom je Gerät |
5,1 W
|
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol |
1,7 W
|
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät |
5,1 W
|
| Verlustleistung [W], bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
1,7 W
|
| Verlustleistung [W], der Sicherung je Sicherung maximal |
7,5 W
|
Kurzschluss
| Einschaltvermögen Kurzschlussstrom (Icm) für Lasttrennschalter bei AC 690 V/DC 440 V ohne Sicherungseinsatz Bemessungswert minimal |
3,55 kA |
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 500 V durch gG-Sicherung Bemessungswert |
100 kA |
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 690 V durch gG-Sicherung Bemessungswert |
100 kA |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-25 °C |
| Umgebungstemperatur während Betrieb, maximal |
70 °C |
| Umgebungstemperatur während Lagerung, minimal |
-50 °C |
| Umgebungstemperatur während Lagerung, maximal |
80 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
SENTRON Lasttrennschalter mit Sicherungen 3KF |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
150,00 x 230,00 x 135,00 mm |
| Nettogewicht |
1,968 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 30.11.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
