Produktbeschreibung

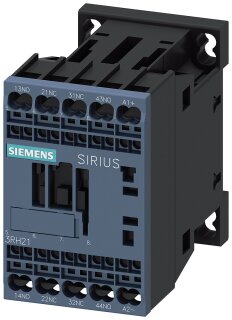

Das Koppelhilfsschütz 3RH2122-2KF40-1AA0 aus der SIRIUS-3RH2-Familie ist ein vierschleifiges Relais mit 2 Schließern und 2 Öffnern für DC-Steuerkreise. Die Nennspannung liegt bei 110 V DC mit einem Spannungsbereich von 0,7 bis 1,25 U_s, was die Einsatzbreite in Schaltschränken mit Toleranzen bewährleistet. Das Gerät ist mit einer integrierten Suppressordiode ausgestattet, die Induktionsschläge beim Abschalten induktiver Lasten unterdrückt und damit die angesteuerten SPS-Ausgänge schützt. Die Baugröße S00 ermöglicht kompakte Hutschienenmontage; der Federzuganschluss erleichtert die drahtlose Klemmenverbindung und reduziert Verdrahtungsfehler. Das Hilfsschütz ist nicht mit zusätzlichen Hilfsschaltern erweiterbar und wird in stehender Einbaulage eingebaut.
Anwendungsbereiche
Typische Anwendungsfelder sind die Ausgangsrelais-Beschaltung von Siemens-Steuerungen (S7-1200, S7-1500), die Signalverstärkung für 24-V-SPS-Logiken auf 110-V-Feldgeräte sowie die Schutzbeschaltung von Steuerstromkreisen in Verpackungsmaschinen und Förderanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Elektronik-Relais oder Halbleiterausgängen bietet das elektromechanische Hilfsschütz sichere galvanische Trennung zwischen Steuerung und Last, was in sicherheitskritischen Anwendungen vorteilhaft ist. Die RoHS-Konformität seit 2009 gewährleistet die Einhaltung von Umweltvorgaben; das Gerät unterliegt Rücknahmepflichten nach der WEEE-Richtlinie.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3100 kg
|
| Artikelgewicht: |
0,3100 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,35 × 5,00 × 7,75 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000196 |
| Produktfamilie |
Hilfsschütze SIRIUS 3RH2, 4- und 8-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
73,5 x 50,00 x 77,5 mm |
| Nettogewicht |
0,00031 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
