Produktbeschreibung

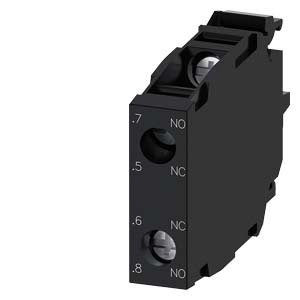

Das Kontaktmodul besitzt je einen Schließer mit voreilender und einen Öffner mit nacheilender Schaltfolge sowie Schraubanschlüsse für eindrähtige und feindrähtige Leiter. Es wird über die Frontplatte befestigt und ist für Betriebsspannungen von 5 bis 500 V AC und DC ausgelegt. Der Betriebsstrom bei AC-15 beträgt bei 230 V 4 A, bei DC-13 bei 24 V 3 A. Die Schutzart der Anschlussklemme ist IP20 bei angezogener Klemmschraube, das Gehäuse ist IP40.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0170 kg
|
| Artikelgewicht: |
0,0170 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,50 × 3,50 × 1,00 cm |
Technische Daten
Allgemeine technische Daten
| Produktfunktion Zwangsöffnung |
Nein |
| Isolationsspannung Bemessungswert |
500 V
|
| Verschmutzungsgrad |
3 |
| Spannungsart, der Betriebsspannung |
AC/DC |
| Spannungsart, der Eingangsspannung |
AC/DC |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| Schutzart IP, des Gehäuses |
IP40 |
| Schutzart IP, der Anschlussklemme |
IP20, Klemmschraube angezogen |
| Schockfestigkeit, gemäß IEC 60068-2-27 |
Sinushalbwelle 15 g / 11 ms |
| Schockfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Schwingfestigkeit, gemäß IEC 60068-2-6 |
10 ... 500 Hz: 5 g |
| Schwingfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Schalthäufigkeit maximal |
3 600 1/h |
| mechanische Lebensdauer (Schaltspiele) typisch |
10 000 000 |
| elektrische Lebensdauer (Schaltspiele) typisch |
10 000 000 |
| thermischer Strom |
10 A
|
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
S |
| Dauerstrom des Leitungsschutzschalters C-Charakteristik |
10 A
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2014 |
| Nettogewicht pro ME |
17 g
|
| Betriebsspannung, bei AC, bei 50 Hz Bemessungswert |
5 ... 500 V |
| Betriebsspannung, bei AC, bei 60 Hz Bemessungswert |
5 ... 500 V |
| Betriebsspannung, bei DC Bemessungswert |
5 ... 500 V |
Leistungselektronik
| Kontaktzuverlässigkeit |
Eine Fehlschaltung pro 100 Mio. (17 V, 5 mA), Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA) |
Hilfsstromkreis
| Ausführung des Kontakts der Hilfskontakte |
Silberlegierung |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Öffner für Hilfskontakte, nacheilend schaltend |
1 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte, voreilend schaltend |
1 |
| Betriebsstrom bei AC-12, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-12, bei 48 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-12, bei 110 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-12, bei 230 V Bemessungswert |
8 A
|
| Betriebsstrom bei AC-12, bei 400 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 24 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 48 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 110 V Bemessungswert |
6 A
|
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
4 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
3 A
|
| Betriebsstrom bei AC-15, bei 500 V Bemessungswert |
1,4 A
|
| Betriebsstrom bei DC-12, bei 24 V Bemessungswert |
10 A
|
| Betriebsstrom bei DC-12, bei 48 V Bemessungswert |
5 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
3 A
|
| Betriebsstrom bei DC-13, bei 48 V Bemessungswert |
1,5 A
|
| Betriebsstrom bei DC-13, bei 110 V Bemessungswert |
0,7 A
|
| Betriebsstrom bei DC-13, bei 230 V Bemessungswert |
0,3 A
|
| Betriebsstrom bei DC-13, bei 400 V Bemessungswert |
0,1 A
|
| Betriebsstrom bei DC-13, bei 500 V Bemessungswert |
0,1 A
|
Ausführung
| Produkt-Markenname |
SIRIUS ACT |
| Produkt-Bezeichnung |
Kontaktmodul |
| Produkttyp-Bezeichnung |
3SU1 |
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Art der anschließbaren Leiterquerschnitte, eindrähtig mit Aderendbearbeitung |
2x (0,5 ... 0,75 mm²) |
| Art der anschließbaren Leiterquerschnitte, eindrähtig ohne Aderendbearbeitung |
2x (1,0 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig ohne Aderendbearbeitung |
2x (1,0 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen |
2x (18 ... 14) |
| Anzugsdrehmoment bei Schraubanschluss |
0,8 ... 0,9 N·m |
Einbau/ Befestigung/ Abmessungen
| Befestigungsart |
Frontplattenbefestigung |
| Befestigungsart, der Module und Zubehör |
Frontplattenbefestigung |
| Höhe |
34 mm
|
| Breite |
9,8 mm
|
| Tiefe |
49,7 mm
|
| Eignung zur Integration, Kunststoffgehäuse |
Nein |
| Eignung zur Integration, Metallgehäuse |
Nein |
Schaltelement/ Lampenfassung
| Ausführung der Fassung |
sonstige |
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +70 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +80 °C |
| Umweltkategorie während Betrieb gemäß IEC 60721 |
3M6, 3S2, 3B2, 3C3 (ohne Salznebel), 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt) |
Umwelt-Fußabdruck
| Umweltproduktdeklaration(EPD) |
Ja |
| Treibhauspotential [CO2 eq] gesamt |
0,787 kg
|
| Treibhauspotential [CO2 eq] während Herstellung |
0,566 kg
|
| Treibhauspotential [CO2 eq] während Betrieb |
0,235 kg
|
| Treibhauspotential [CO2 eq] nach End of Life |
-0,015 kg
|
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000041 |
| Produktfamilie |
Module |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
55,00 x 35,00 x 10,00 mm |
| Nettogewicht |
0,017 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
