Produktbeschreibung

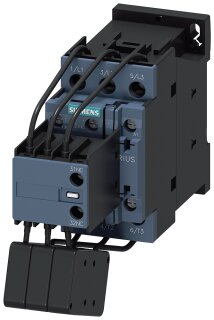

Das Kondensatorschütz 3RT2626-1AB05 von Siemens ist eine spezialisierte Schalteinrichtung der Baugröße S0 zur Steuerung und Schaltung von Kondensatorbatterien in kapazitiven Anwendungen. Das Gerät ist nach AC-6b ausgeführt, damit ausgelegt für Schaltungen von Kondensatorlasten bis 20 kVAr bei 400 V, 3-polig. Die Spulenspannung beträgt AC 24 V, 50 Hz. Die Kontaktkombination umfasst 1 Schließer und 2 Öffner, was eine vielfältige Verknüpfung mit Steuerlogiken ermöglicht. Der Schraubanschluss bietet sichere und wartungsfreundliche Verbindungen in fest verdrahteten Systemen. Ein klassisches Einsatzfeld ist die automatische Blindleistungskompensation in Elektroverteilungen mittlerer Leistung, etwa in Fabrikationshallen mit fluktuierendem Motorenbetrieb oder in Kundenwerken mit wechselnden Lasten.
Anwendungsbereiche
Das Schütz reagiert auf Steuersignale von Kompensationsreglern und schaltet Kondensatorgruppen gezielt zu oder ab. Ein zweites Anwendungsgebiet liegt in der Steuerung von Filterdrosseln und -kondensatoren in Frequenzumrichter-Anlagen, wo die AC-6b-Charakteristik die Kontaktbelastung durch Schaltströme minimiert. Die AC-6b-Ausführung unterscheidet sich von Standard-AC-3-Schützen dadurch, dass sie speziell für die höheren dielektrischen Anforderungen und Schaltbeanspruchungen bei kapazitiven Lasten dimensioniert ist. Die Hilfskontakte (1 S + 2 Ö) erlauben Rückmeldungen an Steuerungsgeräte und dienen der Verriegelung von konkurrierenden Schaltzuständen. Das Gerät ist RoHS-konform und unterliegt der Elektro-Altgeräte-Rücknahme nach Richtlinie 2012/19/EU.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,5430 kg
|
| Artikelgewicht: |
0,5430 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,75 × 5,40 × 16,20 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001079 |
| Produktfamilie |
Schütze SIRIUS 3RT26 für kapazitive Lasten (AC-6b), 3-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
147,5 x 54,00 x 162,00 mm |
| Nettogewicht |
0,000543 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.05.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
