Produktbeschreibung

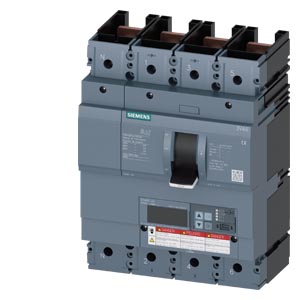

Der Kompaktleistungsschalter 3VA6325-5KM41-0AA0 ist ein UL-konformer MCCB (Molded Case Circuit Breaker) für Niederspannungsnetze nach UL 489. Die Ausführung entspricht Frame 400 mit einem Bemessungsstrom von 250 A bei 480 V AC im vierpooligen Design. Das Schaltvermögen beträgt 35 kA nach UL, was den Einsatz in Systemen mit hoher Kurzschlussleistung ermöglicht. Die elektronische Schutzeinheit ETU830 mit LIG (Leck-Induktions-Grund-Schutz) bietet Überlastauslösung (Ir einstellbar 100 A bis 250 A), magnetischen Kurzschlussschutz (Ii = 1,5 bis 12 × In) sowie Erdschlussauslösung (Ig = 0,2 bis 1 × In) mit einstellbarer Auslöseverzögerung (tg = 0,05 bis 0,8 s).
Anwendungsbereiche
Typische Einsatzfelder sind die Hauptabsicherung von Transformator-Sekundärseiten in Verteileranlagen, die Generatorschutzschaltung in dezentralen Energieanlagen sowie die Motorabsicherung bei Betriebsmittelgruppen in industriellen Fertigungsanlagen.
Vorteile gegenüber Alternativen
Im Vergleich zu einfachen thermisch-magnetischen Schaltern der 3VA5-Reihe bietet die elektronische Schutzlogik der 3VA6 mit ETU830 parametrierbare Auslösekennlinien, was eine höhere Selektivität und adaptive Schutzkoordinierung in mehrstöckigen Verteilersystemen ermöglicht. Die Motorschutzfunktion mit Thermal-Overload-Erkennung schützt insbesondere große asynchrone Drehstrommaschinen vor thermischen Überlastungen bei gebremsten Anläufen und Jog-Betrieb. Der Schalter erfüllt RoHS-Direktive und REACH-Anforderungen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
6,9000 kg
|
| Artikelgewicht: |
6,9000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
26,50 × 21,00 × 17,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
265,00 x 210,00 x 170,00 mm |
| Nettogewicht |
6,9 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
