Produktbeschreibung

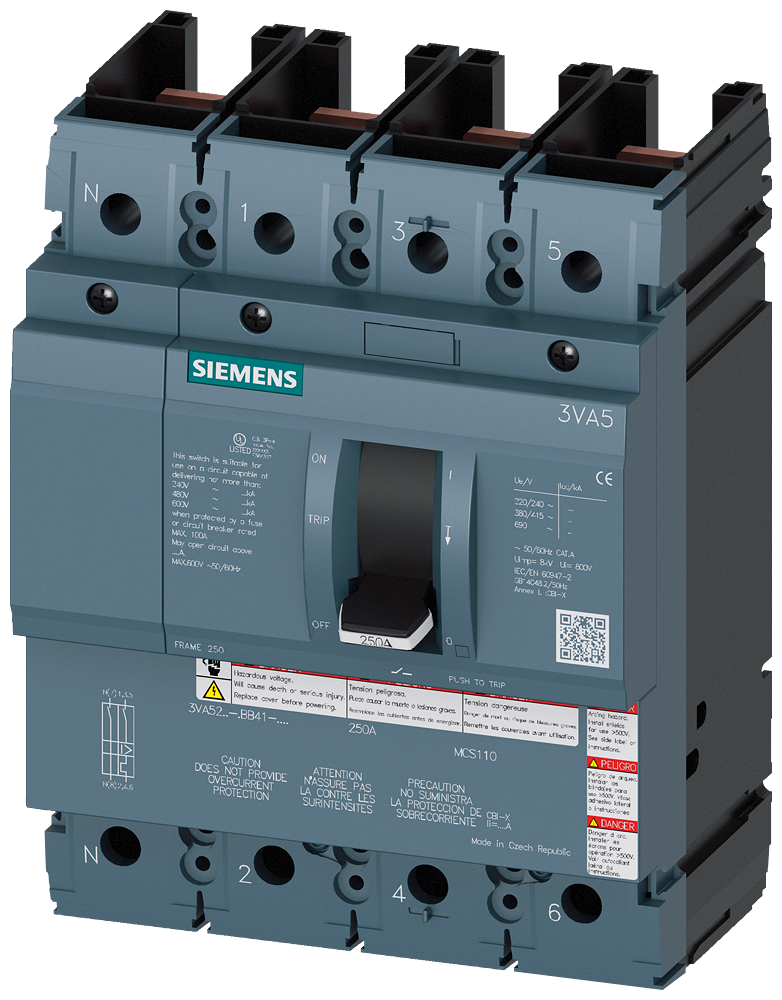

Der Kompaktleistungsschalter 3VA5225-0BB41-0AA0 ist ein Molded Case Switch (MCS) mit UL-Zulassung zur Absicherung von Niederspannungsnetzen und Stromerzeugungsanlagen. Der 4-polige Schalter hat einen Bemessungsstrom von 250 A, eine Betriebsspannung von 690 V AC beziehungsweise 750 V DC und ein Kurzschlussausschaltvermögen von 65 kA bei 480 V. Die Isolationsspannung beträgt 800 V, die Verlustleistung liegt bei maximal 54,4 W im gesamten Schaltgerät. Der Schalter ist als HACR-Typ (Heating, Air Conditioning, and Refrigeration) ausgeführt und erfüllt die UL 489 Norm. Die Schutzart ist IP40 frontseitig, der Betriebstemperaturbereich erstreckt sich von -25 °C bis +70 °C. Das Gerät bietet Eigenschutz mit einem magnetischen Auslösestrom von 10 × In ohne separaten Überlastschutz und benötigt keinen zusätzlichen Anschluss für die Auslösefunktion.
Anwendungsbereiche
Typische Einsatzfelder sind die Absicherung von Transformator-Sekundärseiten in Industrie- und Kraftwerksanlagen sowie der Generatorschutz in dezentralen Stromerzeugungsanlagen wie Blockheizkraftwerken und Photovoltaik-Wechselrichtern mittlerer bis großer Leistung.
Vorteile gegenüber Alternativen
Im Unterschied zu thermischen Bimetall-Schutzschaltern bietet die magnetische Schnellauslösung des Molded Case Switch eine sofortige Reaktion auf Kurzschlussströme, was in Netzen mit hohen Fehlerleistungen erforderlich ist. Die RoHS-Konformität ist seit 01.06.2021 sichergestellt. Das Nettogewicht beträgt 2,7 kg, die Regel-Lieferzeit 10 Tage.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,7000 kg
|
| Artikelgewicht: |
2,7000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
17,50 × 12,50 × 12,30 cm |
Technische Daten
Allgemeine technische Daten
| Isolationsspannung / Bemessungswert |
800 V
|
| Betriebsspannung / bei DC / Bemessungswert |
750 V
|
| Betriebsspannung / bei AC / Bemessungswert |
690 V
|
| Verlustleistung [W] / maximal |
54,4 W
|
| Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol |
18,13 W
|
| mechanische Lebensdauer (Schaltspiele) / typisch |
20 000 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V |
8 000 |
| elektrische Lebensdauer (Schaltspiele) / bei 480 V |
8 000 |
| elektrische Lebensdauer (Schaltspiele) / bei 600 V |
4 000 |
| Produkteigenschaft / für Nullleiter / auf-/nachrüstbar / Kurzschluss- und Überlastschutz |
Nein |
| Kommunikationsfunktion |
Nein |
| sonstige Messfunktion |
Nein |
| Nettogewicht pro ME |
2,7 kg
|
Strom
| Kennzeichnung / gemäß UL 489 / 100 % rated breaker |
Nein |
| bei 40 °C |
250 A
|
| bei 45 °C |
244 A
|
| bei 50 °C |
239 A
|
| bei 55 °C |
233 A
|
| bei 60 °C |
227 A
|
| bei 65 °C |
222 A
|
| bei 70 °C |
216 A
|
Schaltvermögen gemäß IEC 60947
| Ausführung des Kurzschlussschutzes |
für Schaltleistungswerte in DC-Netzen siehe Kompaktleistungsschalter 3VA Gerätehandbuch; link zu finden unter Service & Support im letzten Kapitel |
Hilfsstromkreis
| Anzahl der Wechsler / für Hilfskontakte |
0 |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Kompaktleistungsschalter |
| Produkt-Bezeichnung / gemäß UL-File |
HFAS |
| Ausführung des Produkts |
Molded Case Switch |
| Ausführung des Lastschalters / gemäß UL 489 / Heating, Air Conditioning, and Refrigeration-Leistungsschalter (HACR Typ) |
Ja |
| Ausführung des Lastschalters / gemäß UL 489 / High-Intensity-Discharge-Leistungsschalter (HID Typ) |
Nein |
| Ausführung des Lastschalters / gemäß UL 489 / Switching Duty-Leistungsschalter (SWD Typ) |
Nein |
| Ausführung des Überstromauslösers |
MCS110 |
| Schutzfunktion des Überstromauslösers |
I |
| Polzahl |
4 |
Einstellbare Parameter
| minimal |
2 500 A |
| maximal |
2 500 A |
| Produktfunktion / Erdschlussschutz |
Nein |
Mechanischer Aufbau
| Unterspannungsauslöser |
Nein |
| Spannungsauslöser |
Nein |
| Ausgelöstmelder |
Nein |
| Höhe [in] |
7,28 in |
| Höhe |
185 mm
|
| Breite [in] |
5,51 in |
| Breite |
140 mm
|
| Tiefe [in] |
3,27 in |
| Tiefe |
83 mm
|
Anschlüsse
| Anordnung des elektrischen Anschlusses / für Hauptstromkreis |
ohne Anschluss |
| Ausführung des elektrischen Anschlusses / für Hauptstromkreis |
ohne |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5) |
Silber |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6) |
Zinn |
Umgebungsbedingungen
| Schutzart IP / frontseitig |
IP40 |
| während Betrieb / minimal |
-25 °C |
| während Betrieb / maximal |
70 °C |
| während Lagerung / minimal |
-40 °C |
| während Lagerung / maximal |
80 °C |
| Referenzkennzeichen / gemäß IEC 81346-2:2009 |
Q |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Bestelldatenübersicht |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
175,00 x 125,00 x 123,00 mm |
| Nettogewicht |
2,7 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.06.2021 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
Zubehör
| Produkterweiterung / optional / Motorantrieb |
Ja |
