Produktbeschreibung

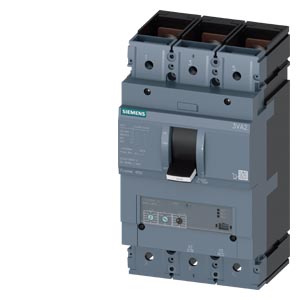

Der Kompaktleistungsschalter 3VA2325-0MN32-0AA0 ist ein IEC-Leistungsschalter der Klasse E mit thermomagnetischen Auslösefunktionen für Motorschutz und Anlagensicherung. Die Bauform 400 bietet einen Bemessungsstrom von 250 A bei 415 V Drehstrom, eine Kurzschlussschaltleistung Icu von 200 kA und einen IP40-Schutz auf der Frontseite. Die elektronische Auslöseeinheit ETU350M realisiert stufenlos einstellbare Überlastauslöser zwischen 100 A und 250 A sowie einen Kurzschlussauslöser mit 3- bis 15-facher Überlastschwelle und einer instantanen Auslöseschwelle von 15 × In. Die LSI-Charakteristik (Long Short Instantaneous) bietet selektiven Schutz für Motoren mit verlängerten Hochfahrverzögerungen. Das Gerät wird mit Schraubenflachanschluss geliefert und arbeitet im Temperaturbereich von -25 °C bis +70 °C. Der Anwendungsschwerpunkt liegt in der Absicherung von Drehstrommotoren in Anlagenschaltanlagen, in der Sekundärseite von Leistungstransformatoren sowie in Industrie-Verbraucherschaltanlagen mit hohen Kurzschlussleistungen.
Vorteile gegenüber Alternativen
Gegenüber reinen thermischen Überlastschutzschaltern ermöglicht die kombinierte thermomagnetisch-elektronische Auslösung präzisere Schutzcharakteristiken für motorspezifische Anforderungen wie sanfte Anlaufvorgänge und sichere Ausreißersicherung. Das Gerät entspricht der IEC 60947-2 und ist als SENTRON-Produkt nach RoHS-Richtlinie konform.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
5,0770 kg
|
| Artikelgewicht: |
5,0770 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
26,50 × 16,50 × 17,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 1600 A, IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
25 Tag(e) |
| Verpackungsmaße (L x B x H) |
265,00 x 165,00 x 170,00 mm |
| Nettogewicht |
5,077 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Bleititanzirkonoxid CAS-Nr. 12626-81-2 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Kompaktleistungsschalter |
| Ausführung des Produkts |
Motorschutz |
| Ausführung des Überstromauslösers |
ETU350M |
| Schutzfunktion des Überstromauslösers |
LSI |
| Polzahl |
3 |
Allgemeine technische Daten
| Isolationsspannung / Bemessungswert |
800 V
|
| Betriebsspannung / bei AC / Bemessungswert |
690 V
|
| Betriebsleistung / bei AC-3 / bei 400 V |
110 000 W |
| Betriebsleistung / bei AC-3 / bei 230 V |
55 000 W |
| Verlustleistung [W] / maximal |
37,5 W
|
| Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol |
12,5 W
|
| mechanische Lebensdauer (Schaltspiele) / typisch |
20 000 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V |
6 000 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V |
4 200 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-3 / bei 380/415 V |
4 000 |
| Produkteigenschaft / für Nullleiter / auf-/nachrüstbar / Kurzschluss- und Überlastschutz |
Nein |
| Ausführung der Erdschlussüberwachung |
Ohne |
| Kommunikationsfunktion |
Nein |
| Phasenausfallerkennung |
Ja |
| sonstige Messfunktion |
Nein |
| Nettogewicht pro ME |
5,077 kg
|
Strom
| bei 40 °C |
250 A
|
| bei 45 °C |
250 A
|
| bei 50 °C |
250 A
|
| bei 55 °C |
250 A
|
| bei 60 °C |
250 A
|
| bei 65 °C |
250 A
|
| bei 70 °C |
250 A
|
Schaltvermögen gemäß IEC 60947
| Schaltvermögensklasse des Leistungsschalters |
E |
| bei 415 V |
200 kA |
| bei 690 V |
85 kA |
Einstellbare Parameter
| Produkteigenschaft / bei L-Auslösung / ein-/ausschaltbar |
Nein |
| minimal |
100 A
|
| maximal |
250 A
|
| Produktfunktion / Erdschlussschutz |
Nein |
| einstellbare Auslöseklasse (Tc CLASS) |
10A, 10E, 20E |
Mechanischer Aufbau
| Unterspannungsauslöser |
Nein |
| Spannungsauslöser |
Nein |
| Ausgelöstmelder |
Nein |
| Höhe [in] |
9,76 in |
| Höhe |
248 mm
|
| Breite [in] |
5,43 in |
| Breite |
138 mm
|
| Tiefe [in] |
4,33 in |
| Tiefe |
110 mm
|
Anschlüsse
| Anordnung des elektrischen Anschlusses / für Hauptstromkreis |
vorderseitiger Anschluss |
| Ausführung des elektrischen Anschlusses / für Hauptstromkreis |
beidseitiger Schraubenflachanschluss |
| Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / minimal |
20 x 1 mm |
| Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / maximal |
35 x 10 mm |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5) |
Silber |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6) |
Silber |
Hilfsstromkreis
| Anzahl der Wechsler / für Hilfskontakte |
0 |
Zubehör
| Produkterweiterung / optional / Motorantrieb |
Ja |
Umgebungsbedingungen
| Schutzart IP / frontseitig |
IP40 |
| während Betrieb / minimal |
-25 °C |
| während Betrieb / maximal |
70 °C |
| während Lagerung / minimal |
-40 °C |
| während Lagerung / maximal |
80 °C |
Umwelt-Fußabdruck
| Treibhauspotential [CO2 eq] / gesamt |
495 kg
|
| Treibhauspotential [CO2 eq] / während Herstellung |
28,7 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
470 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-4,07 kg
|
| Siemens Ökoprofil (SEP) |
Siemens EcoTech |
| Referenzkennzeichen / gemäß IEC 81346-2:2009 |
Q |
