Produktbeschreibung

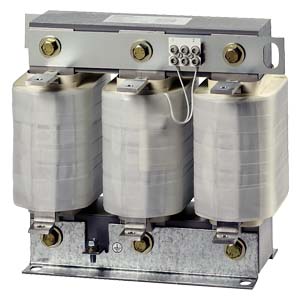

Mit 1179 A Betriebsstrom bei AC-Bemessungswert und 1310 A maximalem Strom bei 50 Hz. Die Induktivität beträgt 1,8E-5 H bei 4 % relativem induktivem Spannungsabfall. Die Drossel hat Flachanschlüsse für den Hauptstromkreis, Schutzart IP00, thermische Klasse H und eine Umgebungstemperatur von 40 °C. Abmessungen: 0,46 m breit, 0,435 m hoch, 0,265 m tief.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Bayern
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
147,0000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
60,00 × 38,00 × 50,00 cm |
Technische Daten
Allgemeine technische Daten
| Produkt-Bezeichnung |
Kommut.-Drossel f. Stromrichter |
| Phasenzahl |
3 |
| Spannungsart |
AC |
| Betriebsspannung Bemessungswert |
V 400 |
| Betriebsfrequenz Bemessungswert |
Hz 50 |
| Betriebsfrequenz Bemessungswert, Betriebsstrom bei AC Bemessungswert |
A 1 179 |
| Betriebsfrequenz Bemessungswert, Strom bei AC maximal |
A 1 310 |
| Betriebsfrequenz Bemessungswert, Strom bei DC Bemessungswert |
A 1 605,3 |
| Spitzenstrom |
A 1 638 |
| Induktivität Bemessungswert |
H 1,8E-5 |
| relativer induktiver Spannungsabfall bei Bemessungswert Strom, Spannung und Frequenz |
% 4 |
| Verlustleistung [W] der Wicklung |
W 680 |
| Verlustleistung [W] des Eisenkerns |
W 325 |
Mechanische Daten
| Ausführung des elektrischen Anschlusses für Hauptstromkreis |
Flachanschluss |
| Breite |
m 0,46 |
| Höhe |
m 0,435 |
| Tiefe |
m 0,265 |
Umgebungsbedingungen
| thermische Klasse gemäß IEC 60085 |
H |
| Umgebungstemperatur Bemessungswert |
°C 40 |
| Schutzart IP |
IP00 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002563 |
| Produktfamilie |
Drosseln |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
60 Tag(e) |
| Verpackungsmaße (L x B x H) |
600,00 x 380,00 x 500,00 mm |
| Nettogewicht |
147,00 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
