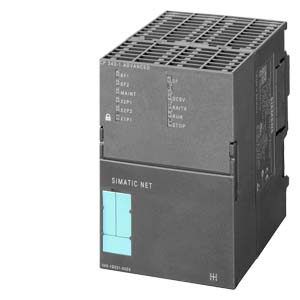

Produktbeschreibung
Mit 128 PROFINET IO-Devices am IO-Controller und 16 Verbindungen für offene Kommunikation mittels SEND/RECEIVE-Bausteinen bindet der Kommunikationsprozessor die SIMATIC S7-300 an Industrial Ethernet an. Die Versorgung erfolgt mit 24 V DC bei einer typischen Stromaufnahme von 0,48 A aus der externen Spannung; die Verlustleistung beträgt 14,7 W.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,5070 kg
|
| Artikelgewicht: |
0,5070 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,90 × 3,50 × 14,20 cm |
Technische Daten
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Spannungsart / der Versorgungsspannung |
DC |
| Versorgungsspannung / 1 / aus Rückwandbus |
5 V
|
| Versorgungsspannung / extern |
24 V
|
| Versorgungsspannung / extern / bei DC / Nennwert |
24 V
|
| relative positive Toleranz / bei DC / bei 24 V |
20 %
|
| relative negative Toleranz / bei DC / bei 24 V |
15 %
|
| aufgenommener Strom, aus Rückwandbus / bei DC / bei 5 V / typisch |
0,14 A
|
| aufgenommener Strom, aus externer Versorgungsspannung / bei DC / bei 24 V / typisch |
0,48 A
|
| aufgenommener Strom, aus externer Versorgungsspannung / bei DC / bei 24 V / maximal |
0,62 A
|
| Verlustleistung [W] |
14,7 W
|
Leistungsdaten / offene Kommunikation
| Anzahl der möglichen Verbindungen / für offene Kommunikation / mittels SEND/RECEIVE-Bausteinen / maximal |
16 |
| Datenmenge, als Nutzdaten je ISO-Verbindung / für offene Kommunikation / mittels SEND/RECEIVE-Bausteinen / maximal |
8 Kibyte |
| Datenmenge, als Nutzdaten je ISO on TCP-Verbindung / für offene Kommunikation / mittels SEND/RECEIVE-Bausteinen / maximal |
8 Kibyte |
| Datenmenge, als Nutzdaten je TCP-Verbindung / für offene Kommunikation / mittels SEND/RECEIVE-Bausteinen / maximal |
8 Kibyte |
| Datenmenge, als Nutzdaten je UDP-Verbindung / für offene IE- Kommunikation / mittels SEND/RECEIVE-Bausteinen / maximal |
2 Kibyte |
| Anzahl der Multicast-Teilnehmer |
16 |
Leistungsdaten / S7-Kommunikation
| Anzahl der möglichen Verbindungen / für S7-Kommunikation, maximal |
16 |
Leistungsdaten / Multiprotokollbetrieb
| Anzahl der aktiven Verbindungen / bei Multiprotokollbetrieb |
48 |
Leistungsdaten / IT-Funktionen
| Anzahl der möglichen Verbindungen, als Client / mittels FTP / maximal |
10 |
| Anzahl der möglichen Verbindungen, als Server / mittels FTP / maximal |
2 |
| Anzahl der möglichen Verbindungen, als Server / mittels HTTP / maximal |
4 |
| Anzahl der möglichen Verbindungen, als E-Mail-Client / maximal |
1 |
| Datenmenge / als Nutzdaten für E-Mail / maximal |
8 Kibyte |
| Speicherkapazität / des Anwenderspeichers, als FLASH-Memory File-System |
28 Mibyte |
| Speicherkapazität / des Anwenderspeichers, als RAM |
30 Mibyte |
| Anzahl der möglichen Schreibzyklen / der Flash Memory-Zellen |
100000 |
Leistungsdaten / PROFINET-Kommunikation / als PN IO-Controller
| Produktfunktion / PROFINET IO-Controller |
Ja |
| Anzahl der PN IO-Devices / am PROFINET IO-Controller / betreibbar / gesamt |
128 |
| Anzahl der PN IO IRT-Devices / am PROFINET IO-Controller / betreibbar |
128 |
| Anzahl der externen PN IO-Stränge / bei PROFINET / je Baugruppenträger |
1 |
| Datenmenge, als Nutzdaten für Eingangsvariablen / als PROFINET IO- Controller / maximal |
4 Kibyte |
| Datenmenge, als Nutzdaten für Ausgangsvariablen / als PROFINET IO- Controller / maximal |
4 Kibyte |
| Datenmenge, als Nutzdaten für Eingangsvariablen je PN IO-Device / als PROFINET IO-Controller / maximal |
1433 byte |
| Datenmenge, als Nutzdaten für Ausgangsvariablen je PN IO-Device / als PROFINET IO-Controller / maximal |
1433 byte |
| Datenmenge, als Nutzdaten für Eingangsvariablen je PN IO-Device / je Submodul als PROFINET IO-Controller / maximal |
240 byte |
| Datenmenge, als Nutzdaten für Ausgangsvariablen je PN IO-Device / je Submodul als PROFINET IO-Controller / maximal |
240 byte |
Leistungsdaten / PROFINET-Kommunikation / als PN IO-Device
| Produktfunktion / PROFINET IO-Device |
Ja |
| Datenmenge, als Nutzdaten für Eingangsvariablen / als PROFINET IO- Device / maximal |
1024 byte |
| Datenmenge, als Nutzdaten für Ausgangsvariablen / als PROFINET IO- Device / maximal |
1024 byte |
| Datenmenge, als Nutzdaten für Eingangsvariablen / je Submodul als PROFINET IO-Device |
240 byte |
| Datenmenge, als Nutzdaten für Ausgangsvariablen / je Submodul als PROFINET IO-Device |
240 byte |
| Datenmenge, als Nutzdaten für den Konsistenzbereich je Submodul |
240 byte |
| Anzahl der Submodule / je PROFINET IO-Device |
32 |
Leistungsdaten / PROFINET CBA
| Anzahl der Remote-Verschaltungspartner / bei PROFINET CBA |
64 |
| Anzahl der Verschaltungen / bei PROFINET CBA / gesamt |
1000 |
| Datenmenge, als Nutzdaten für digitale Eingänge / bei PROFINET CBA / maximal |
8 Kibyte |
| Datenmenge, als Nutzdaten für digitale Ausgänge / bei PROFINET CBA / maximal |
8 Kibyte |
| Datenmenge, als Nutzdaten für Arrays und Datentypen / bei azyklischer Übertragung / bei PROFINET CBA / maximal |
8 Kibyte |
| Datenmenge, als Nutzdaten für Arrays und Datentypen / bei PROFINET CBA / bei zyklischer Übertragung / maximal |
250 byte |
| Datenmenge, als Nutzdaten für Arrays und Datentypen / bei PROFINET CBA / bei lokaler Verschaltung / maximal |
2400 byte |
Leistungsdaten / PROFINET CBA / Remote-Verschaltung / mit azyklischer Übertragung
| Aktualisierungszeit / der Remote-Verschaltungen / bei azyklischer Übertragung / bei PROFINET CBA |
100 ms
|
| Anzahl der Remote-Verschaltungen mit Eingangsvariablen / bei azyklischer Übertragung / bei PROFINET CBA / maximal |
128 |
| Anzahl ausgehender Verschaltungen / bei Remote- Verschaltung mit azyklischer Übertragung |
128 |
| Datenmenge, als Nutzdaten für Remote-Verschaltungen mit Eingangsvariablen / bei azyklischer Übertragung / bei PROFINET CBA |
8 Kibyte |
| Datenmenge, als Nutzdaten für Remote-Verschaltungen mit Ausgangsvariablen / bei azyklischer Übertragung / bei PROFINET CBA |
8 Kibyte |
Leistungsdaten / PROFINET CBA / Remote-Verschaltung / mit zyklischer Übertragung
| Aktualisierungszeit / der Remote-Verschaltungen / bei zyklischer Übertragung / bei PROFINET CBA |
8 ms
|
| Anzahl der Remote-Verschaltungen mit Eingangsvariablen / bei PROFINET CBA / mit zyklischer Übertragung / maximal |
200 |
| Anzahl der Remote-Verschaltungen mit Ausgangsvariablen / bei zyklischer Übertragung / bei PROFINET CBA / maximal |
200 |
| Datenmenge, als Nutzdaten für Remote-Verschaltungen mit Eingangsvariablen / bei zyklischer Übertragung / bei PROFINET CBA / maximal |
2000 byte |
| Datenmenge, als Nutzdaten für Remote-Verschaltungen mit Ausgangsvariablen / bei zyklischer Übertragung / bei PROFINET CBA / maximal |
2000 byte |
Leistungsdaten / PROFINET CBA / HMI-Variablen über PROFINET / azyklisch
| Anzahl der anmeldbaren HMI-Stationen / für HMI-Variablen / bei azyklischer Übertragung / bei PROFINET CBA |
3 |
| Aktualisierungszeit / der HMI-Variablen / bei azyklischer Übertragung / bei PROFINET CBA |
500 ms
|
| Anzahl der HMI-Variablen / bei azyklischer Übertragung / bei PROFINET CBA / maximal |
200 |
| Datenmenge / als Nutzdaten für HMI-Variablen / bei azyklischer Übertragung / bei PROFINET CBA / maximal |
8 Kibyte |
Leistungsdaten / PROFINET CBA / geräteinterne Verschaltungen
| Anzahl der internen Verschaltungen / bei PROFINET CBA / maximal |
256 |
| Datenmenge / der internen Verschaltungen / bei PROFINET CBA / maximal |
2400 byte |
Leistungsdaten / PROFINET CBA / Verschaltungen mit Konstanten
| Anzahl der Verschaltungen mit Konstanten / bei PROFINET CBA / maximal |
200 |
| Datenmenge / als Nutzdaten für Verschaltungen mit Konstanten / bei PROFINET CBA / maximal |
4096 byte |
Leistungsdaten / PROFINET CBA / PROFIBUS Proxy-Funktionalität
| Produktfunktion / bei PROFINET CBA / PROFIBUS Proxy- Funktionalität |
Nein |
Leistungsdaten / Telecontrol
| Protokoll / wird unterstützt, TCP/IP |
Ja |
Produktfunktionen / Management, Konfiguration, Projektierung
| Produktfunktion / MIB-Unterstützung |
Ja |
| Protokoll / wird unterstützt, SNMP v1 |
Ja |
| Protokoll / wird unterstützt, SNMP v3 |
Ja |
| Protokoll / wird unterstützt, DCP |
Ja |
| Protokoll / wird unterstützt, LLDP |
Ja |
| Projektierungs-Software, erforderlich |
STEP7 V5.5 SP2 HF1 oder höher / STEP 7 Professional V12 (TIA Portal) oder höher |
| Projektierungs-Software, für PROFINET CBA / erforderlich |
SIMATIC IMAP ab V3.0 SP4 |
| Identification & Maintenance Funktion, I&M0 - Gerätespezifische Informationen |
Ja |
| Identification & Maintenance Funktion, I&M1 - Anlagenkennzeichen/Ortskennzeichen |
Ja |
| Produktfunktion / wird unterstützt / Identification Link |
Ja; gemäß IEC 61406-1:2022 |
Produktfunktionen / Diagnose
| Produktfunktion / Web-based Diagnostic |
Ja |
Produktfunktionen / Switch
| Produktausstattung / Switch |
Ja |
| Produktfunktion, Switch-managed |
Nein |
| Produktfunktion, bei IRT / PROFINET IO-Switch |
Ja |
| Produktfunktion, Konfiguration mit STEP 7 |
Ja |
Produktfunktionen / Redundanz
| Produktfunktion, Ringredundanz |
Ja |
| Produktfunktion, Redundanzmanager |
Ja |
| Protokoll / wird unterstützt / Media Redundancy Protocol (MRP) |
Ja |
Produktfunktionen / Security
| Ausführung der Firewall |
stateful inspection |
| Produktfunktion / bei VPN-Verbindung |
IPSec |
| Art der Verschlüsselungsalgorithmen / bei VPN-Verbindung |
AES-256, AES-192, AES-128, 3DES-168, DES-56 |
| Art der Authentifizierungsverfahren / bei VPN-Verbindung |
Preshared Key (PSK), X.509v3 Zertifikate |
| Art der Hashingalgorithmen / bei VPN-Verbindung |
MD5, SHA-1 |
| Anzahl der möglichen Verbindungen / bei VPN-Verbindung |
32 |
| Produktfunktion, Passwortschutz für Web-Applikationen |
Ja |
| Produktfunktion, ACL - IP based |
Ja |
| Produktfunktion, ACL - IP based für PLC/Routing |
Ja |
| Produktfunktion, Abschaltung nicht benötigter Dienste |
Ja |
| Produktfunktion, Sperren der Kommunikation über physikalische Ports |
Ja |
| Produktfunktion, Logfile für unberechtigten Zugriff |
Nein |
Produktfunktionen / Uhrzeit
| Produktfunktion / SICLOCK Unterstützung |
Ja |
| Produktfunktion / Uhrzeitsynchronisation weiterleiten |
Ja |
| Protokoll / wird unterstützt, NTP |
Ja |
Ausführung
| Produkttyp-Bezeichnung |
CP 343-1 Advanced |
| Produkt-Markenname |
SIMATIC NET |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK7343-1GX31-0XE0 |
Schnittstellen
| Anzahl der Schnittstellen / gemäß Industrial Ethernet |
3 |
| Anzahl der elektrischen Anschlüsse, an der Schnittstelle 1 / gemäß Industrial Ethernet |
1 |
| Anzahl der elektrischen Anschlüsse, an der Schnittstelle 2 / gemäß Industrial Ethernet |
2 |
| Anzahl der elektrischen Anschlüsse, für Spannungsversorgung |
1 |
| Ausführung des elektrischen Anschlusses, an der Schnittstelle 1 / gemäß Industrial Ethernet |
RJ45-Port |
| Ausführung des elektrischen Anschlusses, an der Schnittstelle 2 / gemäß Industrial Ethernet |
RJ45-Port |
| Ausführung des elektrischen Anschlusses, für Spannungsversorgung |
2-polige steckbare Klemmleiste |
| Ausführung des Wechselmediums, C-PLUG |
Ja |
Übertragungsrate
| Übertragungsrate, an der Schnittstelle 1 |
10 ... 1000 Mbit/s |
| Übertragungsrate, an der Schnittstelle 2 |
10 ... 100 Mbit/s |
Bauform, Maße und Gewichte
| Baugruppenformat |
Kompaktbaugruppe |
| Breite |
80 mm
|
| Höhe |
125 mm
|
| Tiefe |
120 mm
|
| Nettogewicht |
0,45 kg
|
| Befestigungsart, S7-300-Profilschienenmontage |
Ja |
Umgebungsbedingungen
| Umgebungstemperatur, bei senkrechter Installation / während Betrieb |
0 ... 40 °C |
| Umgebungstemperatur, bei waagerechter Installation / während Betrieb |
0 ... 60 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +70 °C |
| Umgebungstemperatur, während Transport |
-40 ... +70 °C |
| relative Luftfeuchte, bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 %
|
| Schutzart IP |
IP20 |
Normen, Spezifikationen, Zulassungen
| Eignungsnachweis / CE-Kennzeichnung |
Ja |
| Eignungsnachweis / UKCA-Kennzeichnung |
Ja |
| Eignungsnachweis / KC-Zulassung |
Ja |
| Eignungsnachweis / Regulatory Compliance Mark (RCM) |
Ja |
| Eignungsnachweis / RoHS-Konformität |
Ja |
| Eignungsnachweis / EAC-Zulassung |
Ja |
Normen, Spezifikationen, Zulassungen / Gefährliche Umgebungen / Überschrift
| Eignungsnachweis / ATEX |
Ja |
| Eignungsnachweis / IECEx |
Ja |
| Eignungsnachweis / ULhazloc-Zulassung |
Ja |
| Eignungsnachweis / CCC / für Ex-Zone gemäß GB Standard |
Ja |
| Eignungsnachweis / FM-Zulassung |
Ja |
Normen, Spezifikationen, Zulassungen / Schiffklassifikation / Überschrift
| Schiffklassifikationsgesellschaft / Polski Rejestr Statkow (PRS) |
Ja |
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| Treibhauspotential [CO2 eq], gesamt |
153,1 kg
|
| Treibhauspotential [CO2 eq], während Herstellung |
26,4 kg
|
| Treibhauspotential [CO2 eq], während Betrieb |
126,16 kg
|
| Treibhauspotential [CO2 eq], nach End of Life |
0,54 kg
|
Es gibt noch keine Bewertungen.
