Produktbeschreibung

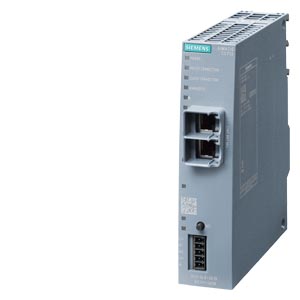

Das Gateway verfügt über zwei RJ45-Ports für Industrial Ethernet mit 10 bis 1000 Mbit/s sowie eine 5-polige Klemmleiste für die Spannungsversorgung. Unterstützt werden MQTT, HTTP, REST-API sowie OPC UA als Server und Client, zudem NTP und Web-based Diagnostic. Der Einbau erfolgt auf 35-mm-DIN-Hutschiene, S7-300- oder S7-1500-Profilschiene oder an der Wand; die Schutzart ist IP20. Das Produkt trägt CE-, UKCA-, cULus- und ATEX-Kennzeichnung sowie weitere Eignungsnachweise.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,3000 kg
|
| Artikelgewicht: |
0,3000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,70 × 3,50 × 14,70 cm |
Technische Daten
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Spannungsart / der Versorgungsspannung |
DC |
| Versorgungsspannung |
24 V
|
| Versorgungsspannung / extern |
10,8 ... 28,8 V |
| Versorgungsspannung / extern / bei DC / Nennwert |
24 V
|
| aufgenommener Strom, aus externer Versorgungsspannung / bei 24 V DC, im Kommunikationsmodus / typisch |
180 mA
|
| Verlustleistung [W] |
4,3 W
|
Produktfunktionen / Cloud Connectivity
| Protokoll / wird unterstützt, Message Queuing Telemetry Transport (MQTT) |
Ja |
| Protokoll / wird unterstützt, Advanced Message Queuing Protocol (AMQP) |
Nein |
| Protokoll / wird unterstützt, HTTP |
Ja |
| Protokoll / wird unterstützt, REST-API |
Ja |
| Produktfunktion / für Cloud Connectivity, Trigger Management |
Ja |
| Produktfunktion / für Cloud Connectivity, Zeitstempelung |
Ja |
| Produkteigenschaft / für Cloud Connectivity / Telegrammspeicher gepuffert |
Ja |
| Anzahl der aktiven Verbindungen / für Cloud Connectivity |
3 |
| Anzahl unterlagerter Devices / maximal |
1 |
| Anzahl der Datenpunkte je Device / maximal |
500 |
Leistungsdaten / S7-Kommunikation
| Anzahl der möglichen Verbindungen / für S7-Kommunikation, maximal |
1 |
Leistungsdaten / als OPC UA Server
| Protokoll / wird unterstützt / OPC UA Server |
Ja |
| Anzahl der möglichen Verbindungen / zu OPC UA Clients / maximal |
10 |
| Anzahl der Variablen (items) / maximal |
1500 |
Leistungsdaten / als OPC UA Client
| Protokoll / wird unterstützt / OPC UA Client |
Ja |
| Anzahl der möglichen Verbindungen / zu OPC UA Server / maximal |
1 |
Produktfunktionen / Diagnose
| Produktfunktion / Web-based Diagnostic |
Ja |
Produktfunktionen / Security
| Betriebsart / Virtual Private Network (VPN) |
Nein |
| Produktfunktion, Passwortschutz für Web-Applikationen |
Ja |
| Produktfunktion, SysLog |
Ja |
Produktfunktionen / Uhrzeit
| Protokoll / wird unterstützt, NTP |
Ja |
| Protokoll / wird unterstützt, NTP (secure) |
Ja |
| Uhrzeitsynchronisation, vom NTP-Server |
Ja |
| Uhrzeitsynchronisation, manuelles Setzen |
Ja |
Ausführung
| Produkttyp-Bezeichnung |
Cloud Connect CC712 |
| Produkt-Markenname |
SIMATIC NET |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK1411-1AC00 |
Schnittstellen
| Anzahl der elektrischen Anschlüsse, an der Schnittstelle 1 / gemäß Industrial Ethernet |
1 |
| Anzahl der elektrischen Anschlüsse, an der Schnittstelle 2 / gemäß Industrial Ethernet |
1 |
| Anzahl der elektrischen Anschlüsse, für Spannungsversorgung |
2 |
| Ausführung des elektrischen Anschlusses, an der Schnittstelle 1 / gemäß Industrial Ethernet |
RJ45-Port |
| Ausführung des elektrischen Anschlusses, an der Schnittstelle 2 / gemäß Industrial Ethernet |
RJ45-Port |
| Ausführung des elektrischen Anschlusses, für Spannungsversorgung |
5-polige Klemmleiste |
| Ausführung des Wechselmediums, CLP |
Ja |
Übertragungsrate
| Übertragungsrate, an der Schnittstelle 1 |
10 ... 1000 Mbit/s |
| Übertragungsrate, an der Schnittstelle 2 |
10 ... 1000 Mbit/s |
Bauform, Maße und Gewichte
| Baugruppenformat |
kompakt |
| Breite |
35 mm
|
| Höhe |
147 mm
|
| Tiefe |
127 mm
|
| Nettogewicht |
0,3 kg
|
| Befestigungsart, 35 mm DIN-Hutschienenmontage |
Ja |
| Befestigungsart, S7-300-Profilschienenmontage |
Ja |
| Befestigungsart, S7-1500-Profilschienenmontage |
Ja |
| Befestigungsart, Wandmontage |
Ja |
Umgebungsbedingungen
| Umgebungstemperatur, bei senkrechter Installation / während Betrieb |
0 ... 40 °C |
| Umgebungstemperatur, bei waagerechter Installation / während Betrieb |
0 ... 60 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +40 °C |
| Umgebungstemperatur, während Transport |
-40 ... +70 °C |
| relative Luftfeuchte, bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 %
|
| Schutzart IP |
IP20 |
Normen, Spezifikationen, Zulassungen
| Eignungsnachweis / CE-Kennzeichnung |
Ja |
| Eignungsnachweis / UKCA-Kennzeichnung |
Ja |
| Eignungsnachweis / cULus-Zulassung |
Ja |
| Eignungsnachweis / KC-Zulassung |
Ja |
| Eignungsnachweis / Regulatory Compliance Mark (RCM) |
Ja |
| Eignungsnachweis / RoHS-Konformität |
Ja |
| Eignungsnachweis / EAC-Zulassung |
Ja |
Normen, Spezifikationen, Zulassungen / Gefährliche Umgebungen / Überschrift
| Eignungsnachweis / ATEX |
Ja |
| Eignungsnachweis / IECEx |
Ja |
| Eignungsnachweis / ULhazloc-Zulassung |
Ja |
| Eignungsnachweis / CCC / für Ex-Zone gemäß GB Standard |
Ja |
| Eignungsnachweis / FM-Zulassung |
Ja |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001423 |
| Produktfamilie |
SIMATIC CloudConnect 7 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
127,00 x 35,00 x 147,00 mm |
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Erfüllt |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
