Produktbeschreibung
Das IE FC TP Trailing Cable GP 4x2 ist eine geschirmte TP-Installationsleitung (SF/UTP) mit Cat6A-Klassifizierung und 8 Adern im AWG-24-Querschnitt. Die Leitung wird in Meterware konfektioniert und dient zum Anschluss an IE FC RJ45 Stecker 4x2. Die Dämpfung liegt bei 10 MHz unter 0,089 dB/m und bei 100 MHz unter 0,287 dB/m. Das Brandverhalten ist flammwidrig nach IEC 60332-1-2, Klasse Eca nach EN 13501-6. Die Leitung ist öl- und mineralölbeständig nach IEC 60811-404 (geprüft 7x24h bei 90 °C). Der Temperaturbereich für den Betrieb liegt zwischen -30 und +70 °C, bei fester Verlegung bis -40 bis +80 °C. Das Trailing Cable
Anwendungsbereiche
eignet sich besonders für flexible Verdrahtung in Schleppkettensystemen an Verpackungsmaschinen und bewegten Anlagenteilen. Ein weiterer typischer Einsatzort ist die schnelle Verdrahtung von dezentralen Steuerknoten in Fertigungszellen mit Industrie-Ethernet-Topologie.
Vorteile gegenüber Alternativen
Im Unterschied zu starren Cat6A-Installationskabeln ermöglicht die SF/UTP-Struktur die sichere Signalübertragung auch unter Bewegungsbedingungen. Die Lieferung erfolgt als Meterware mit einer Mindestbestellmenge von 20 Metern bis maximal 1000 Metern pro Lieferschein. Die Leitung erfüllt die RoHS-Richtlinie seit dem 15.03.2017.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0820 kg
|
| Artikelgewicht: |
0,0820 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,10 × 0,10 × 0,10 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC003249 |
| Produktfamilie |
IE FC TP Cable 4 x 2 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
1,00 x 1,00 x 1,00 mm |
| Nettogewicht |
0,082 kg
|
| Mengeneinheit |
1 Meter |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
20 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.03.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Technische Daten
| Produkttyp-Bezeichnung |
IE FC TP Trailing Cable GP 4X2 (AWG 24, Type C) |
| Produktbeschreibung |
Geschirmte TP-Installationsleitung (8-adrig), Meterware, unkonfektioniert |
| Produkt-Markenname |
SIMATIC NET |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6XV1878-2C |
| Eignung zur Verwendung |
Flexible Leitung für die Schnellmontage, zur Montage in Schleppketten |
| Leitungsbezeichnung |
SF/UTP, 2YH(ST)C11Y 4X2X0.6/1.04-100 LI GN |
| Leitungslänge |
Meterware |
Elektrische Daten
| bei 10 MHz / maximal |
0,089 dB/m |
| bei 100 MHz / maximal |
0,287 dB/m |
| bei 250 MHz / maximal |
0,466 dB/m |
| bei 300 MHz / maximal |
0,514 dB/m |
| bei 500 MHz / maximal |
0,679 dB/m |
| bei 1 MHz ... 100 MHz |
100 ? |
| bei 1 MHz ... 250 MHz |
0,393 dB/m |
| bei 1 MHz ... 300 MHz |
0,381 dB/m |
| bei 1 MHz ... 500 MHz |
0,348 dB/m |
| Kopplungsdämpfung / bei 30 MHz ... 100 MHz / minimal |
80 dB |
| Kopplungswiderstand je Länge / bei 10 MHz |
80 m?/m |
| Schleifenwiderstand je Länge / maximal |
180 m?/m |
| Isolationswiderstandskoeffizient |
5000 G?·m |
| Effektivwert |
80 V
|
| maximal |
80 V
|
| prozentualer NVP-Wert |
69 %
|
Mechanische Daten
| Anzahl der elektrischen Adern |
8 |
| Ausführung des Schirms |

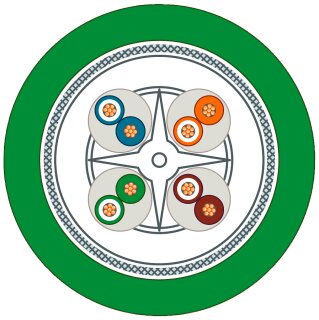

SF/UTP, Überlappte alukaschierte Folie, umhüllt von einem Schirmgeflecht aus verzinnten Kupferdrähten |
| Ausführung des elektrischen Anschlusses / FastConnect |
Ja |
| der AWG24-Ader |
0,51 mm
|
| des Innenleiters |
0,58 mm
|
| der Aderisolierung |
1,04 mm
|
| des Kabelinnenmantels |
6,5 mm
|
| des Kabelmantels |
8 mm
|
| symmetrische Toleranz des Außendurchmessers / des Kabelmantels |
0,2 mm
|
| der Aderisolierung der Datenadern |
weißblau/blau, weißorange/orange, weißgrün/grün, weißbraun/braun |
| bei einmaligem Biegen / minimal zulässig |
32 mm
|
| bei mehrmaligem Biegen / minimal zulässig |
64 mm
|
| bei ständigem Biegen |
120 mm
|
| Anzahl der Biegezyklen |
1000000; Schleppkettentauglich bei einem Biegeradius von 120 mm, einer Geschwindigkeit von 4 m/s und einer Beschleunigung von 4 m/s² |
| Zugbelastung / maximal |
100 N |
| Gewicht je Länge |
102 kg/km |
Umgebungsbedingungen
| während Betrieb |
-30 ... +70 °C |
| während Lagerung |
-40 ... +80 °C |
| während Transport |
-40 ... +80 °C |
| während Montage |
-30 ... +70 °C |
| Anmerkung |
Bei fester Verlegung -40 °C bis 80 °C |
| Brandverhalten |
flammwidrig nach IEC 60332-1-2 |
| Klasse des Brandverhaltens / gemäß EN 13501-6 |
Eca |
| gegen Mineralöl |
Öl beständig nach IEC 60811-404 (7x24h/90°C) |
| gegen Fett |
bedingt widerstandsfähig |
| gegen Wasser |
bedingt widerstandsfähig |
| radiologische Widerstandsfähigkeit / gegen UV-Strahlung |
widerstandsfähig |
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| halogenfrei |
Ja |
| PoE fähig |
Ja |
| PoE+ fähig |
Ja |
| PoE++ fähig |
Ja |
| siliconfrei |
Ja |
| bei 100BaseTX |
100 m
|
| bei 1000BaseT |
100 m
|
| bei 10GBase T |
80 m
|
| bei AC / Ader-Ader |
2000 V
|
| bei AC / Ader-Schirm |
2000 V
|
Normen, Spezifikationen, Zulassungen
| UL -/ETL-Listing / 300 V Rating |
Ja; c(ETL)us CMX, AWM-Style 21329 |
| UL -/ETL-Style / 600 V Rating |
Ja |
| EAC-Zulassung |
Ja |
| CE-Kennzeichnung |
Ja |
| RoHS-Konformität |
Ja |
| ANSI/TIA-EIA 568-B.2 Cat.5e |
Nein |
| IEC 61784-5-2-CP 2/2 (Ethernet/IP) |
Ja |
| Standard für strukturierte Verkabelung |
Cat6A |
| Widerstandsfähigkeit gegen Luftverschmutzung / Konformität gemäß ANSI/ISA-71.04 |
Ja; G3 |
| American Bureau of Shipping Europe Ltd. (ABS) |
Nein |
| Bureau Veritas (BV) |
Nein |
| Det Norske Veritas (DNV) |
Nein |
| Germanischer Lloyd (GL) |
Nein |
| Lloyds Register of Shipping (LRS) |
Nein |
| Nippon Kaiji Kyokai (NK) |
Nein |
| Polski Rejestr Statkow (PRS) |
Nein |
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
