Produktbeschreibung

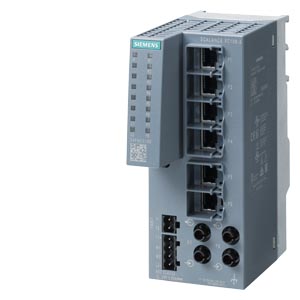

Der SCALANCE XC106-2 ist ein unmanaged Industrial Ethernet Switch der Produktfamilie SCALANCE XC-100 für die dezentralisierte Vernetzung in Schaltschränken und Steuerungsverteilern. Das Gerät bietet sechs 10/100 Mbit/s RJ45-Ports und zwei 100 Mbit/s Multimode-BFOC-Anschlüsse zur Glasfaser-Verdrahtung, was eine hohe Flexibilität bei der Topologie-Planung ermöglicht. Die Betriebstemperatur liegt zwischen -40 und +70 °C, die Lagerfähigkeit bis +85 °C. Das Gehäuse besteht aus glasfaserverstärktem Polycarbonat (PC-GF10) und ist in kompakter Bauform (60 × 147 × 125 mm, 0,5 kg) ausgeführt. Die Montage erfolgt auf 35 mm DIN-Hutschiene, S7-300- oder S7-1500-Profilschiene sowie an der Wand mit entsprechenden Zubehörteilen. Der unmanaged Aufbau ermöglicht Plug-and-Play-Inbetrieb ohne Konfiguration. LEDs zeigen Diagnose- und Fehlerstatus, ein Fehlermeldekontakt mit Reset-Taster ist vorhanden. Die redundante Spannungsversorgung gewährleistet unterbrechungsfreien Betrieb bei Stromausfällen.
Anwendungsbereiche
Typische Anwendungen sind die Sensor-Aktor-Anbindung an dezentrale Steuerungen in Verpackungsmaschinen, die Netzwerk-Integration von Fernbedienstationen über Glasfaser in EMV-kritischen Industriebereichen sowie die Prozessdaten-Weiterleitung in Produktionsanlagen mit räumlich verteilten Automatisierungsknoten.
Vorteile gegenüber Alternativen
Im Unterschied zu managten Switches entfällt hier die Konfigurationszeit, was Inbetriebnahmekosten senkt. Das Gerät erfüllt RoHS-Anforderungen seit 2006 und ist unter ElektroG/WEEE-Verordnung rücknahmepflichtig. Eine Umweltproduktdeklaration ist verfügbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,6350 kg
|
| Artikelgewicht: |
0,6350 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,50 × 8,00 × 14,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000734 |
| Produktfamilie |
SCALANCE XC-100 unmanaged |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
125,00 x 80,00 x 147,00 mm |
| Nettogewicht |
0,635 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) 1,1'-(ethane-1,2-diyl)bis[pentabromobenzene] (DBDPE) 84852-53-9 > 0,1 % (w / w) |
Produkttyp-Bezeichnung
| Produkt-Markenname |
SCALANCE |
| Produkttyp-Bezeichnung |
XC106-2 |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK5106-2BB00-2AC2 |
Übertragungsrate
| Übertragungsrate |
10, 100 Mbit/s |
Schnittstellen / für Kommunikation / integriert
| für Netzkomponenten bzw. Endgeräte |
6; RJ45 |
| für Multimode |
2 |
| Übertragungsverfahren / der optischen Schnittstelle |
100BaseFX |
Schnittstellen / sonstige
| für Meldekontakt |
1 |
| für Spannungsversorgung |
1 |
| bei DC / Nennwert |
24 V
|
| bei DC / maximal |
0,1 A
|
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Produktbestandteil / Anschluss für redundante Spannungsversorgung |
Ja |
| Spannungsart / 1 / der Versorgungsspannung |
DC |
| Versorgungsspannung / 1 / Nennwert |
24 V
|
| Verlustleistung [W] / 1 / Nennwert |
4,8 W
|
| Versorgungsspannung / 1 / Spannungsbereich |
9,6 ... 31,2 |
| aufgenommener Strom / 1 / maximal |
0,4 A
|
| Ausführung des elektrischen Anschlusses / 1 / für Spannungsversorgung |
4-poliger Klemmenblock |
| Produktbestandteil / 1 / Absicherung am Versorgungseingang |
Ja |
| Ausführung der Absicherung / 1 / am Eingang für Versorgungsspannung |
2,5 A / 125 V |
Umgebungsbedingungen
| während Betrieb |
-40 ... +70 °C |
| während Lagerung |
-40 ... +85 °C |
| während Transport |
-40 ... +85 °C |
| bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 %
|
| Schutzart IP |
IP20 |
Bauform, Maße und Gewichte
| Bauform |
kompakt |
| Breite |
60 mm
|
| Höhe |
147 mm
|
| Tiefe |
125 mm
|
| Nettogewicht |
0,5 kg
|
| Material / des Gehäuses |
Polycarbonat (PC-GF10) |
| 35 mm DIN-Hutschienenmontage |
Ja |
| Wandmontage |
Ja |
| S7-300-Profilschienenmontage |
Ja |
| S7-1500-Profilschienenmontage |
Ja |
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| Anzahl automatisch lernbarer MAC-Adressen |
2048 |
Produktfunktionen / Management, Konfiguration, Projektierung
| Multiportmirroring |
Nein |
| CoS |
Ja |
| Switch-managed |
Nein |
| PROFINET Konformitätsklasse |
A |
Produktfunktionen / Redundanz
| Parallel Redundancy Protocol (PRP)/Einsatz im PRP-Netzwerk |
Ja |
| Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA) |
Nein |
Normen, Spezifikationen, Zulassungen
| CE-Kennzeichnung |
Ja |
| EU-Konformitätserklärung EN 61010, IEC 61010-1, UL 61010-1 |
Ja |
| cULus-Zulassung |
Ja |
| KC-Zulassung |
Ja |
| Regulatory Compliance Mark (RCM) |
Ja |
| für EMV-Störaussendung |
EN 61000-6-4 (Class A) |
| für Sicherheit / von CSA und UL |
UL 60950-1, CSA C22.2 Nr. 60950-1 |
Normen, Spezifikationen, Zulassungen / Gefährliche Umgebungen
| ATEX |
Ja |
| UKEX |
Ja |
| IECEx |
Ja |
| ULhazloc-Zulassung |
Ja |
| CCC / für Ex-Zone gemäß GB Standard |
Ja |
| FM-Zulassung |
Ja |
Normen, Spezifikationen, Zulassungen / Sonstige
| RoHS-Konformität |
Ja |
| Widerstandsfähigkeit gegen Luftverschmutzung / Konformität gemäß ANSI/ISA-71.04 |
Ja; G3 |
Normen, Spezifikationen, Zulassungen / Schiffklassifikation
| Eignungsnachweis / Schiffbau-Zulassung / Anmerkung |
Zertifizierungen, die mit 'Nein' gekennzeichnet sind, befinden sich derzeit in der Erneuerung. |
| American Bureau of Shipping Europe Ltd. (ABS) |
Nein |
| Bureau Veritas (BV) |
Nein |
| Chinese Classification Society (CCS) |
Nein |
| Det Norske Veritas (DNV) |
Nein |
| Korean Register of Shipping (KRS) |
Nein |
| Lloyds Register of Shipping (LRS) |
Nein |
| Nippon Kaiji Kyokai (NK) |
Nein |
| Polski Rejestr Statkow (PRS) |
Nein |
| Royal Institution of Naval Architects (RINA) |
Ja |
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| gesamt |
220,3 kg
|
| während Herstellung |
32,08 kg
|
| während Betrieb |
187,75 kg
|
| nach End of Life |
0,48 kg
|
Produktfunktionen / allgemein
| Laserschutzklasse |
LED Class 1 |
| Gewährleistungsdauer |
5 A
|
| Produktfunktion / wird unterstützt / Identification Link |
Ja; gemäß IEC 61406-1:2022 |
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: Industrielle Kommunikation |
https://www.siemens.com/simatic-net |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
| Treibhauspotential [CO2 eq] / während Herstellung |
32.08 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
187.75 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
0.48 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
220.3 kg
|
