Produktbeschreibung

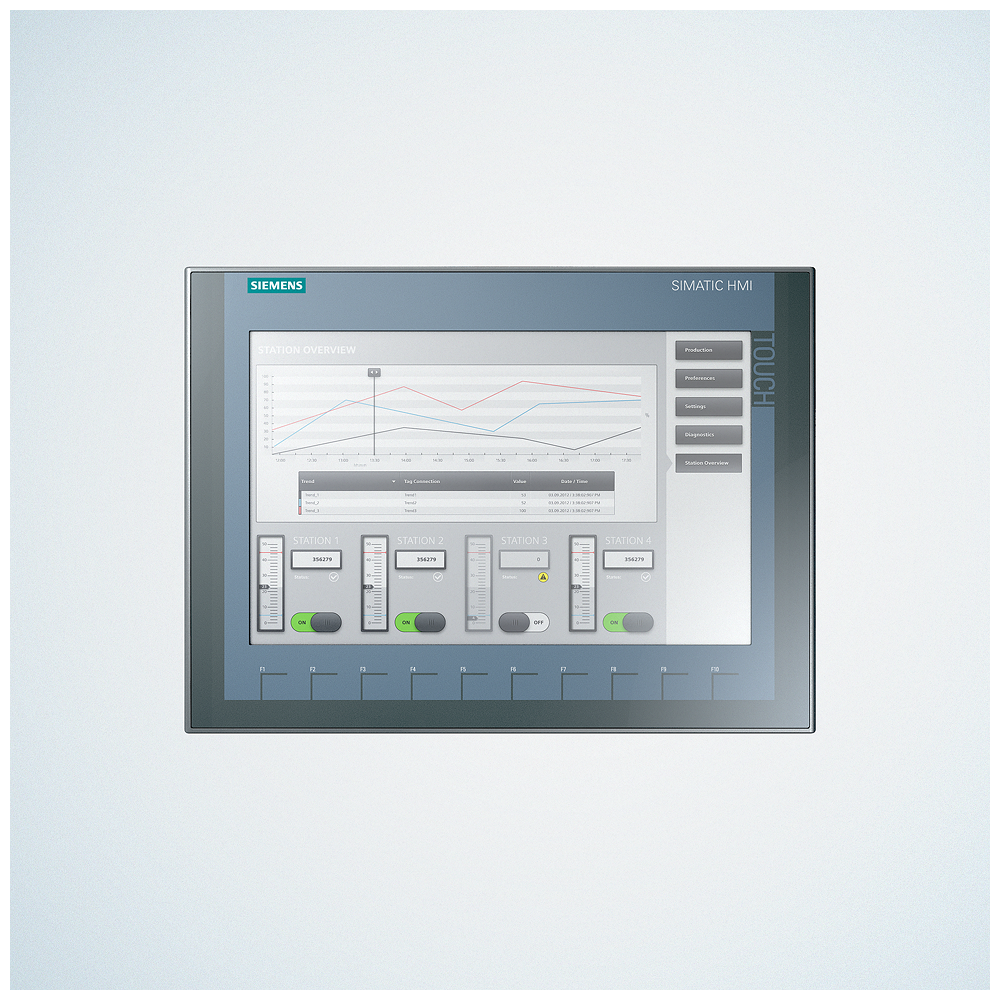

Das SIMATIC HMI KTP1200 Basic DP ist ein Bedien- und Beobachtungspanel der 2. Generation mit 12 Zoll TFT-Widescreen-Display und LED-Hintergrundbeleuchtung. Das Display löst in 1280 × 800 Pixel auf und stellt 65536 Farben dar. Die Hintergrundbeleuchtung hat eine MTBF von 20000 Stunden bei 25 °C und ist stufenlos dimmbar. Das Panel kombiniert Tasten- mit Touchbedienung: zehn Funktionstasten sowie numerische Tastatur und On-Screen Keyboard ermöglichen flexible Bedienkonzepte. Die PROFIBUS-Schnittstelle verbindet das Panel direkt mit SPS-Systemen und dezentralen Feldgeräten. Die Gehäusefrontmaße betragen 330 × 245 mm bei einer Einbautiefe von 54,9 mm, wodurch sich das Panel in Standard-Schaltschränke integriert. Die Projektierung erfolgt ab WinCC Basic V13 oder STEP 7 Basic V13. Das Panel ist für den Inneneinsatz ausgelegt und erfüllt RoHS und die Rücknahmepflicht nach 2012/19/EU.
Anwendungsbereiche
Typische Einsatzfelder sind die Maschinenüberwachung in Verpackungsmaschinen, die Prozessvisualisierung in Förderanlagen sowie die Betriebsmittelkontrolle in Fabrikationsstraßen. Das Gerät kann als Standalone-Lösung oder integriert in komplexe MSR-Strukturen mit Datenaustausch über PROFIBUS eingesetzt werden.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Tastenpaneln bietet die Kombination aus Touchscreen und Funktionstasten eine höhere Bedienflexibilität für Anlagenbediener.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,0500 kg
|
| Artikelgewicht: |
2,0500 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
39,80 × 29,90 × 9,10 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001412 |
| Produktfamilie |
Standardgeräte 2nd Generation |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
39,8 x 29,9 x 9,1 cm |
| Nettogewicht |
2,05 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 05.09.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
KTP1200 Basic color DP |
Display
| Ausführung des Displays |
TFT-Widescreen-Display, LED-Hintergrundbeleuchtung |
| Bildschirmdiagonale |
12 in |
| Displaybreite |
261,1 mm
|
| Displayhöhe |
163,2 mm
|
| Anzahl Farben |
65 536 |
Auflösung (Pixel)
| horizontale Bildauflösung |
1 280 pixel |
| vertikale Bildauflösung |
800 pixel |
Hintergrundbeleuchtung
| MTBF Hintergrundbeleuchtung (bei 25 °C) |
20 000 h |
| Hintergrundbeleuchtung dimmbar |
Ja |
Tastatur
| — Anzahl Funktionstasten |
10 |
| — Anzahl Funktionstasten mit LEDs |
0 |
| Tasten mit LED |
Nein |
| Systemtasten |
Nein |
| numerische Tastatur |
Ja; Onscreen Keyboard |
| alphanumerische Tastatur |
Ja; Onscreen Keyboard |
Touchbedienung
| Ausführung als Touch-Screen |
Ja; analog-resistiv |
Aufbauart/Montage
| Einbaulage |
senkrecht |
| Hochkanteinbau (Porträtformat) möglich |
Ja |
| Quereinbau (Landscapeformat) möglich |
Ja |
| maximal zulässiger Neigungswinkel ohne Fremdbelüftung |
35° |
Versorgungsspannung
| Spannungsart der Versorgungsspannung |
DC |
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
Eingangsstrom
| Stromaufnahme (Nennwert) |
550 mA
|
| Einschaltstromstoß I²t |
0,2 A²·s |
Leistung
| aufgenommene Wirkleistung, typ. |
13,2 W
|
Prozessor
Speicher
| Flash |
Ja |
| RAM |
Ja |
| nutzbarer Speicher für Anwenderdaten |
10 Mbyte |
Ausgabeart
| Summer |
Ja |
| Lautsprecher |
Nein |
Uhr
| Hardware-Uhr (Echtzeituhr) |
Ja |
| Software-Uhr |
Ja |
| gepuffert |
Ja; Pufferdauer typisch 6 Wochen |
| synchronisierbar |
Ja |
Schnittstellen
| Anzahl Schnittstellen Industrial Ethernet |
0 |
| Anzahl Schnittstellen RS 485 |
1 |
| Anzahl Schnittstellen RS 422 |
1; Gemeinsam mit RS 485 |
| Anzahl Schnittstellen RS 232 |
0; mit optionalem Adapter |
| Anzahl Schnittstellen USB |
1; bis max. 16 GB |
| Anzahl Schnittstellen 20 mA (TTY) |
0 |
| Anzahl Schnittstellen parallel |
0 |
| Anzahl Schnittstellen sonstige |
0 |
| Anzahl SD-Card-Slots |
0 |
| mit SW-Schnittstellen |
Nein |
Industrial Ethernet
| Industrial Ethernet Status-LED |
0 |
Protokolle
| PROFINET |
Nein |
| PROFINET IO |
Nein |
| IRT |
Nein |
| PROFIBUS |
Ja |
| EtherNet/IP |
Nein |
| MPI |
Ja |
Protokolle (Ethernet)
| TCP/IP |
Nein |
| DHCP |
Nein |
| SNMP |
Nein |
| DCP |
Nein |
| LLDP |
Nein |
WEB-Eigenschaften
Medienredundanz
Weitere Protokolle
| CAN |
Nein |
| MODBUS |
Ja; Modicon (MODBUS RTU) |
Diagnosen
| Diagnoseinformation auslesbar |
Nein |
Emission von Funkstörungen nach EN 55 011
| Grenzwertklasse A, für den Einsatz im Industriebereich |
Ja |
| Grenzwertklasse B, für den Einsatz in Wohngebieten |
Nein |
Schutzart und Schutzklasse
| IP (frontseitig) |
IP65 |
| IP (rückseitig) |
IP20 |
| Enclosure Type 4 frontseitig |
Ja |
| Enclosure Type 4x frontseitig |
Ja |
Normen, Zulassungen, Zertifikate
| CE-Kennzeichen |
Ja |
| cULus |
Ja |
| RCM (ehemals C-TICK) |
Ja |
| KC-Zulassung |
Ja |
Einsatz im explosionsgefährdeten Bereich
| ATEX Zone 2 |
Nein |
| ATEX Zone 22 |
Nein |
| IECEx Zone 2 |
Nein |
| IECEx Zone 22 |
Nein |
| cULus Class I Zone 1 |
Nein |
| cULus Class I Zone 2, Division 2 |
Nein |
| FM Class I Division 2 |
Nein |
Schiffbau-Zulassung
| Germanischer Lloyd (GL) |
Ja |
| American Bureau of Shipping (ABS) |
Ja |
| Bureau Veritas (BV) |
Ja |
| Det Norske Veritas (DNV) |
Ja |
| Lloyds Register of Shipping (LRS) |
Ja |
| Nippon Kaiji Kyokai (Class NK) |
Ja |
| Polski Rejestr Statkow (PRS) |
Nein |
| Chinese Classification Society (CCS) |
Nein |
Umgebungsbedingungen
| geeignet für Inneneinsatz |
Ja |
| geeignet für Außeneinsatz |
Nein |
Betrieb (senkrechter Einbau, Landscapeformat)
| — bei senkrechter Einbaulage, min. |
0 °C |
| — bei senkrechter Einbaulage, max. |
50 °C |
Betrieb (maximaler Neigungswinkel, Landscapeformat)
| — bei maximalem Neigungswinkel, min. |
0 °C |
| — bei maximalem Neigungswinkel, max. |
40 °C |
Betrieb (senkrechter Einbau, Porträtformat)
| — bei senkrechter Einbaulage, min. |
0 °C |
| — bei senkrechter Einbaulage, max. |
40 °C |
Betrieb (maximaler Neigungswinkel, Porträtformat)
| — bei maximalem Neigungswinkel, min. |
0 °C |
| — bei maximalem Neigungswinkel, max. |
35 °C |
Umgebungstemperatur bei Lagerung/Transport
Relative Luftfeuchte
| Betrieb, max. |
90 %; keine Betauung |
Betriebssysteme
vorinstalliertes Betriebssystem
Projektierung
| Meldungsanzeige |
Ja |
| Meldesystem (inkl. Puffer und Quittierung) |
Ja |
| Prozesswertdarstellung (Ausgabe) |
Ja |
| Prozesswertvorgabe (Eingabe) möglich |
Ja |
| Rezeptverwaltung |
Ja |
Projektierungs-Software
| STEP 7 Basic (TIA Portal) |
Ja; über integriertes WinCC Basic (TIA Portal) |
| STEP 7 Professional (TIA Portal) |
Ja; über integriertes WinCC Basic (TIA Portal) |
| WinCC flexible Compact |
Nein |
| WinCC flexible Standard |
Nein |
| WinCC flexible Advanced |
Nein |
| WinCC Basic (TIA Portal) |
Ja |
| WinCC Comfort (TIA Portal) |
Ja |
| WinCC Advanced (TIA Portal) |
Ja |
| WinCC Professional (TIA Portal) |
Ja |
Onlinesprachen
| Anzahl der Online/Runtime-Sprachen |
10 |
Projektsprachen
Funktionalität unter WinCC (TIA Portal)
| Bibliotheken |
Ja |
| Web Browser |
Nein |
| SIMATIC WinCC Sm@rtServer |
Nein |
| Visual Basic Scripts |
Nein |
| Aufgabenplaner |
Ja |
| zeitgesteuert |
Nein |
| aufgabengesteuert |
Ja |
| Hilfesystem |
Ja |
| Anzahl Zeichen pro Infotext |
500 |
Meldesystem
| Anzahl Meldeklassen |
32 |
| — Anzahl Bit-Meldungen |
1 000 |
| — Anzahl Analog-Meldungen |
25 |
| S7 Meldenummerverfahren |
Nein |
| Systemmeldungen HMI |
Ja |
| Systemmeldungen weitere (SIMATIC S7, SINUMERIK, SIMOTION, ...) |
Ja; Systemmeldepuffer der SIMATIC S7-1200 und S7-1500 |
| Anzahl Zeichen pro Meldung |
80 |
| Anzahl Prozesswerte pro Meldung |
8 |
| Quittiergruppen |
Ja |
| Meldeindikator |
Ja |
| — Anzahl Einträge |
256 |
| — Umlaufpuffer |
Ja |
| — remanent |
Ja |
| — wartungsfrei |
Ja |
Rezeptverwaltung
| Anzahl Rezepturen |
50 |
| Datensätze pro Rezeptur |
100 |
| Einträge pro Datensatz |
100 |
| Größe interner Rezepturspeicher |
256 kbyte |
| Rezepturspeicher erweiterbar |
Nein |
Variablen
| Anzahl Variablen pro Gerät |
800 |
| Anzahl Variablen pro Bild |
100 |
| Grenzwerte |
Ja |
| Multiplexen |
Ja |
| Strukturen |
Nein |
| Arrays |
Ja |
Bilder
| Anzahl projektierbarer Bilder |
250 |
| Vorlagen |
Ja |
| Globales Bild |
Ja |
| Pop-up Bilder |
Nein |
| Slide-in Bilder |
Nein |
| Bildanwahl über SPS |
Ja |
| Übergabe Bildnummer an SPS |
Ja |
Bildobjekte
| Anzahl Objekte pro Bild |
100 |
| Textfelder |
Ja |
| E/A Felder |
Ja |
| Grafische E/A Felder (Grafikliste) |
Ja |
| Symbolische E/A Felder (Textliste) |
Ja |
| Datum/Uhrzeit Felder |
Ja |
| Schalter |
Ja |
| Schaltflächen |
Ja |
| Grafikanzeige |
Ja |
| Ikons |
Ja |
| geometrische Objekte |
Ja |
Komplexe Bildobjekte
| Anzahl komplexe Objekte pro Bild |
10 |
| Meldeanzeige |
Ja |
| Kurvenanzeige |
Ja |
| Benutzeranzeige |
Ja |
| Status/Steuern |
Nein |
| Sm@rtClient Anzeige |
Nein |
| Rezepturanzeige |
Ja |
| f(x)-Kurvenanzeige |
Nein |
| System-Diagnoseanzeige |
Ja; Systemmeldepuffer der SIMATIC S7-1200 und S7-1500 |
| Media Player |
Nein |
| HTML Browser |
Nein |
| PDF Anzeige |
Nein |
| IP Kamera Anzeige |
Nein |
| Balken |
Ja |
| Schieberegler |
Nein |
| Zeigerinstrumente |
Nein |
| Analog-/Digitaluhr |
Nein |
Listen
| Anzahl Textlisten pro Projekt |
300 |
| Anzahl Einträge pro Textliste |
100 |
| Anzahl Grafiklisten pro Projekt |
100 |
| Anzahl Einträge pro Grafikliste |
100 |
Archivierung
| Anzahl Archive pro Gerät |
2; ein Meldungs- und ein Prozesswertarchiv |
| Anzahl Einträge pro Archiv |
10 000 |
| Meldearchiv |
Ja |
| Prozesswertarchiv |
Ja |
| — Folgearchiv |
Ja |
| — Umlaufarchiv |
Ja |
| — Speicherkarte |
Nein |
| — USB-Speicher |
Ja |
| — Ethernet |
Nein |
| — CSV |
Nein |
| — TXT |
Ja |
| — RDB |
Nein |
Security
| Anzahl Benutzergruppen |
50 |
| Anzahl Benutzerrechte |
32 |
| Anzahl Benutzer |
50 |
| Passwort-Export/Import |
Ja |
| SIMATIC Logon |
Nein |
Zeichensätze
| — US-Amerikanisch (Englisch) |
Ja |
Transfer (Upload/Download)
| MPI/PROFIBUS DP |
Ja |
| USB |
Nein |
| Ethernet |
Nein |
| mittels externem Speichermedium |
Ja |
Prozesskopplung
| S7-1200 |
Ja |
| S7-1500 |
Ja |
| S7-200 |
Ja |
| S7-300/400 |
Ja |
| LOGO! |
Ja |
| WinAC |
Ja |
| SINUMERIK |
Ja; kein Zugriff auf NCK Daten |
| SIMOTION |
Ja |
| Allen Bradley (EtherNet/IP) |
Nein |
| Allen Bradley (DF1) |
Ja |
| Mitsubishi (MC TCP/IP) |
Nein |
| Mitsubishi (FX) |
Ja |
| OMRON (FINS TCP) |
Nein |
| OMRON (Host Link) |
Ja |
| Modicon (Modbus TCP/IP) |
Nein |
| Modicon (Modbus RTU) |
Ja |
Servicetools/Projektierungshilfsmittel
| Backup/Restore manuell |
Ja |
| Backup/Restore automatisch |
Nein |
| Simulation |
Ja |
| Geräteumschaltung |
Ja |
Peripherie/Optionen
| Drucker |
Nein |
| SIMATIC HMI MM-Speicherkarte: Multi Media Card |
Nein |
| SIMATIC HMI SD-Speicherkarte: Secure Digital Memory Card |
Nein |
| SIMATIC HMI CF-Speicherkarte: Compact Flash Card |
Nein |
| USB-Speicher |
Ja |
| SIMATIC IPC USB-Flashdrive (USB-Stick) |
Ja |
| SIMATIC HMI USB-Speicherstick (USB-Stick) |
Ja |
Mechanik/Material
| Kunststoff |
Ja |
| Aluminium |
Nein |
| Edelstahl |
Nein |
Maße
| Breite der Gehäusefront |
330 mm
|
| Höhe der Gehäusefront |
245 mm
|
| Einbauausschnitt, Breite |
310 mm
|
| Einbauausschnitt, Höhe |
221 mm
|
| Einbautiefe |
54,9 mm
|
Gewichte
| Gewicht (ohne Verpackung) |
1 710 g |
| Gewicht (mit Verpackung) |
2,2 kg
|
Es gibt noch keine Bewertungen.
