Produktbeschreibung

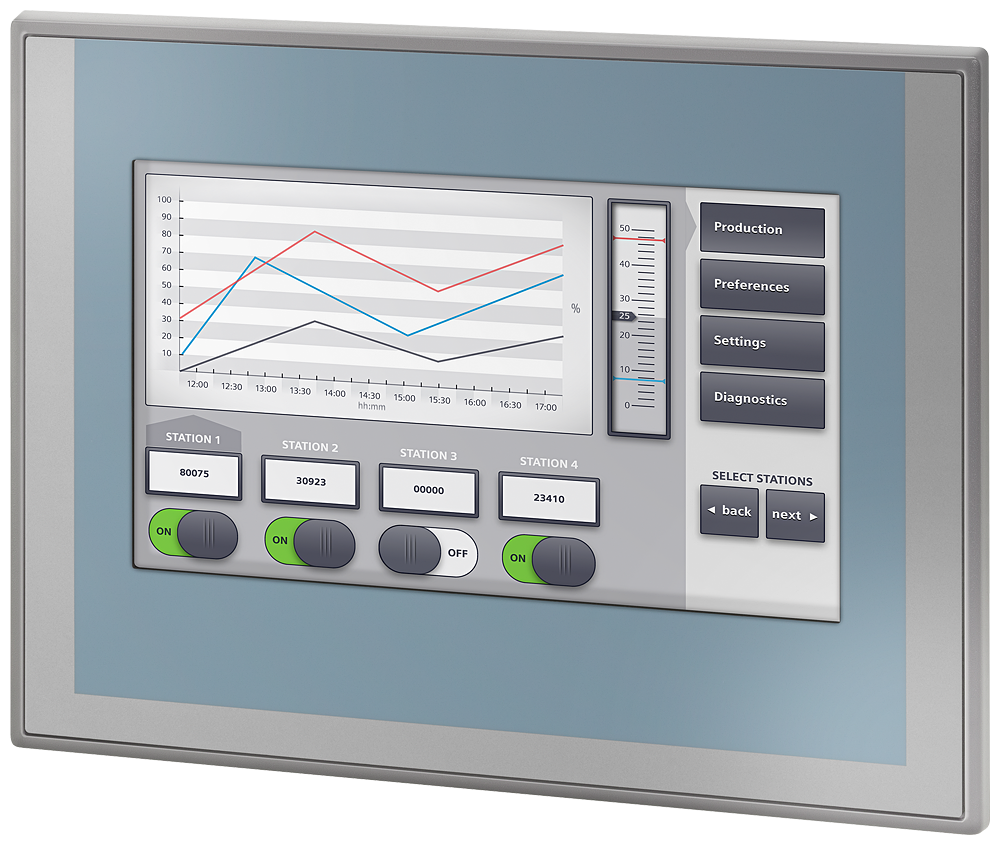

Das Basic Panel TP700 Basic Keyless besitzt ein 7-Zoll-TFT-Widescreen-Display mit LED-Hintergrundbeleuchtung, 800 × 480 Pixel und 65 536 Farben. Die Bedienung erfolgt über einen analog-resistiven Touchscreen, Eingaben laufen über Onscreen Keyboard. Es verfügt über eine Industrial-Ethernet-Schnittstelle und eine USB-Schnittstelle, die Versorgung beträgt 24 V DC bei einem zulässigen Bereich von 19,2 V bis 28,8 V. Projektiert wird es über WinCC Basic (TIA Portal).
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,9610 kg
|
| Artikelgewicht: |
0,9610 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
26,20 × 18,90 × 6,80 cm |
Technische Daten
Versorgungsspannung
| Spannungsart der Versorgungsspannung |
DC |
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
Leistung
| aufgenommene Wirkleistung, typ. |
5,5 W
|
Schnittstellen
| Anzahl Schnittstellen Industrial Ethernet |
1 |
| Anzahl Schnittstellen RS 485 |
0 |
| Anzahl Schnittstellen RS 422 |
0 |
| Anzahl Schnittstellen RS 232 |
0 |
| Anzahl Schnittstellen USB |
1; bis max. 16 GB |
| Anzahl Schnittstellen 20 mA (TTY) |
0 |
| Anzahl Schnittstellen parallel |
0 |
| Anzahl Schnittstellen sonstige |
0 |
| Anzahl SD-Card-Slots |
0 |
| mit SW-Schnittstellen |
Nein |
Mechanik/Material
| Material des Gehäuses (frontseitig), Kunststoff |
Ja |
| Material des Gehäuses (frontseitig), Aluminium |
Nein |
| Material des Gehäuses (frontseitig), Edelstahl |
Nein |
Display
| Ausführung des Displays |
TFT-Widescreen-Display, LED-Hintergrundbeleuchtung |
| Bildschirmdiagonale |
7 in |
| Displaybreite |
154,1 mm
|
| Displayhöhe |
85,9 mm
|
| Anzahl Farben |
65 536 |
Auflösung (Pixel)
| horizontale Bildauflösung |
800 pixel |
| vertikale Bildauflösung |
480 pixel |
Hintergrundbeleuchtung
| MTBF Hintergrundbeleuchtung (bei 25 °C) |
20 000 h |
| Hintergrundbeleuchtung dimmbar |
Ja |
Tastatur
| Funktionstasten |
Nein |
| Funktionstasten, Anzahl Funktionstasten |
0 |
| Funktionstasten, Anzahl Funktionstasten mit LEDs |
0 |
| Tasten mit LED |
Nein |
| Systemtasten |
Nein |
| numerische Tastatur |
Ja; Onscreen Keyboard |
| alphanumerische Tastatur |
Ja; Onscreen Keyboard |
Touchbedienung
| Ausführung als Touch-Screen |
Ja; analog-resistiv |
Aufbauart/Montage
| Einbaulage |
waagerecht, senkrecht |
| Hochkanteinbau (Porträtformat) möglich |
Ja |
| Quereinbau (Landscapeformat) möglich |
Ja |
| maximal zulässiger Neigungswinkel ohne Fremdbelüftung |
35° |
Eingangsstrom
| Stromaufnahme (Nennwert) |
230 mA
|
| Einschaltstromstoß I²t |
0,2 A²·s |
Prozessor
Speicher
| Flash |
Ja |
| RAM |
Ja |
| nutzbarer Speicher für Anwenderdaten |
10 Mbyte |
Ausgabeart
| Akustik, Summer |
Ja |
| Akustik, Lautsprecher |
Nein |
Uhr
| Hardware-Uhr (Echtzeituhr) |
Ja |
| Software-Uhr |
Ja |
| gepuffert |
Ja; Pufferdauer typisch 6 Wochen |
| synchronisierbar |
Ja |
Industrial Ethernet
| Industrial Ethernet Status-LED |
2 |
Protokolle
| PROFINET |
Ja |
| PROFINET IO |
Nein |
| IRT |
Nein |
| PROFIBUS |
Nein |
| EtherNet/IP |
Ja |
| MPI |
Nein |
Protokolle (Ethernet)
| TCP/IP |
Ja |
| DHCP |
Ja |
| SNMP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
WEB-Eigenschaften
Medienredundanz
Weitere Protokolle
| CAN |
Nein |
| MODBUS |
Ja; Modicon (MODBUS TCP/IP) |
Diagnosen
| Diagnoseinformation auslesbar |
Nein |
Emission von Funkstörungen nach EN 55 011
| Grenzwertklasse A, für den Einsatz im Industriebereich |
Ja |
| Grenzwertklasse B, für den Einsatz in Wohngebieten |
Nein |
Einsatz im explosionsgefährdeten Bereich
| ATEX Zone 2 |
Nein |
| ATEX Zone 22 |
Nein |
| IECEx Zone 2 |
Nein |
| IECEx Zone 22 |
Nein |
| cULus Class I Zone 1 |
Nein |
| cULus Class I Zone 2, Division 2 |
Nein |
| FM Class I Division 2 |
Nein |
Schiffbau-Zulassung
| Germanischer Lloyd (GL) |
Ja |
| American Bureau of Shipping (ABS) |
Ja |
| Bureau Veritas (BV) |
Ja |
| Det Norske Veritas (DNV) |
Ja |
| Lloyds Register of Shipping (LRS) |
Ja |
| Nippon Kaiji Kyokai (Class NK) |
Ja |
| Polski Rejestr Statkow (PRS) |
Nein |
Betrieb (senkrechter Einbau, Landscapeformat)
| bei senkrechter Einbaulage, min. |
0 °C |
| bei senkrechter Einbaulage, max. |
50 °C |
Betrieb (maximaler Neigungswinkel, Landscapeformat)
| bei maximalem Neigungswinkel, min. |
0 °C |
| bei maximalem Neigungswinkel, max. |
40 °C |
Betrieb (senkrechter Einbau, Porträtformat)
| bei senkrechter Einbaulage, max. |
40 °C |
Betrieb (maximaler Neigungswinkel, Porträtformat)
| bei maximalem Neigungswinkel, max. |
35 °C |
Relative Luftfeuchte
| Betrieb, max. |
90 %; keine Betauung |
Betriebssysteme
vorinstalliertes Betriebssystem
Projektierung
| Meldungsanzeige |
Ja |
| Meldesystem (inkl. Puffer und Quittierung) |
Ja |
| Prozesswertdarstellung (Ausgabe) |
Ja |
| Prozesswertvorgabe (Eingabe) möglich |
Ja |
| Rezeptverwaltung |
Ja |
Projektierungs-Software
| STEP 7 Basic (TIA Portal) |
Ja; über integriertes WinCC Basic (TIA Portal) |
| STEP 7 Professional (TIA Portal) |
Ja; über integriertes WinCC Basic (TIA Portal) |
| WinCC flexible Compact |
Nein |
| WinCC flexible Standard |
Nein |
| WinCC flexible Advanced |
Nein |
| WinCC Basic (TIA Portal) |
Ja |
| WinCC Comfort (TIA Portal) |
Ja |
| WinCC Advanced (TIA Portal) |
Ja |
| WinCC Professional (TIA Portal) |
Ja |
Onlinesprachen
| Anzahl der Online/Runtime-Sprachen |
10 |
Projektsprachen
Funktionalität unter WinCC (TIA Portal)
| Bibliotheken |
Ja |
| Applikationen/Optionen, Web Browser |
Ja |
| Visual Basic Scripts |
Nein |
| Aufgabenplaner |
Ja |
| Aufgabenplaner, zeitgesteuert |
Nein |
| Aufgabenplaner, aufgabengesteuert |
Ja |
| Hilfesystem |
Ja |
| Hilfesystem, Anzahl Zeichen pro Infotext |
500 |
Meldesystem
| Anzahl Meldeklassen |
32 |
| Bit-Meldungen, Anzahl Bit-Meldungen |
1 000 |
| Analog-Meldungen, Anzahl Analog-Meldungen |
25 |
| S7 Meldenummerverfahren |
Nein |
| Systemmeldungen HMI |
Ja |
| Systemmeldungen weitere (SIMATIC S7, SINUMERIK, SIMOTION, ...) |
Ja; Systemmeldepuffer der SIMATIC S7-1200 und S7-1500 |
| Anzahl Zeichen pro Meldung |
80 |
| Anzahl Prozesswerte pro Meldung |
8 |
| Quittiergruppen |
Ja |
| Meldeindikator |
Ja |
| Meldepuffer, Anzahl Einträge |
256 |
| Meldepuffer, Umlaufpuffer |
Ja |
| Meldepuffer, remanent |
Ja |
| Meldepuffer, wartungsfrei |
Ja |
Rezeptverwaltung
| Anzahl Rezepturen |
50 |
| Datensätze pro Rezeptur |
100 |
| Einträge pro Datensatz |
100 |
| Größe interner Rezepturspeicher |
256 kbyte |
| Rezepturspeicher erweiterbar |
Nein |
Variablen
| Anzahl Variablen pro Gerät |
800 |
| Anzahl Variablen pro Bild |
100 |
| Grenzwerte |
Ja |
| Multiplexen |
Ja |
| Strukturen |
Nein |
| Arrays |
Ja |
Bilder
| Anzahl projektierbarer Bilder |
250 |
| Vorlagen |
Ja |
| Globales Bild |
Ja |
| Pop-up Bilder |
Nein |
| Slide-in Bilder |
Nein |
| Bildanwahl über SPS |
Ja |
| Übergabe Bildnummer an SPS |
Ja |
Bildobjekte
| Anzahl Objekte pro Bild |
100 |
| Textfelder |
Ja |
| E/A Felder |
Ja |
| Grafische E/A Felder (Grafikliste) |
Ja |
| Symbolische E/A Felder (Textliste) |
Ja |
| Datum/Uhrzeit Felder |
Ja |
| Schalter |
Ja |
| Schaltflächen |
Ja |
| Grafikanzeige |
Ja |
| Ikons |
Ja |
| geometrische Objekte |
Ja |
Komplexe Bildobjekte
| Anzahl komplexe Objekte pro Bild |
10 |
| Meldeanzeige |
Ja |
| Kurvenanzeige |
Ja |
| Benutzeranzeige |
Ja |
| Status/Steuern |
Nein |
| Sm@rtClient Anzeige |
Nein |
| Rezepturanzeige |
Ja |
| f(x)-Kurvenanzeige |
Nein |
| System-Diagnoseanzeige |
Ja; Systemmeldepuffer der SIMATIC S7-1200 und S7-1500 |
| Media Player |
Nein |
| HTML Browser |
Ja |
| PDF Anzeige |
Nein |
| IP Kamera Anzeige |
Nein |
| Balken |
Ja |
| Schieberegler |
Nein |
| Zeigerinstrumente |
Nein |
| Analog-/Digitaluhr |
Nein |
Listen
| Anzahl Textlisten pro Projekt |
300 |
| Anzahl Einträge pro Textliste |
100 |
| Anzahl Grafiklisten pro Projekt |
100 |
| Anzahl Einträge pro Grafikliste |
100 |
Archivierung
| Anzahl Archive pro Gerät |
2 |
| Anzahl Einträge pro Archiv |
10 000 |
| Meldearchiv |
Ja |
| Prozesswertarchiv |
Ja |
| Archivierungsmethoden, Folgearchiv |
Ja |
| Archivierungsmethoden, Umlaufarchiv |
Ja |
| Speicherort, Speicherkarte |
Nein |
| Speicherort, USB-Speicher |
Ja |
| Speicherort, Ethernet |
Nein |
| Datenablageformat, CSV |
Nein |
| Datenablageformat, TXT |
Ja |
| Datenablageformat, RDB |
Nein |
Security
| Anzahl Benutzergruppen |
50 |
| Anzahl Benutzerrechte |
32 |
| Anzahl Benutzer |
50 |
| Passwort-Export/Import |
Ja |
| SIMATIC Logon |
Nein |
Zeichensätze
| Tastatur, US-Amerikanisch (Englisch) |
Ja |
Transfer (Upload/Download)
| MPI/PROFIBUS DP |
Nein |
| USB |
Nein |
| Ethernet |
Ja |
| mittels externem Speichermedium |
Nein |
Prozesskopplung
| S7-1200 |
Ja |
| S7-1500 |
Ja |
| S7-200 |
Ja |
| S7-300/400 |
Ja |
| LOGO! |
Ja |
| WinAC |
Ja |
| SINUMERIK |
Ja; kein Zugriff auf NCK Daten |
| SIMOTION |
Ja |
| Allen Bradley (EtherNet/IP) |
Ja |
| Allen Bradley (DF1) |
Nein |
| Mitsubishi (MC TCP/IP) |
Ja |
| Mitsubishi (FX) |
Nein |
| OMRON (FINS TCP) |
Nein |
| OMRON (Host Link) |
Nein |
| Modicon (Modbus TCP/IP) |
Ja |
| Modicon (Modbus RTU) |
Nein |
Servicetools/Projektierungshilfsmittel
| Backup/Restore manuell |
Ja |
| Backup/Restore automatisch |
Nein |
| Simulation |
Ja |
| Geräteumschaltung |
Ja |
Peripherie/Optionen
| Drucker |
Nein |
| SIMATIC HMI MM-Speicherkarte: Multi Media Card |
Nein |
| SIMATIC HMI SD-Speicherkarte: Secure Digital Memory Card |
Nein |
| SIMATIC HMI CF-Speicherkarte: Compact Flash Card |
Nein |
| USB-Speicher |
Ja |
| SIMATIC IPC USB-Flashdrive (USB-Stick) |
Ja |
| SIMATIC HMI USB-Speicherstick (USB-Stick) |
Ja |
Maße
| Breite der Gehäusefront |
214 mm
|
| Höhe der Gehäusefront |
158 mm
|
| Einbauausschnitt, Breite |
197 mm
|
| Einbauausschnitt, Höhe |
141 mm
|
| Einbautiefe |
39 mm
|
Gewichte
| Gewicht (ohne Verpackung) |
780 g
|
Schutzart und Schutzklasse
| IP (frontseitig) |
IP65 |
| IP (rückseitig) |
IP20 |
| NEMA (frontseitig), Enclosure Type 4 frontseitig |
Ja |
| NEMA (frontseitig), Enclosure Type 4x frontseitig |
Ja |
Umgebungstemperatur bei Lagerung/Transport
Normen, Zulassungen, Zertifikate
| CE-Kennzeichen |
Ja |
| cULus |
Ja |
| RCM (ehemals C-TICK) |
Ja |
| KC-Zulassung |
Ja |
Allgemeine Informationen
| Produkttyp-Bezeichnung |
TP700 Basic Keyless |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001412 |
| Produktfamilie |
Standardgeräte 2nd Generation |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99H |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
26,2 x 18,9 x 6,8 cm |
| Nettogewicht |
0,961 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 09.12.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w) |
Es gibt noch keine Bewertungen.
