Produktbeschreibung

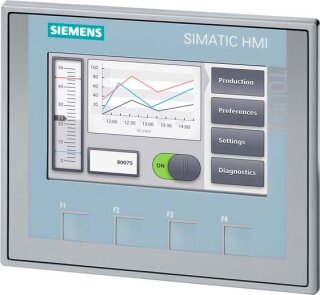

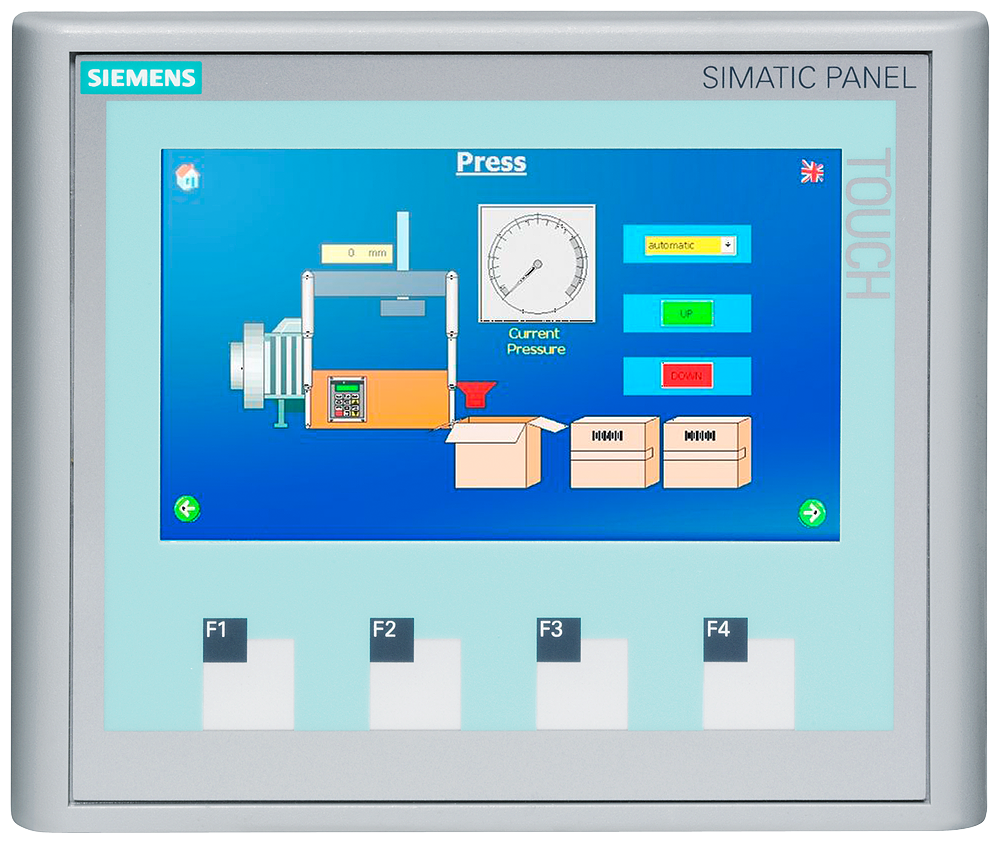

Das Bediengerät besitzt ein 4,3-Zoll-TFT-Widescreen-Display mit 65 536 Farben, LED-Hintergrundbeleuchtung und analog-resistivem Touch-Screen. Versorgt wird es mit 24 V DC im Bereich von 19,2 V bis 28,8 V bei einer typischen Wirkleistung von 3 W. Die Anlage kann über eine Industrial-Ethernet-Schnittstelle mit PROFINET angebunden werden; zusätzlich ist ein USB-Anschluss für Speichermedien bis 16 GB vorhanden. Das Gerät ist mit Conformal Coating ausgeführt und für Umgebungstemperaturen von -20 bis +60 °C bei senkrechtem Einbau ausgelegt.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,4590 kg
|
| Artikelgewicht: |
0,4590 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
19,80 × 12,80 × 5,10 cm |
Technische Daten
Versorgungsspannung
| Spannungsart der Versorgungsspannung |
DC |
| Nennwert (DC) |
24 V
|
| zulässiger Bereich, untere Grenze (DC) |
19,2 V
|
| zulässiger Bereich, obere Grenze (DC) |
28,8 V
|
Leistung
| aufgenommene Wirkleistung, typ. |
3 W
|
Schnittstellen
| Anzahl Schnittstellen Industrial Ethernet |
1 |
| Anzahl Schnittstellen RS 485 |
0 |
| Anzahl Schnittstellen RS 422 |
0 |
| Anzahl Schnittstellen RS 232 |
0 |
| Anzahl Schnittstellen USB |
1; bis max. 16 GB |
| Anzahl Schnittstellen 20 mA (TTY) |
0 |
| Anzahl Schnittstellen parallel |
0 |
| Anzahl Schnittstellen sonstige |
0 |
| Anzahl SD-Card-Slots |
0 |
| mit SW-Schnittstellen |
Nein |
Mechanik/Material
| Material des Gehäuses (frontseitig), Kunststoff |
Ja |
| Material des Gehäuses (frontseitig), Aluminium |
Nein |
| Material des Gehäuses (frontseitig), Edelstahl |
Nein |
Display
| Ausführung des Displays |
TFT-Widescreen-Display, LED-Hintergrundbeleuchtung |
| Bildschirmdiagonale |
4,3 in |
| Displaybreite |
95 mm
|
| Displayhöhe |
53,9 mm
|
| Anzahl Farben |
65 536 |
Auflösung (Pixel)
| horizontale Bildauflösung |
480 pixel |
| vertikale Bildauflösung |
272 pixel |
Hintergrundbeleuchtung
| MTBF Hintergrundbeleuchtung (bei 25 °C) |
20 000 h |
| Hintergrundbeleuchtung dimmbar |
Ja |
Tastatur
| Funktionstasten, Anzahl Funktionstasten |
4 |
| Funktionstasten, Anzahl Funktionstasten mit LEDs |
0 |
| Tasten mit LED |
Nein |
| Systemtasten |
Nein |
| numerische Tastatur |
Ja; Onscreen Keyboard |
| alphanumerische Tastatur |
Ja; Onscreen Keyboard |
Touchbedienung
| Ausführung als Touch-Screen |
Ja; analog-resistiv |
Aufbauart/Montage
| Einbaulage |
senkrecht |
| Wand-/Direktmontage |
Nein |
| Hochkanteinbau (Porträtformat) möglich |
Ja |
| Quereinbau (Landscapeformat) möglich |
Ja |
| maximal zulässiger Neigungswinkel ohne Fremdbelüftung |
35° |
Eingangsstrom
| Stromaufnahme (Nennwert) |
125 mA
|
| Einschaltstromstoß I²t |
0,2 A²·s |
Prozessor
Speicher
| Flash |
Ja |
| RAM |
Ja |
| nutzbarer Speicher für Anwenderdaten |
10 Mbyte |
Ausgabeart
| Akustik, Summer |
Ja |
| Akustik, Lautsprecher |
Nein |
Uhr
| Hardware-Uhr (Echtzeituhr) |
Ja |
| Software-Uhr |
Ja |
| gepuffert |
Ja; Pufferdauer typisch 6 Wochen |
| synchronisierbar |
Ja |
Industrial Ethernet
| Industrial Ethernet Status-LED |
2 |
Protokolle
| PROFINET |
Ja |
| PROFINET IO |
Nein |
| IRT |
Nein |
| PROFIBUS |
Nein |
| EtherNet/IP |
Ja |
| MPI |
Nein |
Protokolle (Ethernet)
| TCP/IP |
Ja |
| DHCP |
Ja |
| DCP |
Ja |
| LLDP |
Ja |
WEB-Eigenschaften
Medienredundanz
Weitere Protokolle
| CAN |
Nein |
| MODBUS |
Ja; Modicon (MODBUS TCP/IP) |
Diagnosen
| Diagnoseinformation auslesbar |
Nein |
Emission von Funkstörungen nach EN 55 011
| Grenzwertklasse A, für den Einsatz im Industriebereich |
Ja |
| Grenzwertklasse B, für den Einsatz in Wohngebieten |
Nein |
Betrieb (senkrechter Einbau, Landscapeformat)
| bei senkrechter Einbaulage, min. |
-20 °C; = Tmin |
| bei senkrechter Einbaulage, max. |
60 °C; = Tmax |
Betrieb (maximaler Neigungswinkel, Landscapeformat)
| bei maximalem Neigungswinkel, min. |
-20 °C; = Tmin |
| bei maximalem Neigungswinkel, max. |
40 °C; = Tmax |
Betrieb (senkrechter Einbau, Porträtformat)
| bei senkrechter Einbaulage, max. |
40 °C; = Tmax |
Betrieb (maximaler Neigungswinkel, Porträtformat)
| bei maximalem Neigungswinkel, max. |
35 °C; = Tmax |
Höhe im Betrieb bezogen auf Meeresspiegel
| Aufstellungshöhe über NN, max. |
5 000 m |
| Umgebungstemperatur-Luftdruck-Aufstellungshöhe |
Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) |
Relative Luftfeuchte
| mit Betauung, geprüft nach IEC 60068-2-38, max. |
100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand) |
Kühl- und Schmierstoffe
| Beständig gegen handelsübliche Kühl- und Schmierstoffe |
Ja; inkl. Diesel und Öltröpfchen in der Luft |
Einsatz in ortsfesten industriellen Anlagen
| gegen biologisch aktive Stoffe nach EN 60721-3-3 |
Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage |
| gegen chemisch aktive Stoffe nach EN 60721-3-3 |
Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| gegen mechanisch aktive Stoffe nach EN 60721-3-3 |
Ja; Klasse 3S4 inkl. Sand, Staub; * |
Einsatz auf Schiffen/auf See
| gegen biologisch aktive Stoffe nach EN 60721-3-6 |
Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage |
| gegen chemisch aktive Stoffe nach EN 60721-3-6 |
Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| gegen mechanisch aktive Stoffe nach EN 60721-3-6 |
Ja; Klasse 6S3 inkl. Sand, Staub; * |
Einsatz in der industriellen Prozesstechnik
| gegen chemisch aktive Stoffe nach EN 60654-4 |
Ja; Klasse 3 (unter Ausschluss von Trichlorethylen) |
| Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04 |
Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl) |
Anmerkung
| Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04 |
* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! |
Conformal Coating
| Beschichtungen für bestückte Leiterplatten gemäß EN 61086 |
Ja; Klasse 2 für hohe Zuverlässigkeit |
| Schutz gegen Verschmutzung gemäß EN 60664-3 |
Ja; Schutz vom Typ 1 |
| Military Testing gemäß MIL-I-46058C, Amendment 7 |
Ja; Verfärbung der Beschichtung während Lebensdauer möglich |
| Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC- 830A |
Ja; Conformal Coating, Klasse A |
Betriebssysteme
vorinstalliertes Betriebssystem
Projektierung
| Meldungsanzeige |
Ja |
| Meldesystem (inkl. Puffer und Quittierung) |
Ja |
| Prozesswertdarstellung (Ausgabe) |
Ja |
| Prozesswertvorgabe (Eingabe) möglich |
Ja |
| Rezeptverwaltung |
Ja |
Projektierungs-Software
| STEP 7 Basic (TIA Portal) |
Ja; über integriertes WinCC Basic (TIA Portal) |
| STEP 7 Professional (TIA Portal) |
Ja; über integriertes WinCC Basic (TIA Portal) |
| WinCC flexible Compact |
Nein |
| WinCC flexible Standard |
Nein |
| WinCC flexible Advanced |
Nein |
| WinCC Basic (TIA Portal) |
Ja |
| WinCC Comfort (TIA Portal) |
Ja |
| WinCC Advanced (TIA Portal) |
Ja |
| WinCC Professional (TIA Portal) |
Ja |
Onlinesprachen
| Anzahl der Online/Runtime-Sprachen |
10 |
Projektsprachen
Funktionalität unter WinCC (TIA Portal)
| Bibliotheken |
Ja |
| Applikationen/Optionen, SIMATIC WinCC Sm@rtServer |
Ja; Verfügbar ab WinCC (TIA Portal) V14 |
| Visual Basic Scripts |
Nein |
| Aufgabenplaner |
Ja |
| Aufgabenplaner, zeitgesteuert |
Nein |
| Aufgabenplaner, aufgabengesteuert |
Ja |
| Hilfesystem |
Ja |
| Hilfesystem, Anzahl Zeichen pro Infotext |
500 |
Meldesystem
| Anzahl Meldeklassen |
32 |
| Bit-Meldungen, Anzahl Bit-Meldungen |
1 000 |
| Analog-Meldungen, Anzahl Analog-Meldungen |
25 |
| S7 Meldenummerverfahren |
Nein |
| Systemmeldungen HMI |
Ja |
| Systemmeldungen weitere (SIMATIC S7, SINUMERIK, SIMOTION, ...) |
Ja; Systemmeldepuffer der SIMATIC S7-1200 und S7-1500 |
| Anzahl Zeichen pro Meldung |
80 |
| Anzahl Prozesswerte pro Meldung |
8 |
| Quittiergruppen |
Ja |
| Meldeindikator |
Ja |
| Meldepuffer |
Ja |
| Meldepuffer, Anzahl Einträge |
256 |
| Meldepuffer, Umlaufpuffer |
Ja |
| Meldepuffer, remanent |
Ja |
| Meldepuffer, wartungsfrei |
Ja |
Rezeptverwaltung
| Anzahl Rezepturen |
50 |
| Datensätze pro Rezeptur |
100 |
| Einträge pro Datensatz |
100 |
| Größe interner Rezepturspeicher |
256 kbyte |
| Rezepturspeicher erweiterbar |
Nein |
Variablen
| Anzahl Variablen pro Gerät |
800 |
| Anzahl Variablen pro Bild |
100 |
| Grenzwerte |
Ja |
| Multiplexen |
Ja |
| Strukturen |
Nein |
| Arrays |
Ja |
Bilder
| Anzahl projektierbarer Bilder |
250 |
| Vorlagen |
Ja |
| Globales Bild |
Ja |
| Pop-up Bilder |
Nein |
| Slide-in Bilder |
Nein |
| Bildanwahl über SPS |
Ja |
| Übergabe Bildnummer an SPS |
Ja |
Bildobjekte
| Anzahl Objekte pro Bild |
100 |
| Textfelder |
Ja |
| E/A Felder |
Ja |
| Grafische E/A Felder (Grafikliste) |
Ja |
| Symbolische E/A Felder (Textliste) |
Ja |
| Datum/Uhrzeit Felder |
Ja |
| Schalter |
Ja |
| Schaltflächen |
Ja |
| Grafikanzeige |
Ja |
| Ikons |
Ja |
| geometrische Objekte |
Ja |
Komplexe Bildobjekte
| Anzahl komplexe Objekte pro Bild |
10 |
| Meldeanzeige |
Ja |
| Kurvenanzeige |
Ja |
| Benutzeranzeige |
Ja |
| Status/Steuern |
Nein |
| Sm@rtClient Anzeige |
Nein |
| Rezepturanzeige |
Ja |
| f(x)-Kurvenanzeige |
Nein |
| System-Diagnoseanzeige |
Ja; Systemmeldepuffer der SIMATIC S7-1200 und S7-1500 |
| Media Player |
Nein |
| HTML Browser |
Ja |
| PDF Anzeige |
Nein |
| IP Kamera Anzeige |
Nein |
| Balken |
Ja |
| Schieberegler |
Nein |
| Zeigerinstrumente |
Nein |
| Analog-/Digitaluhr |
Nein |
Listen
| Anzahl Textlisten pro Projekt |
150 |
| Anzahl Einträge pro Textliste |
100 |
| Anzahl Grafiklisten pro Projekt |
100 |
| Anzahl Einträge pro Grafikliste |
100 |
Archivierung
| Anzahl Archive pro Gerät |
2; ein Meldungs- und ein Prozesswertarchiv |
| Anzahl Einträge pro Archiv |
10 000 |
| Meldearchiv |
Ja |
| Prozesswertarchiv |
Ja |
| Archivierungsmethoden, Folgearchiv |
Ja |
| Archivierungsmethoden, Umlaufarchiv |
Ja |
| Speicherort, Speicherkarte |
Nein |
| Speicherort, USB-Speicher |
Ja |
| Speicherort, Ethernet |
Nein |
| Datenablageformat, CSV |
Nein |
| Datenablageformat, TXT |
Ja |
| Datenablageformat, RDB |
Nein |
Security
| Anzahl Benutzergruppen |
50 |
| Anzahl Benutzerrechte |
32 |
| Anzahl Benutzer |
50 |
| Passwort-Export/Import |
Ja; Über ProSave möglich |
| SIMATIC Logon |
Nein |
Zeichensätze
| Tastatur, US-Amerikanisch (Englisch) |
Ja |
Transfer (Upload/Download)
| MPI/PROFIBUS DP |
Nein |
| USB |
Nein |
| Ethernet |
Ja |
| mittels externem Speichermedium |
Ja |
Prozesskopplung
| S7-1200 |
Ja |
| S7-1500 |
Ja |
| S7-200 |
Ja |
| S7-300/400 |
Ja |
| LOGO! |
Ja |
| WinAC |
Ja |
| SINUMERIK |
Ja; kein Zugriff auf NCK Daten |
| SIMOTION |
Ja |
| Allen Bradley (EtherNet/IP) |
Ja |
| Allen Bradley (DF1) |
Nein |
| Mitsubishi (MC TCP/IP) |
Ja |
| Mitsubishi (FX) |
Nein |
| OMRON (FINS TCP) |
Nein |
| OMRON (Host Link) |
Nein |
| Modicon (Modbus TCP/IP) |
Ja |
| Modicon (Modbus RTU) |
Nein |
Servicetools/Projektierungshilfsmittel
| Backup/Restore manuell |
Ja |
| Backup/Restore automatisch |
Nein |
| Simulation |
Ja |
| Geräteumschaltung |
Ja |
Peripherie/Optionen
| Drucker |
Nein |
| SIMATIC HMI MM-Speicherkarte: Multi Media Card |
Nein |
| SIMATIC HMI SD-Speicherkarte: Secure Digital Memory Card |
Nein |
| SIMATIC HMI CF-Speicherkarte: Compact Flash Card |
Nein |
| USB-Speicher |
Ja |
| SIMATIC IPC USB-Flashdrive (USB-Stick) |
Ja |
| SIMATIC HMI USB-Speicherstick (USB-Stick) |
Ja |
Maße
| Breite der Gehäusefront |
140 mm
|
| Höhe der Gehäusefront |
116 mm
|
| Einbauausschnitt, Breite |
124 mm
|
| Einbauausschnitt, Höhe |
100 mm
|
| Einbautiefe |
34,9 mm
|
Gewichte
| Gewicht (ohne Verpackung) |
360 g
|
Schutzart und Schutzklasse
| IP (frontseitig) |
IP65 |
| IP (rückseitig) |
IP20 |
| NEMA (frontseitig), Enclosure Type 4 frontseitig |
Ja |
| NEMA (frontseitig), Enclosure Type 4x frontseitig |
Ja |
Umgebungstemperatur bei Lagerung/Transport
Allgemeine Informationen
| Produkttyp-Bezeichnung |
KTP400 Basic color PN |
| basierend auf |
6AV2123-2DB03-0AX0 |
Es gibt noch keine Bewertungen.
