Produktbeschreibung

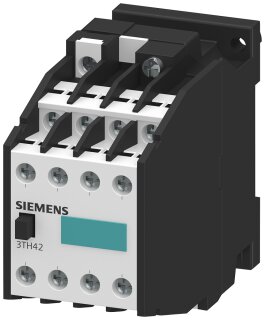

Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022, Schraubanschluss für Hilfs- und Steuerstromkreis. Das Hilfsschütz hat 5 Schließer und 3 Öffner, Schaltglieder 53 E, Steuerspeisespannung AC 230 V bei 50/60 Hz. Schaltstrom bei AC-15: 10 A bei 230 V, 6 A bei 400 V. Umgebungstemperatur im Betrieb -25 ... +55 °C, Schutzart IP00, IP20 bei angezogenen Schrauben. Maße 78 × 45 × 102 mm (H × B × T).
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,4170 kg
|
| Artikelgewicht: |
0,4170 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,20 × 4,80 × 10,60 cm |
Technische Daten
Ausführung
| Produkt-Bezeichnung |
Hilfsschütz |
| Produkttyp-Bezeichnung |
3TH4 |
| Baugröße des Schützes |
0 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
K |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
12/31/2099 |
| Nettogewicht pro ME |
417 g
|
| Umgebungstemperatur während Betrieb |
-25 ... +55 °C |
| Spannungsart der Steuerspeisespannung |
AC |
| Steuerspeisespannung bei AC, bei 50 Hz Bemessungswert |
230 V
|
| Steuerspeisespannung bei AC, bei 60 Hz Bemessungswert |
230 V
|
| Steuerspeisespannungsfrequenz, 1 Bemessungswert |
50 Hz
|
| Steuerspeisespannungsfrequenz, 2 Bemessungswert |
60 Hz
|
| Anzahl der Öffner für Hilfskontakte |
3 |
| Anzahl der Öffner für Hilfskontakte, verzögert schaltend |
0 |
| Anzahl der Öffner für Hilfskontakte, nacheilend schaltend |
0 |
| Anzahl der Öffner für Hilfskontakte, überschneidend schaltend |
0 |
| Anzahl der Schließer für Hilfskontakte |
5 |
| Anzahl der Schließer für Hilfskontakte, verzögert schaltend |
0 |
| Anzahl der Schließer für Hilfskontakte, voreilend schaltend |
0 |
| Anzahl der Schließer für Hilfskontakte, überschneidend schaltend |
0 |
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Kennzahl und Kennbuchstabe für Schaltglieder |
53 E |
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
10 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
6 A
|
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022 |
| Höhe |
78 mm
|
| Breite |
45 mm
|
| Tiefe |
102 mm
|
| Ausführung des elektrischen Anschlusses für Hilfs- und Steuerstromkreis |
Schraubanschluss |
Sicherheitsrelevante Kenngrößen
| Produktfunktion Zwangsführung gemäß IEC 60947-5-1 |
Ja |
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000; bei 0,3 x Ie |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00; IP20 bei angezogenen Schrauben, auch bei den nicht verwendeten Kontakten |
IEC 61508
| T1-Wert, für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
20 a
|
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000196 |
| Produktfamilie |
Hilfsschütze 3TH4, 8- und 10-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
82,00 x 48,00 x 106,00 mm |
| Nettogewicht |
0,000417 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Das Produkt ist nicht entsprechend RoHS! |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
