Produktbeschreibung

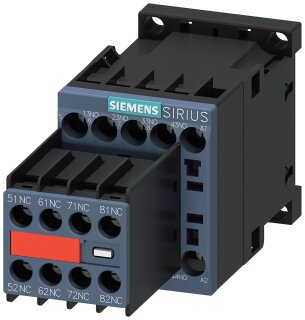

Das Hilfsschütz 3RH2244-1BB40 ist ein 4-poliges Schaltrelais aus der SIRIUS-3RH2-Familie mit vier Schließern und vier Öffnern zur Ansteuerung über DC 24 V. Die Baugröße S00 ermöglicht kompakte Integration in Schaltschränken. Bemessungsstrom im Steuerstromkreis 24 V DC mit Spannungstoleranz von 0,8 bis 1,1 × UN. Isolationsspannung 690 V bei Verschmutzungsgrad 3, Stoßspannungsfestigkeit 6 kV. Die Schaltspielzahl beträgt 10.000 pro Stunde sowohl im Hauptstromkreis als auch in der Steuerspeisespannung. Verlustleistung typischerweise 4 W. Schraubanschluss, Hilfsschalter unlösbar verbunden. Einsatztemperaturbereich während des Betriebs ?25 bis +60 °C, Lagerbedingungen ?55 bis +80 °C.
Anwendungsbereiche
Typische Anwendungsfelder sind die Steuerung von Schützen und Schaltgeräten in Schaltschrankanlagen, die Verdrahtung von Zwischenschaltungen in Automatisierungsanlagen sowie die Realisierung logischer Steuerungsfunktionen in SPS-nahen Verdrahtungen. Das Relais wird häufig eingesetzt, um Steuersignale zu verstärken und mehrere Laststromkreise parallel zu schalten.
Vorteile gegenüber Alternativen
Im Unterschied zu rein pneumatischen Steuerventilen bietet das elektrische Hilfsschütz sofortige digitale Ansprechgeschwindigkeit und Auslösegarantie auch bei schwankenden Versorgungsspannungen im Toleranzbereich. RoHS-konform seit 2009, REACH-konform.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3240 kg
|
| Artikelgewicht: |
0,3240 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,15 × 5,00 × 12,05 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000196 |
| Produktfamilie |
Hilfsschütze SIRIUS 3RH2, 4- und 8-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
61,5 x 50,00 x 120,5 mm |
| Nettogewicht |
0,324 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Hilfsschütz |
| Produkttyp-Bezeichnung |
3RH2 |
Allgemeine technische Daten
| Baugröße des Schützes |
S00 |
| Produkterweiterung Hilfsschalter |
Nein |
| Verlustleistung [W] bei Bemessungswert Strom ohne Laststromanteil typisch |
4 W
|
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Verschmutzungsgrad |
3 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| bei DC |
10 g / 5 ms, 5 g / 10 ms |
| des Schützes typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
K |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| SVHC Stoffname |
2-(2H-Benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-Nr. 3147-75-9 |
| Nettogewicht pro ME |
324 g
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Hauptstromkreis
| bei AC |
10 000 1/h |
| bei DC |
10 000 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC Bemessungswert |
24 V
|
| Anfangswert |
0,8 |
| Endwert |
1,1 |
| Anzugsleistung der Magnetspule bei DC |
4 W
|
| Halteleistung der Magnetspule bei DC |
4 W
|
| bei DC |
30 ... 100 ms |
| Lichtbogendauer |
10 ... 15 ms |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte |
4 |
| unverzögert schaltend |
4 |
| Anzahl der Schließer für Hilfskontakte |
4 |
| Kennzahl und Kennbuchstabe für Schaltglieder |
44 E |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| bei 230 V Bemessungswert |
6 A
|
| bei 400 V Bemessungswert |
3 A
|
| bei 500 V Bemessungswert |
2 A
|
| bei 690 V Bemessungswert |
1 A
|
| bei 24 V Bemessungswert |
10 A
|
| bei 60 V Bemessungswert |
6 A
|
| bei 110 V Bemessungswert |
3 A
|
| bei 220 V Bemessungswert |
1 A
|
| bei 440 V Bemessungswert |
0,3 A
|
| bei 600 V Bemessungswert |
0,15 A
|
| Schalthäufigkeit bei DC-12 maximal |
1 000 1/h |
| Schalthäufigkeit bei DC-13 maximal |
1 000 1/h |
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
UL/CSA Bemessungsdaten
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| Ausführung des Sicherungseinsatzes für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (690 V, 1 kA) |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm |
| Höhe |
57,5 mm
|
| Breite |
45 mm
|
| Tiefe |
117 mm
|
| — vorwärts |
10 mm
|
| — aufwärts |
10 mm
|
| — abwärts |
10 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| — eindrähtig oder mehrdrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
Sicherheitsrelevante Kenngrößen
| Zwangsführung gemäß IEC 60947-5-1 |
Ja |
| geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
20 A
|
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
73 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000; bei 0,3 x Ie |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
| Treibhauspotential [CO2 eq] / während Herstellung |
1.57 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
132 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.2 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
133 kg
|
