Produktbeschreibung

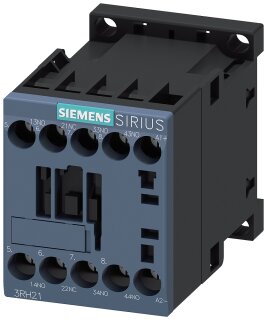

Das Hilfsschütz 3RH2131-1FB40 ist ein vierpolar aufgebautes Schaltgerät der SIRIUS-Familie für Steuerstromkreise in Niederspannungsanlagen. Es verfügt über drei Schließer und einen Öffner (3S+1Ö), wird mit DC 24 V Gleichspannung angesteuert und hat eine integrierte Überspannungsbegrenzungsdiode für sichere Schaltung ohne externe Freischaltdiode. Der Bemessungsstrom der Spule beträgt 4 W, die Baugröße ist S00 mit Schraubanschluss. Das Schütz ist für eine Isolationsspannung von 690 V bei Verschmutzungsgrad 3 ausgelegt und toleriert Stoßspannungen von bis zu 6 kV. Temperaturbereich des Betriebs liegt zwischen –25 und +60 °C, die Schaltspielzahl bei Hauptstromkreis und Steuerstromkreis beträgt jeweils 10.000 pro Stunde.
Anwendungsbereiche
Typische Anwendungsfelder sind die Steuerstromkreis-Absicherung in Verpackungsmaschinen, Förderanlagen und Windkraftanlagen sowie die Sekundärschaltung in industriellen Schaltschränken für Zwischenrelais-Funktionen.
Vorteile gegenüber Alternativen
Im Unterschied zu elektromechanischen Relais ohne integrierte Diode entfällt hier der zusätzliche externe Freischaltdioden-Einsatz, was Verdrahtungsaufwand und Fehlerquellen reduziert. Das Gerät erfüllt die RoHS-Richtlinie seit 2009 und unterliegt der EU-Rücknahmepflicht für Elektroaltgeräte.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,2900 kg
|
| Artikelgewicht: |
0,2900 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,15 × 5,00 × 7,75 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000196 |
| Produktfamilie |
Hilfsschütze SIRIUS 3RH2, 4- und 8-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
61,5 x 50,00 x 77,5 mm |
| Nettogewicht |
0,29 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Hilfsschütz |
| Produkttyp-Bezeichnung |
3RH2 |
Allgemeine technische Daten
| Baugröße des Schützes |
S00 |
| Produkterweiterung Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom ohne Laststromanteil typisch |
4 W
|
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Verschmutzungsgrad |
3 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| bei DC |
10 g / 5 ms, 5 g / 10 ms |
| des Schützes typisch |
30 000 000 |
| des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
K |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
290 g
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Hauptstromkreis
| bei AC |
10 000 1/h |
| bei DC |
10 000 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC Bemessungswert |
24 V
|
| Anfangswert |
0,8 |
| Endwert |
1,1 |
| Ausführung des Überspannungsbegrenzers |
Diode |
| Anzugsleistung der Magnetspule bei DC |
4 W
|
| Halteleistung der Magnetspule bei DC |
4 W
|
| bei DC |
30 ... 100 ms |
| Lichtbogendauer |
10 ... 15 ms |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte |
1 |
| unverzögert schaltend |
1 |
| Anzahl der Schließer für Hilfskontakte |
3 |
| Kennzahl und Kennbuchstabe für Schaltglieder |
31 E |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| bei 230 V Bemessungswert |
10 A
|
| bei 400 V Bemessungswert |
3 A
|
| bei 500 V Bemessungswert |
2 A
|
| bei 690 V Bemessungswert |
1 A
|
| bei 24 V Bemessungswert |
10 A
|
| bei 60 V Bemessungswert |
6 A
|
| bei 110 V Bemessungswert |
3 A
|
| bei 220 V Bemessungswert |
1 A
|
| bei 440 V Bemessungswert |
0,3 A
|
| bei 600 V Bemessungswert |
0,15 A
|
| Schalthäufigkeit bei DC-12 maximal |
1 000 1/h |
| Schalthäufigkeit bei DC-13 maximal |
1 000 1/h |
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
UL/CSA Bemessungsdaten
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| Ausführung des Sicherungseinsatzes für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (690 V, 1 kA) |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm |
| Höhe |
57,5 mm
|
| Breite |
45 mm
|
| Tiefe |
73 mm
|
| — vorwärts |
10 mm
|
| — aufwärts |
10 mm
|
| — abwärts |
10 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| — eindrähtig oder mehrdrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
Sicherheitsrelevante Kenngrößen
| Zwangsführung gemäß IEC 60947-5-1 |
Ja |
| geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
20 A
|
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
73 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000; bei 0,3 x Ie |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
| Treibhauspotential [CO2 eq] / während Herstellung |
1.3 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
132 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.227 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
133 kg
|
