Produktbeschreibung

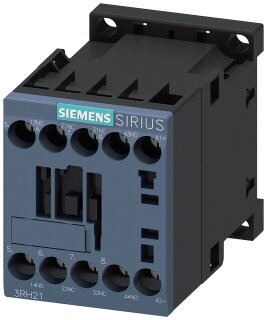

Das Hilfsschütz 3RH2122-1FB40 aus der SIRIUS 3RH2-Produktreihe ist ein vierpoliges Schaltgerät mit zwei Schließerkontakten (2S) und zwei Öffnerkontakten (2Ö) für die Ansteuerung mit 24 V Gleichspannung. Die integrierte Freilaufdiode schützt die Spule vor Überspannungsspitzen beim Abschalten induktiver Lasten. Das Gerät arbeitet mit einer Anzugsleistung von 4 W und einer Schaltfrequenz von bis zu 10.000 Schaltungen pro Stunde im DC- und AC-Bereich des Hauptstromkreises. Die Isolationsspannung beträgt 690 V bei Verschmutzungsgrad 3, die Stoßspannungsfestigkeit 6 kV. Das Schütz ist in Baugröße S00 ausgeführt und mit Schraubanschlüssen ausgestattet, was eine sichere Verdrahtung in Niederspannungsschaltanlagen gewährleistet.
Anwendungsbereiche
Typische Einsatzfelder sind die Steuerung von Motorschützen in Maschinensteuerungen, die Ansteuerung von Schützkaskaden in Verpackungsmaschinen sowie die Logikverarbeitung in SPS-Ausgangsbeschaltungen mit 24 V DC. Ein weiteres Anwendungsgebiet ist die Verdrahtung von Schutzbeschaltungen und Verriegelungslogiken in Schaltschränken für Fördersysteme. Die Betriebstemperatur liegt im Bereich von -25 bis +60 °C, die Lagerungstemperatur von -55 bis +80 °C, was den Einsatz unter standardindustriellen Bedingungen ermöglicht. Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie und unterliegt der WEEE-Rücknahmepflicht.
Vorteile gegenüber Alternativen
Im Unterschied zu rein elektronischen Relais bietet das elektromagnetische Schütz galvanische Trennung zwischen Steuer- und Laststromkreis sowie eine größere Schaltleistung bei direkter Schützkaskadierung ohne zusätzliche Treiberstufen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,2890 kg
|
| Artikelgewicht: |
0,2890 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,15 × 5,00 × 7,75 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000196 |
| Produktfamilie |
Hilfsschütze SIRIUS 3RH2, 4- und 8-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
61,5 x 50,00 x 77,5 mm |
| Nettogewicht |
0,289 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Hilfsschütz |
| Produkttyp-Bezeichnung |
3RH2 |
Allgemeine technische Daten
| Baugröße des Schützes |
S00 |
| Produkterweiterung Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom ohne Laststromanteil typisch |
4 W
|
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Verschmutzungsgrad |
3 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| bei DC |
10 g / 5 ms, 5 g / 10 ms |
| des Schützes typisch |
30 000 000 |
| des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch |
5 000 000 |
| des Schützes mit aufgesetztem Hilfsschalterblock typisch |
10 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
K |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2009 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
289 g
|
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-55 ... +80 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Hauptstromkreis
| bei AC |
10 000 1/h |
| bei DC |
10 000 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC Bemessungswert |
24 V
|
| Anfangswert |
0,8 |
| Endwert |
1,1 |
| Ausführung des Überspannungsbegrenzers |
Diode |
| Anzugsleistung der Magnetspule bei DC |
4 W
|
| Halteleistung der Magnetspule bei DC |
4 W
|
| bei DC |
30 ... 100 ms |
| Lichtbogendauer |
10 ... 15 ms |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte |
2 |
| unverzögert schaltend |
2 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| Kennzahl und Kennbuchstabe für Schaltglieder |
22 E |
| Betriebsstrom bei AC-12 maximal |
10 A
|
| bei 230 V Bemessungswert |
10 A
|
| bei 400 V Bemessungswert |
3 A
|
| bei 500 V Bemessungswert |
2 A
|
| bei 690 V Bemessungswert |
1 A
|
| bei 24 V Bemessungswert |
10 A
|
| bei 60 V Bemessungswert |
6 A
|
| bei 110 V Bemessungswert |
3 A
|
| bei 220 V Bemessungswert |
1 A
|
| bei 440 V Bemessungswert |
0,3 A
|
| bei 600 V Bemessungswert |
0,15 A
|
| Schalthäufigkeit bei DC-12 maximal |
1 000 1/h |
| Schalthäufigkeit bei DC-13 maximal |
1 000 1/h |
| Kontaktzuverlässigkeit der Hilfskontakte |
Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA) |
UL/CSA Bemessungsdaten
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q600 |
Kurzschluss-Schutz
| Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V |
C-Charakteristik: 10 A; 0,4 kA |
| Ausführung des Sicherungseinsatzes für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (690 V, 1 kA) |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm |
| Höhe |
57,5 mm
|
| Breite |
45 mm
|
| Tiefe |
73 mm
|
| — vorwärts |
10 mm
|
| — aufwärts |
10 mm
|
| — abwärts |
10 mm
|
| — seitwärts |
0 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| — eindrähtig oder mehrdrähtig |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| bei AWG-Leitungen für Hilfskontakte |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
Sicherheitsrelevante Kenngrößen
| Zwangsführung gemäß IEC 60947-5-1 |
Ja |
| geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung sicherheitsgerichtetes Ausschalten |
Ja |
| Gebrauchsdauer maximal |
20 A
|
| bei niedriger Anforderungsrate gemäß SN 31920 |
40 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
73 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000; bei 0,3 x Ie |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
ISO 13849
| Gerätetyp gemäß ISO 13849-1 |
3 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Ja |
IEC 61508
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ A |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
| Treibhauspotential [CO2 eq] / während Herstellung |
1.3 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
132 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.227 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
133 kg
|
