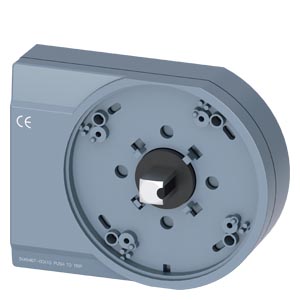

Produktbeschreibung
Das Hilfsschaltermodul 3VA9467-0GX10 ist ein Zubehörteil für Drehantrieb-Schaltungen in Niederspannungsanlagen. Das Modul ist mit zwei voreilenden Kontakten nach EIN ausgeführt und arbeitet mit Betriebsspannungen von 230 V AC (50 Hz Bemessungswert) und 24 V DC (250 V Bemessungswert minimal). Der thermische Schaltgebenstrom beträgt 5 A, unabhängig von der angelegten Spannung (AC-12-Charakteristik bei 12 bis 240 V). Die Stoßspannungsfestigkeit liegt bei 4 kV bei Überspannungskategorie III und Verschmutzungsgrad 3. Das Modul passt auf die Niederspannungs-Leistungsschalter der Baureihen 3VA13, 3VA14 und 3VA20 bis 3VA24 und wird in Schaltschränken für Antriebssteuerungen eingebaut.
Anwendungsbereiche
Typische Einsatzfelder sind die Überwachung von Drehantrieben in Förderanlagen, Verpackungsmaschinen und Pumpensteuerungen sowie die redundante Schaltlogik in Sicherheitsstromkreisen.
Vorteile gegenüber Alternativen
Im Unterschied zu einfachen Zusatzkontakten ermöglicht das Hilfsschaltermodul eine koordinierte Schaltung mehrerer Kontakte mit definierter zeitlicher Reihenfolge, insbesondere beim Hochfahren von Drehantrieben. Die Abmessungen betragen 88,5 mm Breite × 70 mm Tiefe × 41,85 mm Höhe bei einem Nettogewicht von 268 g. Das Modul ist RoHS-konform (seit 15.05.2019) und unterliegt der Rücknahmepflicht gemäß ElektroG.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,2680 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
70,00 × 80,00 × 35,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile 3VA9, für IEC-Schalter bis 1250A |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
70,00 x 80,00 x 35,00 mm |
| Nettogewicht |
0,268 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.05.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Hilfsschaltermodul Drehantrieb |
| Zubehör |
Hilfsschaltermodul |
Allgemeine technische Daten
| Verschmutzungsgrad |
3 |
| Überspannungskategorie |
III |
Spannung
| Stoßspannungsfestigkeit |
4 kV
|
| Betriebsspannung / bei AC / gemäß CSA und UL |
230 V
|
| Betriebsspannung / bei DC / gemäß CSA und UL |
24 V
|
| Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / minimal |
230 V
|
| Betriebsspannung / bei DC / Bemessungswert / minimal |
250 V
|
Strom
| thermischer Strom |
5 A
|
| bei AC-12 / bei 12 V |
5 A
|
| bei AC-12 / bei 24 V |
5 A
|
| bei AC-12 / bei 48 V |
5 A
|
| bei AC-12 / bei 125 V |
5 A
|
| bei AC-12 / bei 220/240 V |
5 A
|
| bei DC-13 / bei 12 V |
0,2 A
|
| bei DC-13 / bei 24 V |
0,2 A
|
| bei DC-13 / bei 48 V |
0,2 A
|
| bei DC-13 / bei 110 V |
0,2 A
|
| bei DC-13 / bei 250 V |
0,2 A
|
| bei AC-15 / bei 12 V |
2 A
|
| bei AC-15 / bei 24 V |
2 A
|
| bei AC-15 / bei 48 V |
2 A
|
| bei AC-15 / bei 125 V |
2 A
|
| bei AC-15 / bei 220/240 V |
2 A
|
Mechanischer Aufbau
| Höhe |
41,85 mm
|
| Breite |
88,5 mm
|
| Tiefe |
70 mm
|
| Nettogewicht pro ME |
268 g
|
Anschlüsse gemäß UL
| minimal |
-25 °C |
| maximal |
70 °C |
