Produktbeschreibung

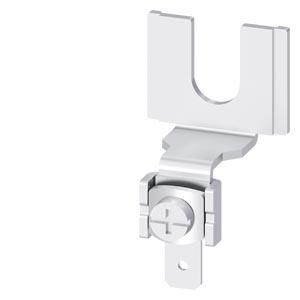

Die Hilfsleiteranschlussklemme 3VA9270-0WC00 von Siemens ist eine Anschlusskomponente der SENTRON-Familie und dient als Zubehör für die Niederspannungsschalter 3VA52 sowie 3VA61/62. Sie wird auf Schienensystemen montiert und verbindet Hilfsleiter mittels Schraubenflachanschluss. Die Klemme akzeptiert Leiterquerschnitte von 0,75 bis 2,5 mm² in ein- und feindrähriger Ausführung. Das Anzugsdrehmoment beträgt für beide Ausführungen einheitlich 2 Nm. Die zulässige Leitertemperatur nach UL 486A-486B liegt bei 75 °C und entspricht dem AWG-Standard 18 bis 14 AWG für Kupferkabel. Die Abisolierlänge nach IEC-Standard liegt bei 5–8 mm, nach UL-Standard bei 0,2–0,3 Zoll.
Anwendungsbereiche
Das Produkt wird typisch in der Schaltschrankbeschaltung von Steuerstromkreisen und bei der Verdrahtung von Niederspannungsverteilern eingesetzt, wo Hilfsleiter sicher und werkzeuggerecht an die Schiene angebunden werden müssen. Besonders in eng bestückten Schaltschränken mit mehreren Schaltern 3VA52 oder 3VA61/62 ist diese Klemme eine standardisierte Verdrahtungslösung. Die Komponente erfüllt die RoHS-Richtlinie seit 01.01.2016 und unterliegt der Rücknahmepflicht nach der WEEE-Direktive 2012/19/EU. Mit einem Nettogewicht von nur 16 g pro Stück und kompakten Verpackungsmaßen lässt sich das Zubehör lagern und versenden.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Abmessungen
( Länge × Breite × Höhe ):
|
40,00 × 25,00 × 25,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
40,00 x 25,00 x 25,00 mm |
| Nettogewicht |
0,016 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
10 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Hilfsleiteranschlussklemme |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Hilfsleiteranschlussklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
CW-tap for Busbar |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Ja |
Mechanischer Aufbau
Anschlüsse gemäß IEC
| Abisolierlänge |
5-8 mm |
| eindrähtig |
0,75 - 2,5 mm²: 2 Nm |
| feindrähtig |
0,75 - 2,5 mm²: 2 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,2-0-3 in |
| für Kupfer-Kabel / eindrähtig / minimal |
18 AWG |
| für Kupfer-Kabel / eindrähtig / maximal |
14 AWG |
| für Kupfer-Kabel / mehrdrähtig / minimal |
18 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
14 AWG |
| eindrähtig |
18 - 14 AWG: 17,7 lb-in |
| mehrdrähtig |
18 - 14 AWG: 17.7 lb-in |
