Produktbeschreibung

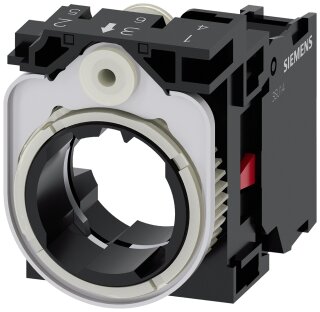

Mit 10 A thermischem Strom und 500 V Isolationsspannung ist der Halter für Kunststoff der Typenreihe 3SU1 ausgelegt. Er nimmt ein Kontaktmodul mit einem Öffner auf, das Hilfsstromkreis mit Silberlegierung als Kontaktwerkstoff bietet, und ist für Frontplattenbefestigung in Einbauöffnungen mit 22,5 mm Durchmesser vorgesehen. Die Anschlüsse sind Schraubklemmen für Leiterquerschnitte von 0,5 bis 1,5 mm², mit einer Schutzart von IP20. Im Betrieb ist ein Temperaturbereich von -25 bis +70 °C angegeben.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Bayern
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,0320 kg
|
| Artikelgewicht: |
0,0320 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,50 × 4,00 × 3,00 cm |
Technische Daten
Allgemeine technische Daten
| Produktfunktion Zwangsöffnung |
Ja |
| Produktbestandteil, Diode |
Nein |
| Produktbestandteil, Lampentransformator |
Nein |
| Produktbestandteil, Leuchtmittel |
Nein |
| Produktbestandteil, Vorwiderstand |
Nein |
| Isolationsspannung Bemessungswert |
500 V
|
| Verschmutzungsgrad |
3 |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| Schutzart IP der Anschlussklemme |
IP20 |
| Schockfestigkeit, gemäß IEC 60068-2-27 |
Sinushalbwelle 15 g / 11 ms |
| Schockfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Schwingfestigkeit, gemäß IEC 60068-2-6 |
10 ... 500 Hz: 5 g |
| Schwingfestigkeit, für Bahnanwendungen gemäß DIN EN 61373 |
Kategorie 1, Klasse B |
| Schalthäufigkeit maximal |
3 600 1/h |
| mechanische Lebensdauer (Schaltspiele) typisch |
10 000 000 |
| thermischer Strom |
10 A
|
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
U |
| Dauerstrom des Leitungsschutzschalters C-Charakteristik |
10 A; für einen Kurzschlussstrom kleiner 400 A |
| Dauerstrom des DIAZED-Sicherungseinsatzes flink |
10 A
|
| Dauerstrom des DIAZED-Sicherungseinsatzes gG |
10 A
|
| RoHS-Richtlinie (Tag/Monat/Jahr) |
10/01/2014 |
| Nettogewicht pro ME |
32 g
|
| Betriebsspannung, bei AC, bei 50 Hz Bemessungswert |
5 ... 500 V |
| Betriebsspannung, bei AC, bei 60 Hz Bemessungswert |
5 ... 500 V |
| Betriebsspannung, bei DC Bemessungswert |
5 ... 500 V |
Leistungselektronik
| Kontaktzuverlässigkeit |
Eine Fehlschaltung pro 100 Mio. (17 V, 5 mA), Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA) |
Hilfsstromkreis
| Ausführung des Kontakts der Hilfskontakte |
Silberlegierung |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte |
0 |
| Betriebsstrom bei AC-15 bei 230 V Bemessungswert |
6 A
|
Ausführung
| Produkt-Markenname |
SIRIUS ACT |
| Produkt-Bezeichnung |
Halter |
| Ausführung des Produkts |
Halter für Kunststoff |
| Produkttyp-Bezeichnung |
3SU1 |
| Hersteller-Artikelnummer, des mitgelieferten Kontaktmoduls |
3SU1400-1AA10-1CA0 |
| Hersteller-Artikelnummer, des mitgelieferten Kontaktmoduls an Position 1 |
3SU1400-1AA10-1CA0 |
| Hersteller-Artikelnummer, des mitgelieferten Halters |
3SU1500-0AA10-0AA0 |
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, der Module und Zubehör |
Schraubanschluss |
| Art der anschließbaren Leiterquerschnitte, eindrähtig mit Aderendbearbeitung |
2x (0,5 ... 0,75 mm²) |
| Art der anschließbaren Leiterquerschnitte, eindrähtig ohne Aderendbearbeitung |
2x (1,0 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, feindrähtig ohne Aderendbearbeitung |
2x (1,0 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen |
2x (18 ... 14) |
| Anzugsdrehmoment der Schrauben im Halter |
1 ... 1,2 N·m |
| Anzugsdrehmoment, bei Schraubanschluss |
0,8 ... 0,9 N·m |
Einbau/ Befestigung/ Abmessungen
| Befestigungsart |
Frontplattenbefestigung |
| Befestigungsart, der Module und Zubehör |
Frontplattenbefestigung |
| Höhe |
40 mm
|
| Breite |
30 mm
|
| Form der Einbauöffnung |
rund |
| Einbaudurchmesser |
22,5 mm
|
| Einbaubreite |
30 mm
|
| Einbautiefe |
49,8 mm
|
| Dicke der Frontplatte verwendbar |
1 ... 6 mm |
Betätigungselement
| Ausführung des Betätigungselements |
3-fach mit Modul |
| Anzahl der Module anbaubar |
6 |
| Anzahl der Kontaktmodule |
1 |
Halter
| Material des Halters |
Kunststoff |
Anzeige
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +70 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +80 °C |
| Umweltkategorie während Betrieb gemäß IEC 60721 |
3M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ... 95 %, keine Betauung im Betrieb erlaubt) |
Umwelt-Fußabdruck
| Umweltproduktdeklaration(EPD) |
Ja |
| Treibhauspotential [CO2 eq] gesamt |
0,787 kg
|
| Treibhauspotential [CO2 eq] während Herstellung |
0,566 kg
|
| Treibhauspotential [CO2 eq] während Betrieb |
0,235 kg
|
| Treibhauspotential [CO2 eq] nach End of Life |
-0,015 kg
|
| Siemens Ökoprofil (SEP) |
Siemens EcoTech |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001020 |
| Produktfamilie |
Halter |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
45,00 x 40,00 x 30,00 mm |
| Nettogewicht |
0,032 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2014 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
