Produktbeschreibung

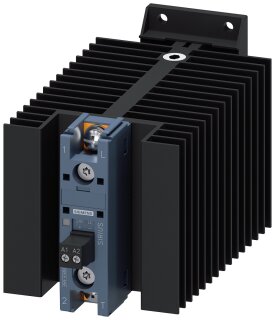

Das Halbleiterschütz 3RF3380-3AA04 ist ein 1-poliges Halbleiterrelais der SIRIUS 3RF33-Familie von Siemens mit einer Bemessungslast von 80 A im AC-1-Betrieb. Die Netzspannung liegt zwischen 48 und 460 V AC, die Steuerspannung beträgt 24 V DC. Die Verlustleistung unter Last beträgt typischerweise 79 W im warmen Betriebszustand; ohne Laststromanteil nur 0,4 W. Das Gerät ist als Nullpunktschaltend ausgeführt und nutzt Ringkabelanschlüsse für sichere Verbindungen. Der Betriebstemperaturbereich liegt zwischen ?25 und +60 °C, die Lagerfähigkeit reicht von ?55 bis +80 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die schaltschrankgebundene Steuerung von Drehstrom-Antriebsmotoren in Fertigungsmaschinen sowie die automatisierte Ein- und Ausschaltung von Heizungsanlagen und Pumpensystemen in Prozessleitsystemen.
Vorteile gegenüber Alternativen
Im Unterschied zu elektromechanischen Schützen entfallen Verschleißkontakte und Prellprobleme; die reine Halbleitertechnik ermöglicht zudem einfachere Verdrahtung ohne Hilfskontakte. Für erweiterte Funktionalität können optionale Zubehörelemente wie die Überspannungsschutzmodule 3RF2900-3PA88 oder 3RF3900-0EA18 angeschlossen werden. Die REACH- und RoHS-Konformität ist seit Januar 2024 zertifiziert.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,6370 kg
|
| Artikelgewicht: |
0,6370 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,50 × 7,30 × 12,80 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002055 |
| Produktfamilie |
Halbleiterschütze SIRIUS 3RF33, 1-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
105,00 x 73,00 x 128,00 mm |
| Nettogewicht |
0,6 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.01.2024 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Halbleiterschütz |
| Produkttyp-Bezeichnung |
3RF33 |
| _1 des bestellbaren Zubehörs |
3RF2900-3PA88 |
| _3 des bestellbaren Zubehörs |
3RF3900-0EA18 |
| _4 des bestellbaren Zubehörs |
3RF3990-0GA16 |
Allgemeine technische Daten
| Produktfunktion |
Nullpunktschaltend |
| Verlustleistung [V?A] maximal |
79 VA
|
| bei AC bei warmem Betriebszustand |
79 W
|
| bei AC bei warmem Betriebszustand je Pol |
79 W
|
| ohne Laststromanteil typisch |
0,4 W
|
| Art der Verlustleistungsberechnung stromabhängig |
linear |
| Isolationsspannung Bemessungswert |
600 V
|
| Verschmutzungsgrad |
3 |
| Stoßspannungsfestigkeit des Hauptstromkreises Bemessungswert |
6 kV
|
| Schutzart IP |
IP00 |
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00 |
| Schockfestigkeit gemäß IEC 60068-2-27 |
15 g / 11 ms |
| Schwingfestigkeit gemäß IEC 60068-2-6 |
2 g
|
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
01/15/2024 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 |
| Nettogewicht pro ME |
0,6 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
1 |
| Anzahl der Schließer für Hauptkontakte |
1 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| Spannungsart der Betriebsspannung |
AC |
| — bei 50 Hz Bemessungswert |
48 ... 460 V |
| — bei 60 Hz Bemessungswert |
48 ... 460 V |
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| relative symmetrische Toleranz der Betriebsfrequenz |
10 %
|
| bei 50 Hz |
40 ... 506 V |
| bei 60 Hz |
40 ... 506 V |
| Betriebsstrom Bemessungswert maximal |
80 A
|
| bei AC-1 bei 400 V Bemessungswert |
80 A
|
| bei AC-51 Bemessungswert |
80 A
|
| bei AC-51 gemäß IEC 60947-4-3 |
80 A
|
| gemäß UL 508 Bemessungswert |
69 A
|
| Strombelastbarkeit maximal |
80 A
|
| Betriebsstrom minimal |
500 mA
|
| Spannungssteilheit am Thyristor für Hauptkontakte maximal zulässig |
1 000 V/µs |
| Sperrspannung am Thyristor für Hauptkontakte maximal zulässig |
1 200 V |
| Sperrstrom des Thyristors |
10 mA
|
| Derating-Temperatur |
40 °C |
| Stoßstromfestigkeit Bemessungswert |
1 300 A |
| I2t-Wert maximal |
8 000 A²·s |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC |
15 ... 24 V |
| Steuerspeisespannung 1 bei DC Bemessungswert |
24 V
|
| Anfangswert für Signal Erkennung |
15 V
|
| Endwert für Signal-Erkennung |
5 V
|
| Anfangswert |
0,63 |
| Endwert |
1 |
| bei DC |
13 mA
|
| Steuerstrom bei DC Bemessungswert |
15 mA
|
| Einschaltverzögerungszeit |
1 ms; zusätzl. max. eine Halbwelle |
| Ausschaltverzögerungszeit |
1 ms; zusätzl. max. eine Halbwelle |
Einbau/ Befestigung/ Abmessungen
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraubbefestigung |
| Ausführung des Gewindes der Schraube zur Befestigung des Betriebsmittels |
M4 |
| Höhe |
100 mm
|
| Breite |
80 mm
|
| Tiefe |
160 mm
|
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Ja |
| für Hauptstromkreis |
Ringkabelschuhanschluss |
| für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| für Hauptkontakte für JIS-Kabelschuh |
JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5 |
| bei AWG-Leitungen für Hauptkontakte |
1x (12 ... 4) |
| für DIN-Kabelschuh für Hauptkontakte |
DIN 46234-5-2,5, -5-6, -5-10, -5-16, -5-25 |
| — eindrähtig |
1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²) |
| — feindrähtig mit Aderendbearbeitung |
1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²) |
| — feindrähtig ohne Aderendbearbeitung |
1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²) |
| bei AWG-Leitungen für Hilfs- und Steuerkontakte |
1x (20 ... 12) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
12 ... 4 |
| für Hauptkontakte bei Schraubanschluss |
2 ... 2,5 N·m |
| für Hilfs- und Steuerkontakte bei Schraubanschluss |
0,5 ... 0,6 N·m |
| für Hauptkontakte |
M5 |
| der Hilfs- und Steuerkontakte |
M3 |
| für Hilfs- und Steuerkontakte |
7 mm
|
| Art der Erdung |
Erdung Kühlkörper mittels Schraubanschluss |
UL/CSA Bemessungsdaten
| Betriebsstrom gemäß UL 508 Bemessungswert |
69 A
|
Elektrische Sicherheit
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne mit Abdeckung |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
1 000 m |
| während Betrieb |
-25 ... +60 °C |
| während Lagerung |
-55 ... +80 °C |
Elektromagnetische Verträglichkeit
| durch Burst gemäß IEC 61000-4-4 |
2 kV / 5 kHz, Verhaltenskriterium 2 |
| durch Leiter-Erde Surge gemäß IEC 61000-4-5 |
2 kV, Verhaltenskriterium 2 |
| durch Leiter-Leiter Surge gemäß IEC 61000-4-5 |
1 kV, Verhaltenskriterium 2 |
| durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6 |
140 dBuV im Frequenzbereich 0,15 ... 80 MHz, Verhaltenskriterium 1 |
| feldgebundene Störeinkopplung gemäß IEC 61000-4-3 |
80 MHz ... 1 GHz 10 V/m, Verhaltenskriterium 1 |
| elektrostatische Entladung gemäß IEC 61000-4-2 |
4 kV Kontaktentladung / 8 kV Luftentladung, Verhaltenskriterium 2 |
| leitungsgebundene HF-Störaussendung gemäß CISPR11 |
Klasse A für Industriebereich |
| feldgebundene HF-Störaussendung gemäß CISPR11 |
Klasse B für Wohn-, Geschäfts- und Gewerbebereich |
Kurzschlussschutz, Ausführung des Sicherungseinsatzes
| der gR-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar |
3NE1021-2 |
| der gS-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar |
3NE1820-0 |
| der aR-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar |
3NE8021-1 |
| der aR-Sicherung für Halbleiterschutz bei zylindrischer Bauform 22 x 58 mm verwendbar |
3NC2280 |
| der NEOZED-Sicherung verwendbar |
5SE2335; Diese Sicherungen haben einen kleineren Bemessungsstrom als die Halbleiterrelais |
