Produktbeschreibung

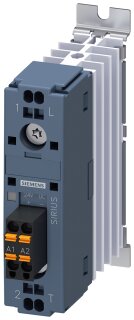

Mit 10 A Betriebsstrom bei AC-1 und 400 V ist das nullpunktschaltende Halbleiterschütz 3RF33 für eine Betriebsspannung von 48 bis 460 V AC bei 50 bis 60 Hz ausgelegt. Die Steuerspeisespannung beträgt 15 bis 24 V DC, der Steuerstrom bei 24 V DC 15 mA. Das Gerät hat einen Schließer für den Hauptkontakt und Federzuganschlüsse für Hauptstrom- und Steuerkreis, bei 22,5 mm Breite zur Befestigung auf der 35-mm-Hutschiene.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,1400 kg
|
| Artikelgewicht: |
0,1400 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,70 × 2,70 × 10,50 cm |
Technische Daten
Allgemeine technische Daten
| Produktfunktion |
Nullpunktschaltend |
| Verlustleistung [V·A] maximal |
9,4 V·A |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand |
8,5 W
|
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
8,5 W
|
| Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch |
0,4 W
|
| Art der Verlustleistungsberechnung stromabhängig |
linear |
| Isolationsspannung Bemessungswert |
600 V
|
| Verschmutzungsgrad |
3 |
| Stoßspannungsfestigkeit des Hauptstromkreises Bemessungswert |
6 kV
|
| Schutzart IP |
IP20 |
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Schockfestigkeit gemäß IEC 60068-2-27 |
15 g / 11 ms |
| Schwingfestigkeit gemäß IEC 60068-2-6 |
2 g
|
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
01/15/2024 |
| SVHC Stoffname |
Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 |
| Nettogewicht pro ME |
0,12 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
1 |
| Anzahl der Schließer für Hauptkontakte |
1 |
| Anzahl der Öffner für Hauptkontakte |
0 |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung, bei AC, bei 50 Hz Bemessungswert |
48 ... 460 V |
| Betriebsspannung, bei AC, bei 60 Hz Bemessungswert |
48 ... 460 V |
| Betriebsfrequenz Bemessungswert |
50 ... 60 Hz |
| relative symmetrische Toleranz der Betriebsfrequenz |
10 %
|
| Arbeitsbereich bezogen auf die Betriebsspannung bei AC, bei 50 Hz |
40 ... 506 V |
| Arbeitsbereich bezogen auf die Betriebsspannung bei AC, bei 60 Hz |
40 ... 506 V |
| Betriebsstrom Bemessungswert maximal |
10 A
|
| Betriebsstrom, bei AC-1 bei 400 V Bemessungswert |
10 A
|
| Betriebsstrom, bei AC-51 Bemessungswert |
10 A
|
| Betriebsstrom, bei AC-51 gemäß IEC 60947-4-3 |
10 A
|
| Betriebsstrom, gemäß UL 508 Bemessungswert |
8 A
|
| Strombelastbarkeit maximal |
10 A
|
| Betriebsstrom minimal |
100 mA
|
| Spannungssteilheit am Thyristor für Hauptkontakte maximal zulässig |
1 000 V/µs |
| Sperrspannung am Thyristor für Hauptkontakte maximal zulässig |
1 200 V |
| Sperrstrom des Thyristors |
10 mA
|
| Derating-Temperatur |
40 °C |
| Stoßstromfestigkeit Bemessungswert |
260 A
|
| I2t-Wert maximal |
360 A²·s |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC |
15 ... 24 V |
| Steuerspeisespannung 1 bei DC Bemessungswert |
24 V
|
| Steuerspeisespannung bei DC, Anfangswert für Signal <1> Erkennung |
15 V
|
| Steuerspeisespannung bei DC, Endwert für Signal<0>-Erkennung |
5 V
|
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC, Anfangswert |
0,63 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC, Endwert |
1 |
| Steuerstrom bei minimaler Steuerspeisespannung, bei DC |
13 mA
|
| Steuerstrom bei DC Bemessungswert |
15 mA
|
| Einschaltverzögerungszeit |
1 ms; zusätzl. max. eine Halbwelle |
| Ausschaltverzögerungszeit |
1 ms; zusätzl. max. eine Halbwelle |
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Halbleiterschütz |
| Produkttyp-Bezeichnung |
3RF33 |
| Hersteller-Artikelnummer, _3 des bestellbaren Zubehörs |
3RF3900-0EA18 |
| Produkt-Bezeichnung, _3 des bestellbaren Zubehörs |
Konverter |
Einbau/ Befestigung/ Abmessungen
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach IEC 60715 |
| Ausführung des Gewindes der Schraube zur Befestigung des Betriebsmittels |
M4 |
| Höhe |
95 mm
|
| Breite |
22,5 mm
|
| Tiefe |
89 mm
|
Anschlüsse/ Klemmen
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis |
Ja |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Federzuganschluss |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Federzuganschluss |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, eindrähtig |
2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
2x (0,5 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hauptkontakte, feindrähtig ohne Aderendbearbeitung |
2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hauptkontakte |
2x (18 ... 14) |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig |
0,5 ... 2,5 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
0,5 ... 1,5 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig ohne Aderendbearbeitung |
0,5 ... 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfs- und Steuerkontakte, eindrähtig |
0,5 ... 1,5 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfs- und Steuerkontakte, feindrähtig mit Aderendbearbeitung |
0,5 ... 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfs- und Steuerkontakte, feindrähtig ohne Aderendbearbeitung |
0,5 ... 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfs- und Steuerkontakte |
1x (20 ... 12) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
18 ... 14 |
| Abisolierlänge der Leitung, für Hauptkontakte |
10 mm
|
| Abisolierlänge der Leitung, für Hilfs- und Steuerkontakte |
10 mm
|
| Art der Erdung |
Erdung durch Aufschnappen auf geerdeten DIN-Schienen |
Elektromagnetische Verträglichkeit
| leitungsgebundene Störeinkopplung, durch Burst gemäß IEC 61000-4-4 |
2 kV / 5 kHz, Verhaltenskriterium 2 |
| leitungsgebundene Störeinkopplung, durch Leiter-Erde Surge gemäß IEC 61000-4-5 |
2 kV, Verhaltenskriterium 2 |
| leitungsgebundene Störeinkopplung, durch Leiter-Leiter Surge gemäß IEC 61000-4-5 |
1 kV, Verhaltenskriterium 2 |
| leitungsgebundene Störeinkopplung, durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6 |
140 dBuV im Frequenzbereich 0,15 ... 80 MHz, Verhaltenskriterium 1 |
| feldgebundene Störeinkopplung gemäß IEC 61000-4-3 |
80 MHz ... 1 GHz 10 V/m, Verhaltenskriterium 1 |
| elektrostatische Entladung gemäß IEC 61000-4-2 |
4 kV Kontaktentladung / 8 kV Luftentladung, Verhaltenskriterium 2 |
| leitungsgebundene HF-Störaussendung gemäß CISPR11 |
Klasse A für Industriebereich |
| feldgebundene HF-Störaussendung gemäß CISPR11 |
Klasse B für Wohn-, Geschäfts- und Gewerbebereich |
Elektrische Sicherheit
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
1 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-55 ... +80 °C |
Kurzschlussschutz, Ausführung des Sicherungseinsatzes
| Hersteller-Artikelnummer, der gR-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar |
3NE8714-1 |
| Hersteller-Artikelnummer, der gS-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar |
3NE1813-0 |
| Hersteller-Artikelnummer, der gR-Sicherung für Halbleiterschutz bei zylindrischer Bauform verwendbar |
5SE1316 |
| Hersteller-Artikelnummer, der aR-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar |
3NE8810-0MK |
| Hersteller-Artikelnummer, der aR-Sicherung für Halbleiterschutz bei zylindrischer Bauform 10 x 38 mm verwendbar |
3NC1016 |
| Hersteller-Artikelnummer, der aR-Sicherung für Halbleiterschutz bei zylindrischer Bauform 14 x 51 mm verwendbar |
3NC1420 |
| Hersteller-Artikelnummer, der aR-Sicherung für Halbleiterschutz bei zylindrischer Bauform 22 x 58 mm verwendbar |
3NC2220 |
| Hersteller-Artikelnummer der gG-Sicherung, bei NH-Bauform verwendbar |
3NA6801 |
| Hersteller-Artikelnummer der gG-Sicherung, bei zylindrischer Bauform 10 x 38 mm verwendbar |
3NW6003-1 |
| Hersteller-Artikelnummer der gG-Sicherung, bei zylindrischer Bauform 14 x 51 mm verwendbar |
3NW6101-1; Diese Sicherungen haben einen kleineren Bemessungsstrom als die Halbleiterrelais |
| Hersteller-Artikelnummer der gG-Sicherung, bei zylindrischer Bauform 14 x 51 mm verwendbar Anmerkung |
Diese Sicherungen haben einen kleineren Bemessungsstrom als die Halbleiterrelais |
| Hersteller-Artikelnummer, der DIAZED-Sicherung verwendbar |
5SB251 |
| Hersteller-Artikelnummer, der NEOZED-Sicherung verwendbar |
5SE2306; Diese Sicherungen haben einen kleineren Bemessungsstrom als die Halbleiterrelais |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002055 |
| Produktfamilie |
Halbleiterschütze SIRIUS 3RF33, 1-polig |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
97,00 x 27,00 x 105,00 mm |
| Nettogewicht |
0,12 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.01.2024 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) Dibutylbis(pentan-2,4-dionato-O,O')zinn CAS-Nr. 22673-19-4 > 0,1 % (w / w) |
