Produktbeschreibung

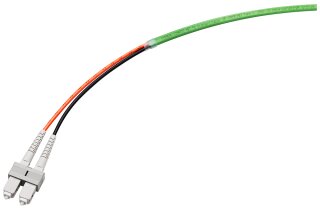

Die Leitung besteht aus zwei Lichtwellenleiter-Adern mit Multimode-Gradientenfasern 50/125 µm (OM2) in gefüllter Hohladern, die mit einem PVC-Kabelmantel grün umhüllt sind, und ist mit Aramidgarnen zugentlastet. Sie ist für flexiblen Einsatz in Schleppketten bei hoher mechanischer Belastung ausgelegt, mit einem Biegeradius von minimal 150 mm bei einmaligem und 200 mm bei mehrmaligem Biegen. Die Umgebungstemperatur reicht im Betrieb von -25 bis +80 °C, die Montage erfolgt bei -5 bis +50 °C. Die Leitung ist flammwidrig nach IEC 60332-1-2 und IEC 60332-3-22 (Cat. A) und UL-zugelassen (c(UL)us OFN FT4).
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,0900 kg
|
| Artikelgewicht: |
0,0900 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,10 × 0,10 × 0,10 cm |
Technische Daten
Ausführung
| Produkttyp-Bezeichnung |
FO Trailing Cable GP |
| Produktbeschreibung |
Glas-Lichtwellenleiter, Vorzugslänge, vorkonfektioniert |
| Produkt-Markenname |
SIMATIC NET |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6XV1873-6DT10 |
| Eignung zur Verwendung |
Flexible Leitung zum Einsatz in Schleppketten bei hoher mechanischer Belastung, UL-Zulassung |
| Ausführung des konfektionierten LWL-Kabels |
konfektioniert mit vier SC-Steckern |
| Leitungsbezeichnung |
AT-W(ZN)Y(ZN)Y 2G 50/125 OM2++ |
| Leitungslänge |
100 m
|
Mechanische Daten
| Anzahl der Fasern / je LWL-Ader |
1 |
| Anzahl der LWL-Adern / je LWL-Kabel |
2 |
| Ausführung der LWL-Faser |
Multimode-Gradientenfaser 50/125 µm, OM 2 |
| Ausführung der LWL-Ader |
Hohlader, gefüllt, Durchmesser 1400 µm |
| Ausführung des LWL-Kabels |
aufteilbar |
| Außendurchmesser, der LWL-Faser |
50 µm |
| Außendurchmesser, des LWL-Fasermantels |
125 µm |
| Außendurchmesser, des LWL-Adermantels |
2,9 mm
|
| symmetrisches Abmaß / des Außendurchmessers des LWL- Adermantels |
0,1 mm
|
| Außendurchmesser / der Leitung |
10,5 mm
|
| symmetrisches Abmaß / des Außendurchmessers der Leitung |
0,5 mm
|
| Material, des LWL-Faserkerns |
Quarzglas |
| Material, des LWL-Fasermantels |
Quarzglas |
| Material, des LWL-Adermantels |
PVC |
| Material, des LWL-Kabelmantels |
PVC |
| Material, der Zugentlastung |
Aramidgarne |
| Farbe, des LWL-Adermantels |
orange/schwarz |
| Farbe, des Kabelmantels |
grün |
| Biegeradius, bei einmaligem Biegen / minimal zulässig |
150 mm
|
| Biegeradius, bei mehrmaligem Biegen / minimal zulässig |
200 mm
|
| Anzahl der Biegezyklen |
3500000 |
| Zugbelastung, während Montage / kurzzeitig |
2000 N |
| Zugbelastung, während Betrieb / maximal |
800 N |
| Kurzzeitquerkraft je Länge |
700 N/cm |
| Dauerquerkraft je Länge |
400 N/cm |
| Gewicht je Länge |
90 kg/km |
Optische Daten
| Dämpfungsmaß je Länge, bei 850 nm / maximal |
2,7 dB/km |
| Dämpfungsmaß je Länge, bei 1300 nm / maximal |
0,7 dB/km |
| Bandbreitenlängenprodukt, bei 850 nm |
600 GHz·m |
| Bandbreitenlängenprodukt, bei 1300 nm |
1200 GHz·m |
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| Produkteigenschaft, halogenfrei |
Nein |
| Produkteigenschaft, siliconfrei |
Ja |
| Produktbestandteil / Nagetierschutz |
Nein |
| Leitungslänge, bei Glas-LWL / bei 100BaseFX / bei Industrial Ethernet / maximal |
5000 m
|
| Leitungslänge, bei Glas-LWL / bei 1000BaseSX / bei Industrial Ethernet / maximal |
750 m
|
| Leitungslänge, bei Glas-LWL / bei 1000BaseLX / bei Industrial Ethernet / maximal |
2000 m
|
| Leitungslänge, bei Glas-LWL / bei PROFIBUS / maximal |
3000 m
|
Umgebungsbedingungen
| Umgebungstemperatur, während Betrieb |
-25 ... +80 °C |
| Umgebungstemperatur, während Lagerung |
-25 ... +80 °C |
| Umgebungstemperatur, während Transport |
-25 ... +80 °C |
| Umgebungstemperatur, während Montage |
-5 ... +50 °C |
| Brandverhalten |
flammwidrig nach IEC 60332-1-2 und IEC 60332-3-22 (Cat. A) |
| chemische Widerstandsfähigkeit, gegen Mineralöl |
bedingt widerstandsfähig |
| chemische Widerstandsfähigkeit, gegen Fett |
bedingt widerstandsfähig |
| radiologische Widerstandsfähigkeit / gegen UV-Strahlung |
widerstandsfähig |
| Schutzart IP |
IP20 |
Normen, Spezifikationen, Zulassungen
| Eignungsnachweis, UL-Zulassung |
Ja; c(UL)us OFN FT4 |
| Eignungsnachweis, RoHS-Konformität |
Ja |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002607 |
| Produktfamilie |
Glas-Lichtwellenleiter |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
1,00 x 1,00 x 1,00 mm |
| Nettogewicht |
0,09 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.10.2005 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
