Produktbeschreibung

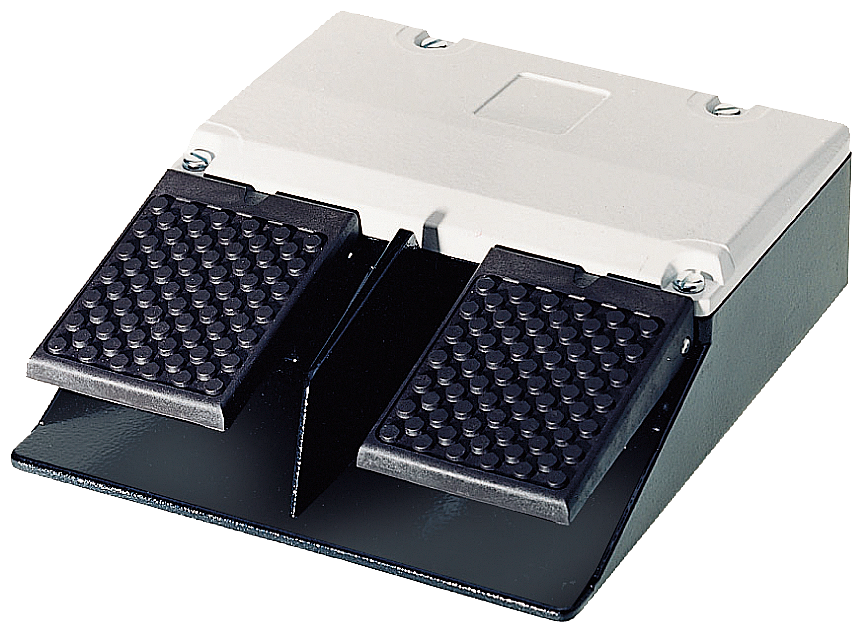

Der Fußtaster 3SE2932-0AB20 ist ein 2-pedaliger Schalter der SIRIUS-Produktfamilie ohne Rastung und ohne Haube. Das Metallgehäuse mit Schutzart IP65 bietet robuste Ausführung für Schaltschrank- und Feldmontage. Pro Pedal stehen 1 Schließer und 1 Öffner zur Verfügung, insgesamt 2 Schließer und 2 Öffner als Hilfskontakte. Bemessungsströme liegen bei 16 A für 230 V und 400 V AC, bei 24 V DC 3 A und bei 250 V 0,25 A. Die mechanische Lebensdauer beträgt typisch 1.000.000 Schaltspiele. Betriebstemperaturbereich: -25 bis +80 °C. Die Leitungseinführung erfolgt über M25 x 1,5 Gewinde. Gehäuseoberteile in grau, Gehäusekörper in schwarz.
Anwendungsbereiche
Typische Anwendungen sind Steuerungen von Förderanlagen und Verpackungsmaschinen, wo beide Füße zur sicheren Bedienung erforderlich sind, sowie Notfall-Stoppfunktionen in Pressen und Fertigungsanlagen. Der fehlende Rastmechanismus ermöglicht intuitive Bedienung ohne Verriegelungsverzögerung.
Vorteile gegenüber Alternativen
Im Unterschied zu rastenden Varianten (z.B. 3SE3) erfordert dieser Taster durchgehenden Fußdruck zur Aufrechterhaltung der Schaltfunktion, was höhere Sicherheitsanforderungen erfüllt. Das Gerät erfüllt die RoHS-Richtlinie und unterliegt Rücknahmepflichten gemäß WEEE-Richtlinie. Kabeleinführung und Kontaktausführung sind werkzeuggerecht ausgelegt für schnelle Verdrahtung in Steuerstromkreisen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
2,0420 kg
|
| Artikelgewicht: |
2,0420 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
24,10 × 20,40 × 8,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001258 |
| Produktfamilie |
Fußschalter SIRIUS 3SE2, 3SE3 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
241,00 x 204,00 x 80,00 mm |
| Nettogewicht |
2,042 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Technische Daten
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Fußtaster |
| Produkttyp-Bezeichnung |
3SE29 |
| Eignung zur Verwendung Sicherheitsschalter |
Nein |
Allgemeine technische Daten
| Schutzart IP |
IP65 |
| mechanische Lebensdauer (Schaltspiele) typisch |
1 000 000 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
S |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
07/01/2006 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 |
| Nettogewicht pro ME |
2,042 kg
|
| Anzahl der Schaltstufen |
1 |
| Anzahl der Betätigungspedale |
2 |
| Mindestbetätigungskraft in Betätigungsrichtung |
15 N |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb |
-25 ... +80 °C |
| Anzahl der Öffner für Hilfskontakte |
2 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| bei 230 V Bemessungswert |
16 A
|
| bei 400 V Bemessungswert |
16 A
|
| bei 24 V Bemessungswert |
3 A
|
| bei 250 V Bemessungswert |
0,25 A
|
Gehäuse
| Material des Gehäuses |
Metall |
| des Gehäuses |
schwarz |
| des Gehäuseoberteils |
grau |
Betätigungselement
| Verriegelung |
Nein |
| Rastung |
Nein |
| Ausführung der Kabeleinführung |
M25 x 1,5 |
Einbau/ Befestigung/ Abmessungen
| Höhe |
68 mm
|
| Breite |
193 mm
|
| Tiefe |
221 mm
|
Sicherheitsrelevante Kenngrößen
| bei niedriger Anforderungsrate gemäß SN 31920 |
50 %
|
| bei hoher Anforderungsrate gemäß SN 31920 |
50 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
100 FIT |
IEC 61508
| T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
20 A
|
