Produktbeschreibung

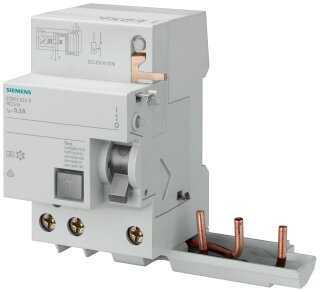

Der FI-Block 5SM2636-8 ist ein Differenzstrom-Schutzblock für die Aufrüstung von Leistungsschaltern der Serie 5SL4 zu selektiven Fehlerstromschutzeinrichtungen. Der 3-polige Block ist ausgelegt für einen Bemessungsstrom von 63 A und hat eine Auslöseempfindlichkeit von 300 mA. Die Nennspannung beträgt 400 V Wechselstrom, die Schutzart nach IEC 61008-1 ist Typ A mit verzögerter Auslösung (selektiv). Dadurch reagiert der Block auf Wechselfehlerstrom sowie auf pulsierende Gleichfehlerstromkomponenten. Der selektive Aufbau verhindert Fehlauslösungen in gestaffelten Schutzanordnungen und koordiniert mit nachgelagerten RCDs.
Anwendungsbereiche
Typische Anwendungen sind Steuerungsverteilungen in Schaltschränken für Maschinen und Förderanlagen, wo mehrere unabhängige Stromkreise mit gemeinsamer Fehlerstromüberwachung ausgestattet werden müssen. Auch in Niederspannungsverteilern von Gebäudeinstallationen mit mehrfacher Stromkreisunterteilung wird die selektive Charakteristik eingesetzt.
Vorteile gegenüber Alternativen
Im Unterschied zu nicht-selektiven Typ-A-Blöcken mit 30 mA bietet die 300-mA-Auslöseempfindlichkeit größere Spielräume für das Koordinierungsdesign und reduziert unnötige Abschaltungen bei Stoßströmen. Der Block wird direkt auf den 5SL4-Schalter aufgesteckt und benötigt keine separate Verdrahtung. RoHS-konform seit 2006, Rücknahmepflicht nach EU-Elektroschrott-Richtlinie.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,2770 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
130,00 × 105,00 × 81,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002297 |
| Produktfamilie |
FI-Blöcke |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
15 Tag(e) |
| Verpackungsmaße (L x B x H) |
130,00 x 105,00 x 81,00 mm |
| Nettogewicht |
0,277 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.06.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
