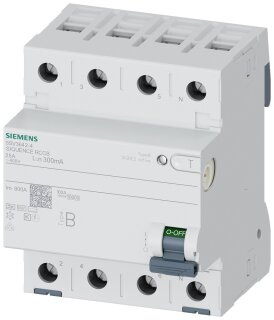

FI-Schutzschalter 5SV3642-4 Typ B 25 A 300 mA 4-polig

Artikelnummer: SIE-5SV3642-4
GTIN: 4001869549064
HAN: 5SV3642-4
Inhalt: 1 Stück

FI-Schutzschalter Typ B, 4-polig, 25 A / 300 mA, 400 V AC, kurzzeitverzögert. Für Schaltschränke und Verteiler in anspruchsvollen Umgebungen (SIGRES).

524,10 €

exkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 1.136,45 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der FI-Schutzschalter 5SV3642-4 ist ein 4-poliger Fehlerstromschutzschalter vom Typ B mit kurzzeitverzögertem Auslösen. Er schützt Stromkreise vor gefährlichen Fehlerströmen mit einer Auslöseempfindlichkeit von 300 mA bei einer Bemessungsspannung von 400 V AC und einem Bemessungsstrom von 25 A. Die Kurzschlussstromfestigkeit beträgt 10 kA, die maximal zulässige Vorsicherung liegt bei 100 A. Die mechanische Lebensdauer umfasst 10.000 Schaltspiele. Der Schalter ist als SIGRES-Variante für erschwerte Umgebungsbedingungen ausgelegt und arbeitet in Temperaturbereichen von -25 bis +45 °C während des Betriebs sowie von -40 bis +45 °C bei Lagerung. Der Typ-B-Auslösemechanismus macht ihn besonders geeignet für Stromkreise mit elektronischen Verbrauchern und Schaltgeräten, bei denen gelegentlich höhere Einschaltströme auftreten.

Anwendungsbereiche

Typische Anwendungen sind der Schutz von Steuerstromkreisen mit SPS-Eingängen in Schaltschränken sowie die Absicherung von Stromkreisen in Industrieumgebungen mit Feuchte- oder Verschmutzungsbelastung.

Vorteile gegenüber Alternativen

Im Unterschied zu FI-Schutzschaltern vom Typ A reagiert der Typ B auch auf hochfrequente Fehlerströme und sinusoidale sowie pulsierende Gleichfehlerströme, was ihn für moderne Antriebstechnik notwendig macht. Der Schaltgeräte-Leiterrahmen bietet DIN-43880-konforme Montage auf 35-mm-Tragschiene (1 Teile Baugröße). RoHS-konform, Lieferzeit 5 Tage.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Artikelgewicht:	0,4490 kg
Abmessungen ( Länge × Breite × Höhe ):	78,00 × 97,00 × 85,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000003
Produktfamilie	FI-Schutzschalter

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : 9N9999
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	78,00 x 97,00 x 85,00 mm
Nettogewicht	0,449 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Information Gefahrgut-Meldung

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.01.2018
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w)
Nachhaltigkeit	Zertifikat ansehen

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Fehlerstromschutzschalter
Ausführung des Produkts	kurzzeitverzögert
Produkttyp-Bezeichnung	5SV3
Produktvariante	SIGRES (erschwerte Umgebungsbedingungen)

Allgemeine technische Daten

Polzahl	4
Baugröße für Installationseinbaugeräte gemäß DIN 43880	1
mechanische Lebensdauer (Schaltspiele) typisch	10 000
Kurzschlussstrom der Vorsicherung maximal zulässig	100 A
Kurzschlussstromfestigkeit	10 kA
Schaltfunktion kurzzeitverzögert	Ja
Verschmutzungsgrad	2
Isolationsspannung (Ui) Bemessungswert	2 000 V
Auslösefehlerstrom Bemessungswert	300 mA
Durchlassstrom zulässig	6 200 A
I2t-Wert zulässig	41 000 A²·s

Versorgungsspannung

Versorgungsspannung für Prüfeinrichtung minimal	70 V
Wertebereich der Versorgungsspannungsfrequenz	50/60 Hz
Wertebereich der Betriebsfrequenz	50/60 Hz
Wertebereich der Versorgungsspannung bei AC	70-440 V

Schutzart und Schutzklasse

Schutzart IP	IP20, bei Verteilereinbau, mit angeschlossenen Leitern

Schaltvermögen

gemäß IEC 61008-1 Bemessungswert	0,8 kA
Gitterabstand	60 mm

Verlustleistung

bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	1,2 W
maximal	3,6 W

Erscheinungsbild

RAL-Farbnummer	7 035
RAL-Farbnummer (ähnlich)	7 035

Produktdetails

Produkteigenschaft siliconfrei	Ja
Produkterweiterung einbaubar Zusatzeinrichtungen	Ja

Anschlüsse

minimal	0,75 mm²
maximal	35 mm²
Position des Netzanschlusskabels	oben oder unten (oben für SIGRES-Funktion auch in ausgeschaltetem Zustand)

Mechanischer Aufbau

Höhe	90 mm
Breite	72 mm
Tiefe	70 mm
Einbautiefe	70 mm
Anzahl der Breiten-Teilungseinheiten	4
Befestigungsart	Hutschiene
Einbaulage	beliebig
Nettogewicht pro ME	449 g
