Produktbeschreibung

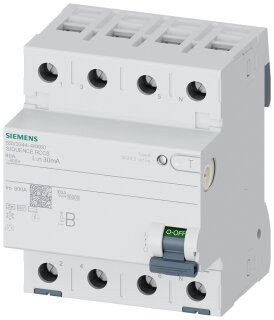

Der Fehlerstromschutzschalter 5SV3 aus der Reihe SENTRON ist 4-polig ausgeführt, kurzzeitverzögert und in der Variante SIGRES mit 6 mA DC erhältlich. Der Auslösefehlerstrom beträgt 30 mA. Das Gerät hat eine Kurzschlussstromfestigkeit von 10 kA und ein Schaltvermögen von 0,8 kA nach IEC 61008-1. Es wird auf Hutschiene montiert, belegt 4 Teilungseinheiten und hat Schutzart IP20 bei Verteilereinbau mit angeschlossenen Leitern. Anschließbar sind Leiter von 0,75 bis 35 mm² bei einem Anzugsdrehmoment von 2,5 bis 3 N·m.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
0,4490 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
78,00 × 97,00 × 85,00 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
4 |
| Baugröße für Installationseinbaugeräte gemäß DIN 43880 |
1 |
| mechanische Lebensdauer (Schaltspiele) typisch |
10 000 |
| Kurzschlussstrom der Vorsicherung maximal zulässig |
100 A
|
| Kurzschlussstromfestigkeit |
10 kA |
| Schaltfunktion kurzzeitverzögert |
Ja |
| Verschmutzungsgrad |
2 |
| Isolationsspannung (Ui) Bemessungswert |
2 000 V |
| Auslösefehlerstrom Bemessungswert |
30 mA
|
| Durchlassstrom zulässig |
7 500 A |
| I2t-Wert zulässig |
70 000 A²·s |
Versorgungsspannung
| Versorgungsspannung für Prüfeinrichtung minimal |
70 V
|
| Wertebereich der Versorgungsspannungsfrequenz |
50/60 Hz |
| Wertebereich der Betriebsfrequenz |
50/60 Hz |
| Wertebereich der Versorgungsspannung bei AC |
70-440 V |
Schaltvermögen
| Schaltvermögen Strom, gemäß IEC 61008-1 Bemessungswert |
0,8 kA |
| Gitterabstand |
60 mm
|
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Fehlerstromschutzschalter |
| Ausführung des Produkts |
kurzzeitverzögert |
| Produkttyp-Bezeichnung |
5SV3 |
| Produktvariante |
SIGRES, 6mA DC |
Produktdetails
| Produkteigenschaft siliconfrei |
Ja |
| Produkterweiterung einbaubar Zusatzeinrichtungen |
Ja |
Anschlüsse
| anschließbarer Leiterquerschnitt eindrähtig, minimal |
0,75 mm² |
| anschließbarer Leiterquerschnitt eindrähtig, maximal |
35 mm² |
| anschließbarer Leiterquerschnitt mehrdrähtig, minimal |
0,75 mm² |
| anschließbarer Leiterquerschnitt mehrdrähtig, maximal |
35 mm² |
| Anzugsdrehmoment bei Schraubanschluss, minimal |
2,5 N·m |
| Anzugsdrehmoment bei Schraubanschluss, maximal |
3 N·m |
| Position des Netzanschlusskabels |
oben oder unten (oben für SIGRES-Funktion auch in ausgeschaltetem Zustand) |
Mechanischer Aufbau
| Höhe |
90 mm
|
| Breite |
72 mm
|
| Tiefe |
70 mm
|
| Einbautiefe |
70 mm
|
| Anzahl der Breiten-Teilungseinheiten |
4 |
| Befestigungsart |
Hutschienenmontage |
| Einbaulage |
beliebig |
| Nettogewicht pro ME |
449 g
|
Erscheinungsbild
| RAL-Farbnummer |
7 035 |
| RAL-Farbnummer (ähnlich) |
7 035 |
Schutzart und Schutzklasse
| Schutzart IP |
IP20, bei Verteilereinbau, mit angeschlossenen Leitern |
Verlustleistung
| Verlustleistung [W], bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
2,5 W
|
| Verlustleistung [W], maximal |
7,5 W
|
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-25 °C |
| Umgebungstemperatur während Betrieb, maximal |
45 °C |
| Umgebungstemperatur während Lagerung minimal |
-40 °C |
| Anzahl der Testzyklen für Umweltprüfung gemäß IEC 60068-2-30 |
28 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000003 |
| Produktfamilie |
FI-Schutzschalter |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
78,00 x 97,00 x 85,00 mm |
| Nettogewicht |
0,449 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.02.2021 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
