Produktbeschreibung
Der SCALANCE X202-2IRT ist ein kompakter managed Ethernet Switch für Automatisierungsnetze mit IRT-Unterstützung (Isochronous Real Time). Das Gerät verfügt über 2x 10/100 Mbit/s RJ45 Ports und 2x 100 Mbit/s Multimode BFOC Faserspots für die Kommunikation in Schaltschränken und Maschineneuerungen. Die redundante Stromversorgung sichert den Durchgangsverkehr auch bei Ausfällen ab. Der Switch ist als PROFINET IO Device konfigurierbar und bietet integrierte Netzwerk-Management-Funktionen sowie einen Redundanz-Manager für Ring-Topologien. Technische Ausführung: Das Gerät arbeitet im Temperaturbereich -40 bis +60 °C, hat eine Schutzart IP30 und wird auf 35 mm DIN-Hutschiene montiert (Breite 60 mm, Höhe 125 mm, Tiefe 124 mm, Nettogewicht 0,78 kg). Ein Fehlermeldekontakt mit Set-Taster ermöglicht die Überwachung des Betriebszustands. Optional ist ein C-PLUG Kommunikationsprozessor erhältlich.
Anwendungsbereiche
Typische Einsatzfelder sind die Vernetzung von dezentralen Automatisierungskomponenten in Fertigungsanlagen, die Verkopplung mehrerer Maschinensteuerungen über Fiber-Backbone in räumlich entfernten Schaltschränken sowie die Realisierung redundanter Kommunikationstopologien in kritischen Prozessnetzen. Der IRT-Modus ermöglicht zeitdeterministische Datenübertragung für Synchronisations- und Sicherheitsaufgaben. Der X202-2IRT unterscheidet sich von Standard-Ethernet Switches durch die integrierte PROFINET IRT-Fähigkeit, die echte Echtzeitsynchronisation ermöglicht. Das Redundanz-Management reduziert die Ausfallzeit bei Ring-Fehler auf unter 300 ms. Umfangreiches Online-Management über Netzwerk-Schnittstellen vereinfacht die Inbetriebnahme und Fehlerdiagnose in verteilten Anlagen. Das Gerät ist RoHS-konform und erfüllt die ElektroG-Rücknahmepflicht.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,7800 kg
|
| Artikelgewicht: |
0,7800 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
24,50 × 19,00 × 14,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000734 |
| Produktfamilie |
SCALANCE X-200IRT managed |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
24,5 x 19,00 x 14,00 cm |
| Nettogewicht |
0,78 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 4,4'-isopropylidendiphenol (Bisphenol A, BPA) CAS-Nr. 80-05-7 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) Kieselsäure, Bleisalz CAS-Nr. 11120-22-2 > 0,1 % (w / w) 1,1'-(ethane-1,2-diyl)bis[pentabromobenzene] (DBDPE) 84852-53-9 > 0,1 % (w / w) lblREACHCode5866 lblREACHCasNo5866 > 0,1 % (w / w) |
Produkttyp-Bezeichnung
| Produkt-Markenname |
SCALANCE |
| Produkttyp-Bezeichnung |
X202-2IRT |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK5202-2BB10-2BA3 |
Übertragungsrate
| Übertragungsrate |
10, 100 Mbit/s |
Schnittstellen / für Kommunikation / integriert
| für Netzkomponenten bzw. Endgeräte |
2 |
| für Multimode |
2 |
| Übertragungsverfahren / der optischen Schnittstelle |
100BaseFX |
Schnittstellen / sonstige
| für Meldekontakt |
1 |
| für Spannungsversorgung |
1 |
| C-PLUG |
Ja |
| bei DC / Nennwert |
24 V
|
| bei DC / maximal |
0,1 A
|
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Produktbestandteil / Anschluss für redundante Spannungsversorgung |
Ja |
| Spannungsart / 1 / der Versorgungsspannung |
DC |
| Versorgungsspannung / 1 / Nennwert |
24 V
|
| Verlustleistung [W] / 1 / Nennwert |
5,8 W
|
| Versorgungsspannung / 1 / Spannungsbereich |
18 ... 32 |
| aufgenommener Strom / 1 / maximal |
0,24 A
|
| Produktbestandteil / 1 / Absicherung am Versorgungseingang |
Ja |
| Ausführung der Absicherung / 1 / am Eingang für Versorgungsspannung |
2,5 A (nicht vom Anwender austauschbar) |
Umgebungsbedingungen
| während Betrieb |
-40 ... +60 °C |
| während Lagerung |
-40 ... +85 °C |
| während Transport |
-40 ... +85 °C |
| bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 %
|
| Schutzart IP |
IP30 |

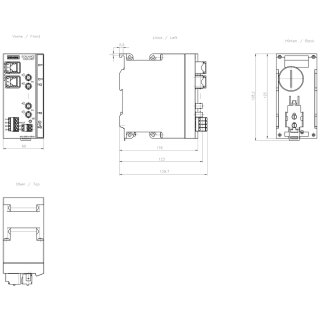

Bauform, Maße und Gewichte
| Bauform |
kompakt |
| Breite |
60 mm
|
| Höhe |
125 mm
|
| Tiefe |
124 mm
|
| Nettogewicht |
0,78 kg
|
| 35 mm DIN-Hutschienenmontage |
Ja |
| Wandmontage |
Ja |
| S7-300-Profilschienenmontage |
Ja |
| S7-1500-Profilschienenmontage |
Nein |
Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein
| Kaskadierung bei redundantem Ring / bei Rekonfigurationszeit < 0,3 s |
50 |
| Kaskadierung bei Sternstruktur |
beliebig (nur abhängig von der Signallaufzeit) |
Produktfunktionen / Management, Konfiguration, Projektierung
| CLI |
Ja |
| Web-based Management |
Ja |
| MIB-Unterstützung |
Ja |
| TRAPs via E-Mail |
Ja |
| Konfiguration mit STEP 7 |
Ja |
| Portmirroring |
Nein |
| Multiportmirroring |
Nein |
| bei IRT / PROFINET IO-Switch |
Ja |
| PROFINET IO-Diagnose |
Ja |
| Switch-managed |
Ja |
| PROFINET Konformitätsklasse |
C |
| Netzlastklasse / gemäß PROFINET |
II |
| Telnet |
Ja |
| HTTP |
Ja |
| HTTPS |
Ja |
| TFTP |
Ja |
| FTP |
Ja |
| BOOTP |
Nein |
| DCP |
Ja |
| LLDP |
Ja |
| SNMP v1 |
Ja |
| SNMP v2 |
Ja |
| SNMP v3 |
Ja |
| I&M0 - Gerätespezifische Informationen |
Ja |
| I&M1 - Anlagenkennzeichen/Ortskennzeichen |
Ja |
Produktfunktionen / Diagnose
| Port Diagnostics |
Ja |
| Packet Size Statistics |
Ja |
| Packet Type Statistics |
Ja |
| Error Statistics |
Ja |
Produktfunktionen / DHCP
Produktfunktionen / Redundanz
| Protokoll / wird unterstützt / Media Redundancy Protocol (MRP) |
Ja |
| Media Redundancy Protocol (MRP) mit Redundanzmanager |
Ja |
| Ringredundanz |
Ja |
| High Speed Redundancy Protocol (HRP) mit Redundanzmanager |
Ja |
| High Speed Redundancy Protocol (HRP) mit Standby-Redundanz |
Ja |
| Parallel Redundancy Protocol (PRP)/Einsatz im PRP-Netzwerk |
Ja |
| Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA) |
Nein |
| Passive Listening |
Ja |
Produktfunktionen / Security
Produktfunktionen / Uhrzeit
| SICLOCK Unterstützung |
Ja |
| NTP |
Nein |
| SNTP |
Ja |
Normen, Spezifikationen, Zulassungen
| CE-Kennzeichnung |
Ja |
| UKCA-Kennzeichnung |
Ja |
| EU-Konformitätserklärung EN 61010, IEC 61010-1, UL 61010-1 |
Ja |
| cULus-Zulassung |
Ja |
| KC-Zulassung |
Ja |
| Regulatory Compliance Mark (RCM) |
Ja |
| für EMV-Störaussendung |
EN 61000-6-4:2001 (Class A) |
| für EMV-Störfestigkeit |
EN 61000-6-2 |
| für Sicherheit / von CSA und UL |
UL 61010-1, CAN/CSA C22.2 Nr. 61010-1 |
Normen, Spezifikationen, Zulassungen / Gefährliche Umgebungen
| ATEX |
Ja |
| UKEX |
Ja |
| IECEx |
Ja |
| ULhazloc-Zulassung |
Ja |
| CCC / für Ex-Zone gemäß GB Standard |
Ja |
| FM-Zulassung |
Ja |
Normen, Spezifikationen, Zulassungen / Sonstige
| Bahnanwendung nach EN 50155 |
Nein |
| Bahnanwendung nach EN 50124-1 |
Nein |
| RoHS-Konformität |
Ja |
| Widerstandsfähigkeit gegen Luftverschmutzung / Konformität gemäß ANSI/ISA-71.04 |
Ja; G3 |
Normen, Spezifikationen, Zulassungen / Schiffklassifikation
| Eignungsnachweis / Schiffbau-Zulassung / Anmerkung |
Zertifizierungen, die mit 'Nein' gekennzeichnet sind, befinden sich derzeit in der Erneuerung. |
| American Bureau of Shipping Europe Ltd. (ABS) |
Nein |
| Bureau Veritas (BV) |
Nein |
| Chinese Classification Society (CCS) |
Nein |
| Det Norske Veritas (DNV) |
Nein |
| Korean Register of Shipping (KRS) |
Nein |
| Lloyds Register of Shipping (LRS) |
Nein |
| Nippon Kaiji Kyokai (NK) |
Nein |
| Polski Rejestr Statkow (PRS) |
Nein |
| Royal Institution of Naval Architects (RINA) |
Nein |
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| gesamt |
212,72999 kg
|
| während Herstellung |
29,12 kg
|
| während Betrieb |
183,38 kg
|
| nach End of Life |
0,23 kg
|
Produktfunktionen / allgemein
| MTBF |
70,9 A
|
| Gewährleistungsdauer |
5 A
|
| Produktfunktion / wird unterstützt / Identification Link |
Ja; gemäß IEC 61406-1:2022 |
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: Industrielle Kommunikation |
https://www.siemens.com/simatic-net |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
| Treibhauspotential [CO2 eq] / während Herstellung |
29.12 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
183.38 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
0.23 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
212.73 kg
|
