Produktbeschreibung

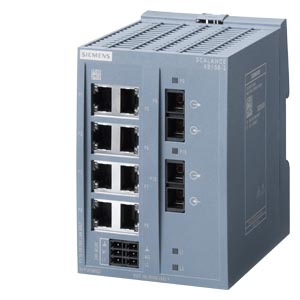

Der SCALANCE XB108-2 ist ein unmanaged Industrial-Ethernet-Switch der SCALANCE-XB-100-Familie von Siemens für den Aufbau kleinerer Stern- und Linienstrukturen in Industrienetzen. Das Gerät bietet acht Kupferports mit jeweils 10/100 Mbit/s Datenrate sowie zwei Faseroptik-Anschlüsse (SC-Multimode) mit 100 Mbit/s für die Netzwerk-Erweiterung über Lichtwellenleitern. Die Betriebstemperatur liegt zwischen 0 und 60 Grad Celsius, die Luftfeuchte bis 95 Prozent. Mit Schutzart IP20 ist das Gerät für Schaltschrank-Umgebungen geeignet. Die redundante Spannungsversorgung akzeptiert sowohl AC als auch DC mit Nennspannung 24 V und ermöglicht ausfallsichere Netzwerk-Topologien. Die kompakte Bauform (80 × 117 × 109 mm) ermöglicht die Hutschienenmontage auf 35 mm DIN-Profilen. LED-Diagnose-Anzeigen informieren über den Betriebszustand. Typische
Anwendungsbereiche
Einsatzbereiche sind die Verdrahtung dezentraler Automatisierungskomponenten in Verpackungsanlagen, Fertigungszellen und Anlagenautomatisierungen mit Mischbetrieb aus Kupfer- und Faserverbindungen. Der Switch ist besonders dann sinnvoll, wenn Längsstrecken zwischen räumlich getrennten Schaltschränken überbrückt werden müssen.
Vorteile gegenüber Alternativen
Im Unterschied zu verwalteten Switches entfallen Konfigurationsaufwand und IP-Adressierung; der XB108-2 schaltet alle eintreffenden Datenpakete sofort durch, ohne Priorisierung oder VLAN-Filterung. Das Gerät erfüllt die RoHS-Richtlinie sowie die Umweltproduktdeklaration nach DIN EN 14025. Eine Umweltdeklaration mit Angaben zum CO?-Ausstoß während Herstellung und Betrieb ist verfügbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,4420 kg
|
| Artikelgewicht: |
0,4420 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,50 × 12,00 × 14,70 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000734 |
| Produktfamilie |
SCALANCE XB-100 unmanaged |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
1 Tag(e) |
| Verpackungsmaße (L x B x H) |
125,00 x 120,00 x 147,00 mm |
| Nettogewicht |
0,442 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Erfüllt |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) 1,1'-(ethane-1,2-diyl)bis[pentabromobenzene] (DBDPE) 84852-53-9 > 0,1 % (w / w) |
Produkttyp-Bezeichnung
| Produkt-Markenname |
SCALANCE |
| Produkttyp-Bezeichnung |
XB108-2 |
| Technische Produktübersichtsseite |
https://i.siemens.com/1P6GK5108-2BD00-2AB2 |
Übertragungsrate
| Übertragungsrate |
10, 100 Mbit/s |
Schnittstellen / für Kommunikation / integriert
| für Netzkomponenten bzw. Endgeräte |
8; RJ45 |
| für Multimode |
2 |
| Übertragungsverfahren / der optischen Schnittstelle |
100BaseFX |
Schnittstellen / sonstige
| für Spannungsversorgung |
1 |
Versorgungsspannung, Stromaufnahme, Verlustleistung
| Produktbestandteil / Anschluss für redundante Spannungsversorgung |
Ja |
| Spannungsart / 1 / der Versorgungsspannung |
DC |
| Versorgungsspannung / 1 / Nennwert |
24 V
|
| Verlustleistung [W] / 1 / Nennwert |
7,2 W
|
| Versorgungsspannung / 1 / Spannungsbereich |
19,2 ... 28,8 |
| aufgenommener Strom / 1 / maximal |
0,3 A
|
| Produktbestandteil / 1 / Absicherung am Versorgungseingang |
Ja |
| Ausführung der Absicherung / 1 / am Eingang für Versorgungsspannung |
0,6 A / 60 V |
| Spannungsart / 2 / der Versorgungsspannung |
AC |
| Versorgungsspannung / 2 / Spannungsbereich |
19,2 ... 28,8 |
Umgebungsbedingungen
| während Betrieb |
0 ... 60 °C |
| während Lagerung |
-40 ... +80 °C |
| während Transport |
-40 ... +80 °C |
| bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 %
|
| Schutzart IP |
IP20 |
Bauform, Maße und Gewichte
| Bauform |
kompakt |
| Breite |
80 mm
|
| Höhe |
117 mm
|
| Tiefe |
109 mm
|
| Nettogewicht |
0,34 kg
|
| 35 mm DIN-Hutschienenmontage |
Ja |
| Wandmontage |
Nein |
| S7-300-Profilschienenmontage |
Nein |
| S7-1500-Profilschienenmontage |
Nein |
Produktfunktionen / Management, Konfiguration, Projektierung
| Multiportmirroring |
Nein |
| CoS |
Ja |
| Switch-managed |
Nein |
| PROFINET Konformitätsklasse |
A |
Produktfunktionen / Redundanz
| Parallel Redundancy Protocol (PRP)/Einsatz im PRP-Netzwerk |
Ja |
| Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA) |
Nein |
Normen, Spezifikationen, Zulassungen
| CE-Kennzeichnung |
Ja |
| cULus-Zulassung |
Ja |
| KC-Zulassung |
Ja |
| Regulatory Compliance Mark (RCM) |
Ja |
| für EMV-Störaussendung |
EN 61000-6-4 (Class B) |
| für EMV-Störfestigkeit |
61000-6-2 |
| für Sicherheit / von CSA und UL |
UL 60950-1, CSA C22.2 Nr. 60950-1 |
Normen, Spezifikationen, Zulassungen / Gefährliche Umgebungen
| ATEX |
Ja |
| UKEX |
Ja |
| IECEx |
Ja |
| ULhazloc-Zulassung |
Ja |
| CCC / für Ex-Zone gemäß GB Standard |
Ja |
| FM-Zulassung |
Ja |
Normen, Spezifikationen, Zulassungen / Sonstige
| RoHS-Konformität |
Ja |
| Widerstandsfähigkeit gegen Luftverschmutzung / Konformität gemäß ANSI/ISA-71.04 |
Ja; G3 |
Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration
| Umweltproduktdeklaration |
Ja |
| gesamt |
266,76999 kg
|
| während Herstellung |
40,94 kg
|
| während Betrieb |
225,31999 kg
|
| nach End of Life |
0,51 kg
|
Produktfunktionen / allgemein
| MTBF |
71 A
|
| Gewährleistungsdauer |
5 A
|
Weitere Informationen / Internet-Links
| zur Webseite: Auswahlhilfe Leitungen und Stecker |
https://support.industry.siemens.com/cs/ww/de/view/109766358 |
| zur Webseite: Auswahlhilfe TIA Selection Tool |
https://www.siemens.com/tstcloud |
| zur Webseite: Industrielle Kommunikation |
https://www.siemens.com/simatic-net |
| zur Webseite: SiePortal |
https://sieportal.siemens.com/ |
| zur Webseite: Bilddatenbank |
https://www.automation.siemens.com/bilddb |
| zur Webseite: CAx-Download-Manager |
https://www.siemens.com/cax |
| zur Webseite: Industry Online Support |
https://support.industry.siemens.com |
Securityhinweise
| Securityhinweis |
Siemens bietet Produkte und Lösungen mit Industrial Cybersecurity-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Cybersecurity-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts. Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z.B. Firewalls und/oder Netzwerksegmentierung) ergriffen wurden. Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Cybersecurity finden Sie unter www.siemens.com/cybersecurity-industry. Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Cybersecurity RSS Feed unterhttps://www.siemens.com/cert. (V4.7) |
| Treibhauspotential [CO2 eq] / während Herstellung |
40.94 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
225.32 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
0.51 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
266.77 kg
|
